B4-2WT anillo colector tubular
Anillo colector tubular de cuatro canales con orificio pasante de 50,8 mm (2 in), para señales de bajo nivel: galgas extensométricas, termopares, acelerómetros y bajas tensiones.
Anillo colector tubular de seis canales con orificio pasante de 50,8 mm (2 in), para señales de bajo nivel: galgas extensométricas, termopares, acelerómetros y bajas tensiones.
Anillo colector tubular de ocho canales con orificio pasante de 50,8 mm (2 in), para señales de bajo nivel: galgas extensométricas, termopares, acelerómetros y bajas tensiones.
Anillo colector tubular de cuatro canales con encoder de 60 imp./vuelta y orificio pasante de 50,8 mm (2 in).
Anillo colector tubular de seis canales con encoder de 60 imp./vuelta y orificio pasante de 50,8 mm (2 in).
Anillo colector tubular de ocho canales con encoder de 60 imp./vuelta y orificio pasante de 50,8 mm (2 in).
Anillo colector tubular estanco de cuatro canales con orificio pasante de 50,8 mm (2 in), protegido contra el agua, el barro, la nieve y el polvo.
Anillo colector tubular estanco de seis canales con orificio pasante de 50,8 mm (2 in), protegido contra el agua, el barro, la nieve y el polvo.
Anillo colector tubular estanco de cuatro canales y de poca profundidad, 20 mm de ancho, con orificio pasante de 50,8 mm (2 in).
Anillo colector tubular de cuatro canales con orificio pasante de 81,3 mm (3,2 in), para señales de bajo nivel: galgas extensométricas, termopares, acelerómetros y bajas tensiones.
Anillo colector tubular de seis canales con orificio pasante de 81,3 mm (3,2 in), para señales de bajo nivel: galgas extensométricas, termopares, acelerómetros y bajas tensiones.
Anillo colector tubular estanco de seis canales con orificio pasante de 81,3 mm (3,2 in), protegido contra el agua, el barro, la nieve y el polvo.
Anillo colector tubular estanco de seis canales con encoder de 60 imp./vuelta y orificio pasante de 81,3 mm (3,2 in).
Anillo colector tubular estanco de siete canales para semiejes de 31,5 mm.
Anillo colector tubular estanco de siete canales para semiejes de 30 mm.
Modelo B4-2WT
- 4
- Canales
- 50,8 mm
- Orificio
- 7 000 rpm
- Velocidad máx.
- Abrir
- Para bancos de ensayo y bancos dinamométricos
- 6
- Canales
- 50,8 mm
- Orificio
- 7 000 rpm
- Velocidad máx.
- Abrir
- Para bancos de ensayo y bancos dinamométricos
- 8
- Canales
- 50,8 mm
- Orificio
- 7 000 rpm
- Velocidad máx.
- Abrir
- Para bancos de ensayo y bancos dinamométricos
- 4
- Canales
- 50,8 mm
- Orificio
- 7 000 rpm
- Velocidad máx.
- 60 imp./vuelta
- Encoder
- 6
- Canales
- 50,8 mm
- Orificio
- 7 000 rpm
- Velocidad máx.
- 60 imp./vuelta
- Encoder
- 8
- Canales
- 50,8 mm
- Orificio
- 7 000 rpm
- Velocidad máx.
- 60 imp./vuelta
- Encoder
- 4
- Canales
- 50,8 mm
- Orificio
- 7 000 rpm
- Velocidad máx.
- Estanco
- Estanco para la carretera
- 6
- Canales
- 50,8 mm
- Orificio
- 7 000 rpm
- Velocidad máx.
- Estanco
- Estanco para la carretera
- 4
- Canales
- 50,8 mm
- Orificio
- 7 000 rpm
- Velocidad máx.
- Estanco
- Cuerpo fino
- 4
- Canales
- 81,3 mm
- Orificio
- 4 500 rpm
- Velocidad máx.
- Abrir
- Para bancos de ensayo y bancos dinamométricos
- 6
- Canales
- 81,3 mm
- Orificio
- 4 500 rpm
- Velocidad máx.
- Abrir
- Para bancos de ensayo y bancos dinamométricos
- 6
- Canales
- 81,3 mm
- Orificio
- 4 500 rpm
- Velocidad máx.
- Estanco
- Estanco para la carretera
- 6
- Canales
- 81,3 mm
- Orificio
- 4 500 rpm
- Velocidad máx.
- Estanco
- Estanco para la carretera
- 7
- Canales
- 31,5 mm
- Orificio
- 3 500 rpm
- Velocidad máx.
- Estanco
- Estanco para la carretera
- 7
- Canales
- 30 mm
- Orificio
- 3 500 rpm
- Velocidad máx.
- Estanco
- Estanco para la carretera
- Montajea través del diámetro interior
- Encoder60 imp./vuelta en las versiones /E60
- Montajea través del diámetro interior
- Encoder60 imp./vuelta en las versiones /E60
- Montajea través del diámetro interior
- Encoder60 imp./vuelta en las versiones /E60
- Montajea través del diámetro interior
- Encoder60 imp./vuelta en las versiones /E60
- Montajea través del diámetro interior
- Encoder60 imp./vuelta en las versiones /E60
- Montajea través del diámetro interior
- Encoder60 imp./vuelta en las versiones /E60
- Montajea través del diámetro interior
- Encoder60 imp./vuelta en las versiones /E60
- Montajea través del diámetro interior
- Encoder60 imp./vuelta en las versiones /E60
- Montajea través del diámetro interior
- Encoder60 imp./vuelta en las versiones /E60
- Montajea través del diámetro interior
- Encoder60 imp./vuelta en las versiones /E60
- Montajea través del diámetro interior
- Encoder60 imp./vuelta en las versiones /E60
- Montajea través del diámetro interior
- Encoder60 imp./vuelta en las versiones /E60
- Montajea través del diámetro interior
- Encoder60 imp./vuelta en las versiones /E60
- Montajea través del diámetro interior
- Encoder60 imp./vuelta en las versiones /E60
- Montajea través del diámetro interior
- Encoder60 imp./vuelta en las versiones /E60
Anillo colector tubular de cuatro canales, diámetro interior de 2 in
El B4-2 es un anillo colector tubular con cuatro canales especificados para 1 A. Se monta sobre el árbol, que atraviesa su diámetro interior de 50,8 mm (2 in), y transmite del rotor al estator las señales de galgas extensométricas, termopares y acelerómetros, así como tensiones bajas. Sus pistas son de aleación maciza de plata y sus escobillas de grafito-plata. El rotor incorpora bornas para soldadura identificadas por colores, duplicadas por bornas de reserva, y el estator un conector suministrado con su conector complementario. Su anchura es de 26,9 mm y gira hasta 7 000 rpm, de −40 a 121 °C.
Durante la instalación, el rotor se fija al árbol con seis tornillos sin cabeza #8-32, perpendiculares y concéntricos al eje de rotación; un casquillo lo adapta a árboles de diámetro inferior a 50,8 mm. Los cables de los sensores discurren por el exterior del árbol y pasan por ranuras del rotor hasta las bornas para soldadura, en cable flexible de 24 AWG como máximo, y luego se fijan al árbol y se recubren con silicona RTV. El estator se sujeta con una sujeción flexible, como un cable pequeño, un muelle o una brida, y no por su propio cable. Los contactos de plata son piezas de desgaste: se inspeccionan periódicamente y duran unas 100 millones de vueltas en condiciones ideales.
Se utiliza típicamente en árboles de transmisión automotrices, por ejemplo para medir el par del árbol de transmisión a la salida de la caja de cambios o el par de un semieje.
Anillo colector tubular de seis canales, diámetro interior de 2 in
El B6-2 es un anillo colector tubular de seis canales especificados para 1 A. Se monta sobre el árbol, que atraviesa su diámetro interior de 50,8 mm (2 in), y transmite del rotor al estator las señales de galgas extensométricas, termopares y acelerómetros, así como bajas tensiones. Sus pistas son de aleación maciza de plata y sus escobillas de plata-grafito. El rotor incorpora bornas de soldadura identificadas por colores, duplicadas con bornas de reserva, y el estator un conector Bendix PT02E-10-6P, suministrado con su conector complementario. Su anchura es de 26,9 mm y gira hasta 7 000 rpm, de −40 a 121 °C.
Durante la instalación, el rotor se fija al árbol con seis tornillos sin cabeza #8-32, perpendiculares y concéntricos al eje de rotación; un casquillo lo adapta a árboles de diámetro inferior a 50,8 mm. Los cables de los sensores discurren por el exterior del árbol y pasan por ranuras del rotor hasta las bornas para soldadura, en cable flexible de 24 AWG como máximo, y luego se fijan al árbol y se recubren con silicona RTV. El estator se sujeta con una sujeción flexible, como un cable pequeño, un muelle o una brida, y no por su propio cable. Los contactos de plata son piezas de desgaste: se inspeccionan periódicamente y duran unas 100 millones de vueltas en condiciones ideales.
Se utiliza en árboles de transmisión automotrices, por ejemplo para medir el par del árbol de transmisión a la salida de la caja de cambios, el par de un semieje, o el par y la fuerza axial en un mismo árbol de transmisión.
Anillo colector tubular de ocho canales, diámetro interior de 2 in
El B8-2 es un anillo colector tubular de ocho canales especificados para 1 A. Se monta sobre el árbol, que atraviesa su diámetro interior de 50,8 mm (2 in), y transmite del rotor al estator las señales de galgas extensométricas, termopares y acelerómetros, así como bajas tensiones. Sus pistas son de aleación maciza de plata y sus escobillas de plata-grafito. El rotor incorpora bornas de soldadura identificadas por colores y el estator un conector. Su anchura es de 26,9 mm, su masa de 0,9 kg, y gira hasta 7 000 rpm, de −40 a 121 °C.
Durante la instalación, el rotor se fija al árbol con seis tornillos sin cabeza #8-32, perpendiculares y concéntricos al eje de rotación; un casquillo lo adapta a árboles de diámetro inferior a 50,8 mm. Los cables de los sensores discurren por el exterior del árbol y pasan por ranuras del rotor hasta las bornas para soldadura, en cable flexible de 24 AWG como máximo, y luego se fijan al árbol y se recubren con silicona RTV. El estator se sujeta con una sujeción flexible, como un cable pequeño, un muelle o una brida, y no por su propio cable. Los contactos de plata son piezas de desgaste: se inspeccionan periódicamente y duran unas 100 millones de vueltas en condiciones ideales.
Se utiliza en árboles de transmisión, árboles de transmisión y semiejes automotrices, cuando se necesitan más canales que en el B4-2 o el B6-2.
Anillo colector tubular de cuatro canales con encoder de velocidad
El B4-2/E60 es el anillo colector tubular de la serie B de cuatro canales con encoder de velocidad integrado. Se monta sobre el árbol, que atraviesa su diámetro interior de 50,8 mm (2 in), y transmite las señales de galgas extensométricas, termopares y acelerómetros, así como bajas tensiones, por cuatro canales especificados para 1 A. El encoder es un sensor de efecto Hall que entrega una onda cuadrada de 5 V compatible TTL a 60 impulsos por vuelta, de modo que la velocidad se mide hasta 0 rpm; se alimenta de 5,5 a 45 V CC. Su longitud es de 33 mm y gira hasta 7 000 rpm, de −40 a 121 °C.
Durante la instalación, el rotor se fija al árbol con seis tornillos de presión #8-32, de forma perpendicular y concéntrica al eje de rotación; una buje adaptador lo adapta a árboles de diámetro inferior a 50,8 mm. Los cables de los sensores discurren por el exterior del árbol y pasan por ranuras del rotor hasta los terminales para soldadura, en cable flexible de 24 AWG como máximo, y luego se fijan al árbol y se recubren con silicona RTV. El estator se sujeta mediante una sujeción flexible, como un pequeño cable, un resorte o una brida para cables, y no mediante su propio cable. Los contactos de plata son piezas de desgaste: se inspeccionan periódicamente y duran unas 100 millones de revoluciones en condiciones ideales. Cada conjunto se entrega con un cable de 4,6 m (15 ft) y un solo conector complementario, para el conector Bendix JT02RE-10-35P del estator.
Se utiliza en árboles de transmisión y semiejes de automóviles, cuando el par y la velocidad de rotación se registran en un mismo conjunto.
Anillo colector tubular de seis canales con encoder de velocidad
El B6-2/E60 es el anillo colector tubular de la serie B de seis canales con encoder de velocidad integrado. Se monta sobre el árbol, que atraviesa su diámetro interior de 50,8 mm (2 in), y transmite las señales de galgas extensométricas, termopares y acelerómetros, así como bajas tensiones, a través de seis canales especificados para 1 A. El encoder es un sensor de efecto Hall que entrega una onda cuadrada de 5 V compatible con TTL a 60 impulsos por vuelta, de modo que la velocidad se mide hasta 0 rpm; se alimenta con 5,5 a 45 V CC. Mide 33 mm de largo y gira hasta 7 000 rpm, de −40 a 121 °C.
Durante la instalación, el rotor se fija al árbol con seis tornillos de presión #8-32, de forma perpendicular y concéntrica al eje de rotación; una buje adaptador lo adapta a árboles de diámetro inferior a 50,8 mm. Los cables de los sensores discurren por el exterior del árbol y pasan por ranuras del rotor hasta los terminales para soldadura, en cable flexible de 24 AWG como máximo, y luego se fijan al árbol y se recubren con silicona RTV. El estator se sujeta mediante una sujeción flexible, como un pequeño cable, un resorte o una brida para cables, y no mediante su propio cable. Los contactos de plata son piezas de desgaste: se inspeccionan periódicamente y duran unas 100 millones de revoluciones en condiciones ideales. Cada conjunto se entrega con un cable de 4,6 m (15 ft) y un solo conector complementario, para el conector Bendix JT02RE-10-35P del estator.
Se utiliza en árboles de transmisión de automóviles, por ejemplo para registrar el par, la fuerza axial y la velocidad de rotación de un mismo árbol de transmisión o semieje.
Anillo colector tubular de ocho canales con encoder de velocidad
El B8-2/E60 es el anillo colector tubular de la serie B de ocho canales con encoder de velocidad integrado. Se monta sobre el árbol, que atraviesa su diámetro interior de 50,8 mm (2 in), y transmite las señales de galgas extensométricas, termopares y acelerómetros, así como bajas tensiones, a través de ocho canales especificados para 1 A. El encoder es un sensor de efecto Hall que entrega una onda cuadrada de 5 V compatible con TTL a 60 impulsos por vuelta, de modo que la velocidad se mide hasta 0 rpm; se alimenta con 5,5 a 45 V CC. Mide 33 mm de largo y gira hasta 7 000 rpm, de −40 a 121 °C.
Durante la instalación, el rotor se fija al árbol con seis tornillos de presión #8-32, de forma perpendicular y concéntrica al eje de rotación; una buje adaptador lo adapta a árboles de diámetro inferior a 50,8 mm. Los cables de los sensores discurren por el exterior del árbol y pasan por ranuras del rotor hasta los terminales para soldadura, en cable flexible de 24 AWG como máximo, y luego se fijan al árbol y se recubren con silicona RTV. El estator se sujeta mediante una sujeción flexible, como un pequeño cable, un resorte o una brida para cables, y no mediante su propio cable. Los contactos de plata son piezas de desgaste: se inspeccionan periódicamente y duran unas 100 millones de revoluciones en condiciones ideales. Cada conjunto se entrega con un cable de 4,6 m (15 ft) y un solo conector complementario, para el conector Bendix JT02RE-10-35P del estator.
Se utiliza en árboles de transmisión de automóviles, por ejemplo para medir el par y el empuje de un mismo árbol, o hasta cinco señales de galga extensométrica o de termopar amplificadas en el lado giratorio, junto con la velocidad de rotación del árbol.
Anillo colector tubular estanco de cuatro canales
El B4-2W es un anillo colector tubular estanco de cuatro canales especificados para 1 A. Se monta sobre el árbol, que atraviesa su diámetro interior de 50,8 mm (2 in), y transmite del rotor al estator las señales de galgas extensométricas, termopares y acelerómetros, así como bajas tensiones; unas juntas diseñadas especialmente lo protegen del agua, el barro, la nieve, el polvo y otros contaminantes. Sus pistas son de aleación de plata maciza y sus escobillas de plata-grafito. El rotor lleva bornes para soldadura identificados por colores y el estator un conector Bendix PT02E-8-4P. Su estator mide 105,7 mm de diámetro, tiene una longitud de 32,5 mm y pesa 1,25 kg, con una variación de resistencia de contacto de 0,1 Ω de pico; gira hasta 7 000 rpm, de −40 a 121 °C.
Durante la instalación, el rotor se fija al árbol con seis tornillos sin cabeza #8-32, perpendiculares y concéntricos al eje de rotación; un casquillo lo adapta a árboles de diámetro inferior a 50,8 mm. Los cables de los sensores discurren por el exterior del árbol y pasan por ranuras del rotor hasta las bornas para soldadura, en cable flexible de 24 AWG como máximo, y luego se fijan al árbol y se recubren con silicona RTV. El estator se sujeta con una sujeción flexible, como un cable pequeño, un muelle o una brida, y no por su propio cable. Los contactos de plata son piezas de desgaste: se inspeccionan periódicamente y duran unas 100 millones de vueltas en condiciones ideales.
Se utiliza en árboles de transmisión de automóviles en ensayos en carretera, bajo la lluvia, en el barro o en la nieve, por ejemplo para medir el par de un árbol de transmisión o de un semieje.
Anillo colector tubular estanco de seis canales
El B6-2W es un anillo colector tubular estanco de seis canales especificados para 1 A. Se monta sobre el árbol, que atraviesa su diámetro interior de 50,8 mm (2 in), y transmite del rotor al estator las señales de galgas extensométricas, termopares y acelerómetros, así como bajas tensiones; unas juntas diseñadas especialmente lo protegen del agua, el barro, la nieve, el polvo y otros contaminantes. Sus pistas son de aleación de plata maciza y sus escobillas de plata-grafito. El rotor lleva bornes para soldadura identificados por colores y el estator un conector. Su estator mide 105,7 mm de diámetro y tiene una longitud de 32,5 mm; gira hasta 7 000 rpm, de −40 a 121 °C.
Durante la instalación, el rotor se fija al árbol con seis tornillos sin cabeza #8-32, perpendiculares y concéntricos al eje de rotación; un casquillo lo adapta a árboles de diámetro inferior a 50,8 mm. Los cables de los sensores discurren por el exterior del árbol y pasan por ranuras del rotor hasta las bornas para soldadura, en cable flexible de 24 AWG como máximo, y luego se fijan al árbol y se recubren con silicona RTV. El estator se sujeta con una sujeción flexible, como un cable pequeño, un muelle o una brida, y no por su propio cable. Los contactos de plata son piezas de desgaste: se inspeccionan periódicamente y duran unas 100 millones de vueltas en condiciones ideales.
Se utiliza en árboles de transmisión de automóviles en ensayos en carretera, bajo la lluvia, en el barro o en la nieve, por ejemplo para medir el par y el esfuerzo axial de un mismo árbol de transmisión.

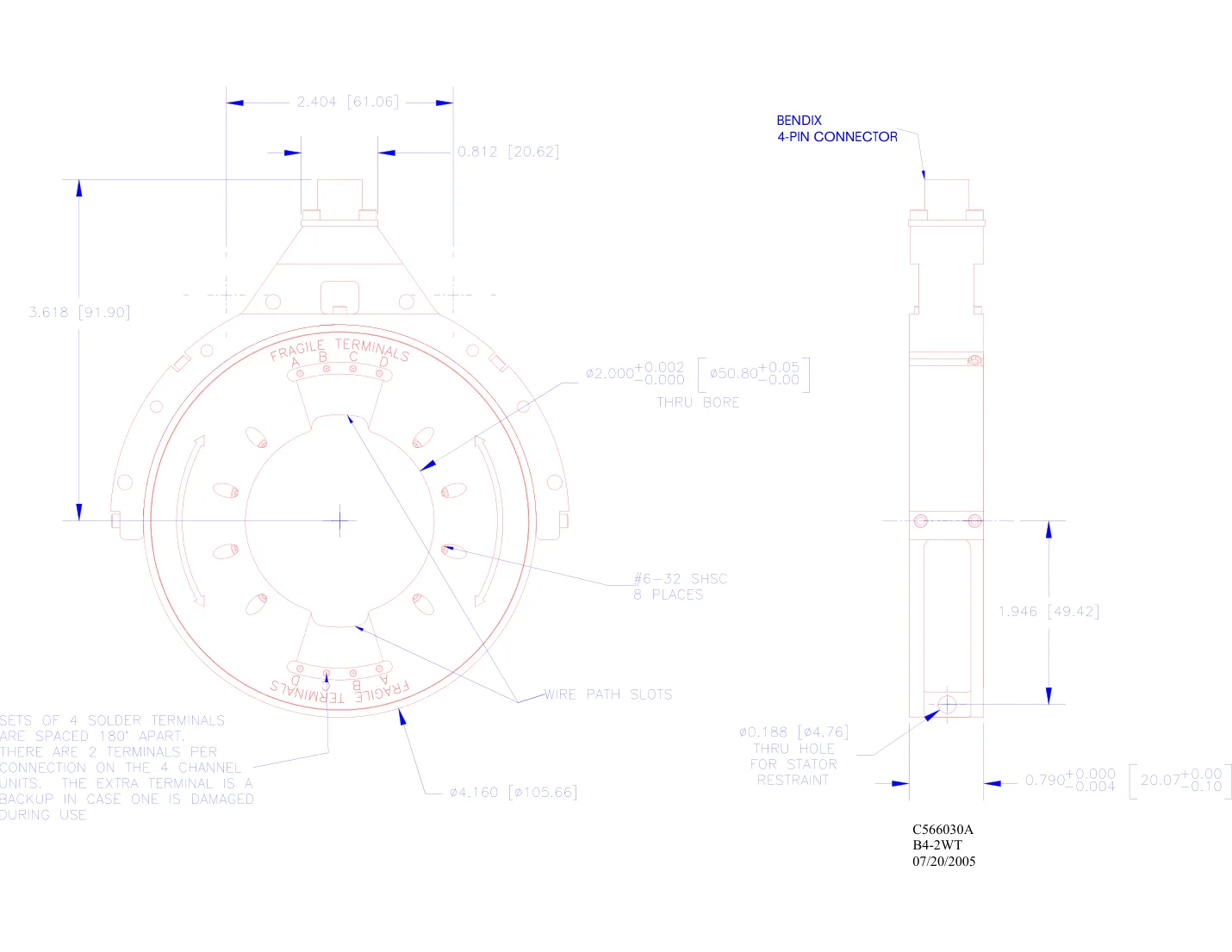

Anillo colector tubular estanco de baja altura
El B4-2WT es un anillo colector tubular estanco de baja altura, de 20 mm de ancho, con cuatro canales especificados para 1 A. Se monta sobre el árbol, que atraviesa su diámetro interior de 50,8 mm (2 in), y transmite del rotor al estator las señales de galgas extensométricas, termopares y acelerómetros, así como bajas tensiones; unas juntas laberínticas sin contacto lo protegen del agua, el barro, la nieve, el polvo y otros contaminantes. Sus pistas son de aleación de plata maciza y sus escobillas de plata-grafito. El rotor lleva bornes para soldadura y el estator un conector, que puede sustituirse por una placa de bornes más baja. Su estator mide 93,7 mm de diámetro y pesa 1,16 kg, con una variación de resistencia de contacto de 0,1 Ω de pico; gira hasta 7 000 rpm.
Durante la instalación, el rotor se fija al árbol con seis tornillos sin cabeza #8-32, perpendiculares y concéntricos al eje de rotación; un casquillo lo adapta a árboles de diámetro inferior a 50,8 mm. Los cables de los sensores discurren por el exterior del árbol y pasan por ranuras del rotor hasta las bornas para soldadura, en cable flexible de 24 AWG como máximo, y luego se fijan al árbol y se recubren con silicona RTV. El estator se sujeta con una sujeción flexible, como un cable pequeño, un muelle o una brida, y no por su propio cable. Los contactos de plata son piezas de desgaste: se inspeccionan periódicamente y duran unas 100 millones de vueltas en condiciones ideales.
Se utiliza en árboles de transmisión de automóviles en ensayos en carretera, cuando hay poca longitud disponible en el árbol.
Anillo colector tubular de cuatro canales, diámetro interior de 3,2 in
El B4-3.2 es un anillo colector tubular abierto de cuatro canales especificados para 1 A. Se monta en el árbol, que pasa por su diámetro interior de 81,3 mm (3,2 in), y transmite del rotor al estator las señales de galgas extensométricas, termopares y acelerómetros, así como bajas tensiones. Sus pistas son de aleación de plata maciza y sus escobillas de plata-grafito. El rotor lleva bornes para soldar y el estator un conector. Mide 26,9 mm de ancho y gira hasta 4 500 rpm, de −40 a 121 °C.
Durante la instalación, el rotor se fija al árbol con tornillos prisioneros, de forma cuadrada y concéntrica al eje de rotación; una manguito lo adapta a árboles de diámetro inferior a 81,3 mm. Los cables de los sensores discurren por el exterior del árbol y pasan por las ranuras del rotor hasta los bornes para soldar, en cable flexible de 24 AWG como máximo, y luego se fijan al árbol y se recubren de silicona RTV. El estator se sujeta con una sujeción flexible, como un pequeño cable, un muelle o una brida, y no por su cable. Los contactos de plata son piezas de desgaste: se inspeccionan periódicamente y duran unos 100 millones de revoluciones en condiciones ideales.
Se utiliza en árboles de gran diámetro, en bancos de ensayo y bancos dinamométricos.
Anillo colector tubular de seis canales, diámetro interior de 3,2 in
El B6-3.2 es un anillo colector tubular abierto de seis canales especificados para 1 A. Se monta en el árbol, que pasa por su diámetro interior de 81,3 mm (3,2 in), y transmite del rotor al estator las señales de galgas extensométricas, termopares y acelerómetros, así como bajas tensiones. Sus pistas son de aleación de plata maciza y sus escobillas de plata-grafito. El rotor lleva bornes para soldar y el estator un conector. Mide 26,9 mm de ancho y gira hasta 4 500 rpm, de −40 a 121 °C.
Durante la instalación, el rotor se fija al árbol con tornillos prisioneros, de forma cuadrada y concéntrica al eje de rotación; una manguito lo adapta a árboles de diámetro inferior a 81,3 mm. Los cables de los sensores discurren por el exterior del árbol y pasan por las ranuras del rotor hasta los bornes para soldar, en cable flexible de 24 AWG como máximo, y luego se fijan al árbol y se recubren de silicona RTV. El estator se sujeta con una sujeción flexible, como un pequeño cable, un muelle o una brida, y no por su cable. Los contactos de plata son piezas de desgaste: se inspeccionan periódicamente y duran unos 100 millones de revoluciones en condiciones ideales.
Se utiliza en árboles de gran diámetro, en bancos de ensayo y bancos dinamométricos, cuando se necesitan más canales que en el B4-3.2.
Anillo colector tubular estanco de seis canales, diámetro interior de 3,2 in
El B6-3.2W es un anillo colector tubular estanco de seis canales especificados para 1 A. Se monta en el árbol, que pasa por su diámetro interior de 81,3 mm (3,2 in), y transmite del rotor al estator las señales de galgas extensométricas, termopares y acelerómetros, así como bajas tensiones; unas juntas diseñadas especialmente lo protegen del agua, el barro, la nieve, el polvo y otros contaminantes. Sus pistas son de aleación de plata maciza y sus escobillas de plata-grafito. El rotor lleva bornes para soldar identificados por colores y el estator un conector. Su estator mide 93,7 mm de diámetro y su longitud es de 41,2 mm; gira hasta 4 500 rpm, de −40 a 121 °C.
Durante la instalación, el rotor se fija al árbol con tornillos prisioneros, de forma cuadrada y concéntrica al eje de rotación; una manguito lo adapta a árboles de diámetro inferior a 81,3 mm. Los cables de los sensores discurren por el exterior del árbol y pasan por las ranuras del rotor hasta los bornes para soldar, en cable flexible de 24 AWG como máximo, y luego se fijan al árbol y se recubren de silicona RTV. El estator se sujeta con una sujeción flexible, como un pequeño cable, un muelle o una brida, y no por su cable. Los contactos de plata son piezas de desgaste: se inspeccionan periódicamente y duran unos 100 millones de revoluciones en condiciones ideales.
Se utiliza en árboles de transmisión automotrices de gran diámetro en ensayos en carretera, por ejemplo para medir el par y la fuerza axial en el mismo árbol, o con amplificadores de galgas extensométricas en el lado rotativo.
Anillo colector tubular estanco con encoder de velocidad, diámetro interior de 3,2 in
El B6-3.2W/E60 es el anillo colector tubular estanco B6-3.2W equipado con un encoder de 60 impulsos por vuelta para la velocidad del árbol. Se monta sobre el árbol, que atraviesa su diámetro interior de 81,3 mm (3,2 in), y transmite las señales de galgas extensométricas, termopares y acelerómetros, así como bajas tensiones, por seis canales especificados para 1 A; unas juntas especialmente diseñadas lo protegen del agua, del barro, de la nieve, del polvo y de otros contaminantes. Sus pistas son de aleación de plata maciza y sus escobillas de plata-grafito. Su estator mide 93,7 mm de diámetro y tiene una longitud de 41,2 mm; gira hasta 4 500 rpm, de −40 a 121 °C.
Durante la instalación, el rotor se fija al árbol con tornillos prisioneros, de forma cuadrada y concéntrica al eje de rotación; una manguito lo adapta a árboles de diámetro inferior a 81,3 mm. Los cables de los sensores discurren por el exterior del árbol y pasan por las ranuras del rotor hasta los bornes para soldar, en cable flexible de 24 AWG como máximo, y luego se fijan al árbol y se recubren de silicona RTV. El estator se sujeta con una sujeción flexible, como un pequeño cable, un muelle o una brida, y no por su cable. Los contactos de plata son piezas de desgaste: se inspeccionan periódicamente y duran unos 100 millones de revoluciones en condiciones ideales.
Se utiliza en árboles de transmisión automotrices de gran diámetro en ensayos en carretera, cuando el par y la velocidad del árbol se registran en el mismo conjunto.
Anillo colector tubular estanco para semiejes de 31,5 mm
El B7-T-1.24W es un anillo colector tubular estanco con siete canales especificados para 1 A. Se monta sobre un semieje de 31,5 mm, que atraviesa su diámetro interior, y transmite del rotor al estator las señales de galgas extensométricas, termopares y acelerómetros, así como bajas tensiones. Sus pistas son de aleación de plata maciza y sus escobillas de plata-grafito. Su estator mide 71,8 mm de diámetro y tiene una longitud de 71,7 mm; gira hasta 3 500 rpm, de −40 a 121 °C.
Durante la instalación, el rotor se fija al semieje de forma concéntrica al eje de rotación. Los cables de los sensores discurren a lo largo del árbol hasta los bornes del rotor y se fijan a este, y el estator se sujeta mediante una sujeción flexible y no por su cable. Los contactos de plata son piezas de desgaste y se inspeccionan periódicamente.
Se utiliza para la medición de larga duración del par en el semieje, en todas las condiciones climatológicas.
Anillo colector tubular estanco para semiejes de 30 mm
El B7-T-1.2W es un anillo colector tubular estanco con siete canales especificados para 1 A. Se monta sobre un semieje de 30 mm, que atraviesa su diámetro interior, y transmite del rotor al estator las señales de galgas extensométricas, termopares y acelerómetros, así como bajas tensiones. Sus pistas son de aleación de plata maciza y sus escobillas de plata-grafito. Su estator mide 71,8 mm de diámetro y tiene una longitud de 71,7 mm; gira hasta 3 500 rpm, de −40 a 121 °C.
Durante la instalación, el rotor se fija al semieje de forma concéntrica al eje de rotación. Los cables de los sensores discurren a lo largo del árbol hasta los bornes del rotor y se fijan a este, y el estator se sujeta mediante una sujeción flexible y no por su cable. Los contactos de plata son piezas de desgaste y se inspeccionan periódicamente.
Se utiliza para la medición de larga duración del par en el semieje, en todas las condiciones climatológicas.
Características
| Canales | 4 |
|---|---|
| Sensor de rotación | Ninguno |
| Intensidad por canal | 1 A |
| Montaje | Paso pasante |
| Velocidad máx. | 7 000 rpm |
| Diámetro del árbol | 50,8 mm |
| Dimensiones | longitud 26,92 mm |
| Conexiones | Bornes para soldar · Conector (rotor: bornes para soldar · estator: conector) |
| Canales | 6 |
|---|---|
| Sensor de rotación | Ninguno |
| Intensidad por canal | 1 A |
| Montaje | Paso pasante |
| Velocidad máx. | 7 000 rpm |
| Diámetro del árbol | 50,8 mm |
| Dimensiones | longitud 26,92 mm |
| Conexiones | Bornes para soldar · Conector (rotor: bornes para soldar · estator: conector) |
| Canales | 8 |
|---|---|
| Sensor de rotación | Ninguno |
| Intensidad por canal | 1 A |
| Montaje | Paso pasante |
| Velocidad máx. | 7 000 rpm |
| Diámetro del árbol | 50,8 mm |
| Dimensiones | longitud 26,92 mm |
| Conexiones | Bornes para soldar · Conector (rotor: bornes para soldar · estator: conector) |
| Canales | 4 |
|---|---|
| Sensor de rotación | Encoder |
| Resolución del encoder | 60 ppr |
| Intensidad por canal | 1 A |
| Montaje | Paso pasante |
| Velocidad máx. | 7 000 rpm |
| Diámetro del árbol | 50,8 mm |
| Dimensiones | longitud 33 mm |
| Temperatura de funcionamiento | −40 a 121 °C |
| Conexiones | Bornes para soldar · Conector (rotor: bornes para soldar · estator: conector) |
| Canales | 6 |
|---|---|
| Sensor de rotación | Encoder |
| Resolución del encoder | 60 ppr |
| Intensidad por canal | 1 A |
| Montaje | Paso pasante |
| Velocidad máx. | 7 000 rpm |
| Diámetro del árbol | 50,8 mm |
| Dimensiones | longitud 33 mm |
| Temperatura de funcionamiento | −40 a 121 °C |
| Conexiones | Bornes para soldar · Conector (rotor: bornes para soldar · estator: conector) |
| Canales | 8 |
|---|---|
| Sensor de rotación | Encoder |
| Resolución del encoder | 60 ppr |
| Intensidad por canal | 1 A |
| Montaje | Paso pasante |
| Velocidad máx. | 7 000 rpm |
| Diámetro del árbol | 50,8 mm |
| Dimensiones | longitud 33 mm |
| Temperatura de funcionamiento | −40 a 121 °C |
| Conexiones | Bornes para soldar · Conector (rotor: bornes para soldar · estator: conector) |
| Canales | 4 |
|---|---|
| Sensor de rotación | Ninguno |
| Intensidad por canal | 1 A |
| Montaje | Paso pasante |
| Velocidad máx. | 7 000 rpm |
| Diámetro del árbol | 50,8 mm |
| Dimensiones | Ø 105,7 × 32,51 mm |
| Temperatura de funcionamiento | −40 a 121 °C |
| Protección | Estanco |
| Conexiones | Bornes para soldar · Conector (rotor: bornes para soldar · estator: conector) |
| Canales | 6 |
|---|---|
| Sensor de rotación | Ninguno |
| Intensidad por canal | 1 A |
| Montaje | Paso pasante |
| Velocidad máx. | 7 000 rpm |
| Diámetro del árbol | 50,8 mm |
| Dimensiones | Ø 105,7 × 32,51 mm |
| Temperatura de funcionamiento | −40 a 121 °C |
| Protección | Estanco |
| Conexiones | Bornes para soldar · Conector (rotor: bornes para soldar · estator: conector) |
| Canales | 4 |
|---|---|
| Sensor de rotación | Ninguno |
| Intensidad por canal | 1 A |
| Montaje | Paso pasante |
| Velocidad máx. | 7 000 rpm |
| Diámetro del árbol | 50,8 mm |
| Dimensiones | Ø 93,7 × 20 mm |
| Temperatura de funcionamiento | −40 a 121 °C |
| Protección | Estanco |
| Conexiones | Bornes para soldar · Conector (rotor: bornes para soldar · estator: conector) |
| Canales | 4 |
|---|---|
| Sensor de rotación | Ninguno |
| Intensidad por canal | 1 A |
| Montaje | Paso pasante |
| Velocidad máx. | 4 500 rpm |
| Diámetro del árbol | 81,3 mm |
| Dimensiones | longitud 26,92 mm |
| Temperatura de funcionamiento | −40 a 121 °C |
| Conexiones | Bornes para soldar · Conector (rotor: bornes para soldar · estator: conector) |
| Canales | 6 |
|---|---|
| Sensor de rotación | Ninguno |
| Intensidad por canal | 1 A |
| Montaje | Paso pasante |
| Velocidad máx. | 4 500 rpm |
| Diámetro del árbol | 81,3 mm |
| Dimensiones | longitud 26,92 mm |
| Temperatura de funcionamiento | −40 a 121 °C |
| Conexiones | Bornes para soldar · Conector (rotor: bornes para soldar · estator: conector) |
| Canales | 6 |
|---|---|
| Sensor de rotación | Ninguno |
| Intensidad por canal | 1 A |
| Montaje | Paso pasante |
| Velocidad máx. | 4 500 rpm |
| Diámetro del árbol | 81,3 mm |
| Dimensiones | Ø 93,7 × 41,19 mm |
| Temperatura de funcionamiento | −40 a 121 °C |
| Protección | Estanco |
| Conexiones | Bornes para soldar · Conector (rotor: bornes para soldar · estator: conector) |
| Canales | 6 |
|---|---|
| Sensor de rotación | Encoder |
| Resolución del encoder | 60 ppr |
| Intensidad por canal | 1 A |
| Montaje | Paso pasante |
| Velocidad máx. | 4 500 rpm |
| Diámetro del árbol | 81,3 mm |
| Dimensiones | Ø 93,7 × 41,19 mm |
| Temperatura de funcionamiento | −40 a 121 °C |
| Protección | Estanco |
| Conexiones | Bornes para soldar · Conector (rotor: bornes para soldar · estator: conector) |
| Canales | 7 |
|---|---|
| Sensor de rotación | Ninguno |
| Intensidad por canal | 1 A |
| Montaje | Paso pasante |
| Velocidad máx. | 3 500 rpm |
| Diámetro del árbol | 31,5 mm |
| Dimensiones | Ø 71,8 × 71,7 mm |
| Temperatura de funcionamiento | −40 a 121 °C |
| Protección | Estanco |
| Conexiones | Bornes para soldar · Conector (rotor: bornes para soldar · estator: conector) |
| Canales | 7 |
|---|---|
| Sensor de rotación | Ninguno |
| Intensidad por canal | 1 A |
| Montaje | Paso pasante |
| Velocidad máx. | 3 500 rpm |
| Diámetro del árbol | 30 mm |
| Dimensiones | Ø 71,8 × 71,7 mm |
| Temperatura de funcionamiento | −40 a 121 °C |
| Protección | Estanco |
| Conexiones | Bornes para soldar · Conector (rotor: bornes para soldar · estator: conector) |
No hay modelo 3D para esta versión.
No hay plano para esta versión.
Solicitar presupuesto
Recursos
Fichas técnicas y manuales
Planos
Fichas técnicas y manuales
Planos
Fichas técnicas y manuales
Planos
Fichas técnicas y manuales
Modelos CAD
Ninguno para B4-2/E60.
Fichas técnicas y manuales
Modelos CAD
Ninguno para B6-2/E60.
Fichas técnicas y manuales
Modelos CAD
Fichas técnicas y manuales
Modelos CAD
Ninguno para B4-2W.
Fichas técnicas y manuales
Modelos CAD
Ninguno para B6-2W.
Fichas técnicas y manuales
Planos
Modelos CAD
Fichas técnicas y manuales
Planos
Ninguno para B4-3.2.
Modelos CAD
Ninguno para B4-3.2.
Fichas técnicas y manuales
Planos
Ninguno para B6-3.2.
Modelos CAD
Ninguno para B6-3.2.
Fichas técnicas y manuales
Planos
Modelos CAD
Ninguno para B6-3.2W.
Fichas técnicas y manuales
Planos
Modelos CAD
Ninguno para B6-3.2W/E60.
Fichas técnicas y manuales
Modelos CAD
Fichas técnicas y manuales
Planos
Modelos CAD
Aplicaciones relacionadas
-
Tren motriz Par en eje y semieje Par de motor medido en el árbol de serie, con un anillo colector o telemetría para extraer la señal. -
Tren motriz Medidas en árbol de transmisión Par, deformación y temperatura en un árbol de transmisión sin extremo libre, mediante un anillo colector que se desliza sobre el árbol. -
Eléctrico Par en el tren motriz eléctrico Par en cada etapa del tren motriz eléctrico, desde los árboles del reductor hasta la rueda, para localizar las pérdidas de potencia. -
Agricultura Caja de cambios de cosechadora Par, velocidad y temperatura en las poleas, engranajes y cajas de cambios de una cosechadora, para identificar las pérdidas de potencia.
Si la serie B no es la adecuada
- Extremo de árbol libre Serie S
Anillos colectores en extremo de árbol, 4 a 10 canales, 12 000 rpm.
- Más canales Serie SR/ERT
Modular, de 10 a 36 canales, con encoder.
- Sin ningún contacto Telemetría con pinza a batería CBT-mini
Un transmisor de pinza sobre el árbol.
¿Una pregunta sobre este producto?
Diámetro del árbol, velocidad, canales, interior o exterior. Un ingeniero de aplicaciones le responde.
¿Más detalles que dar? Utilice el formulario de contacto completo.
