Células de carga multieje
La fuerza en tres direcciones a la vez, en un soporte, un asiento, un pedal o en la superficie de contacto del neumático.
Células de carga triaxiales TR3D y CT500, células de carga de cinco ejes TR5D y de seis ejes TR6D, y transductores de fuerza en el pedal BPFT.
- 1,1 a 444 kN
- rangos de medida triaxiales, familia TR3D
- 3 o 6
- ejes en un mismo cuerpo
- 2200 N
- transductores de fuerza en el pedal de freno
Tres fuerzas a la vez, por donde pasa la carga.
Una célula de carga multieje es una pieza única colocada en el camino de carga. Mide la fuerza en cada dirección al mismo tiempo, sin un conjunto de sensores uniaxiales.

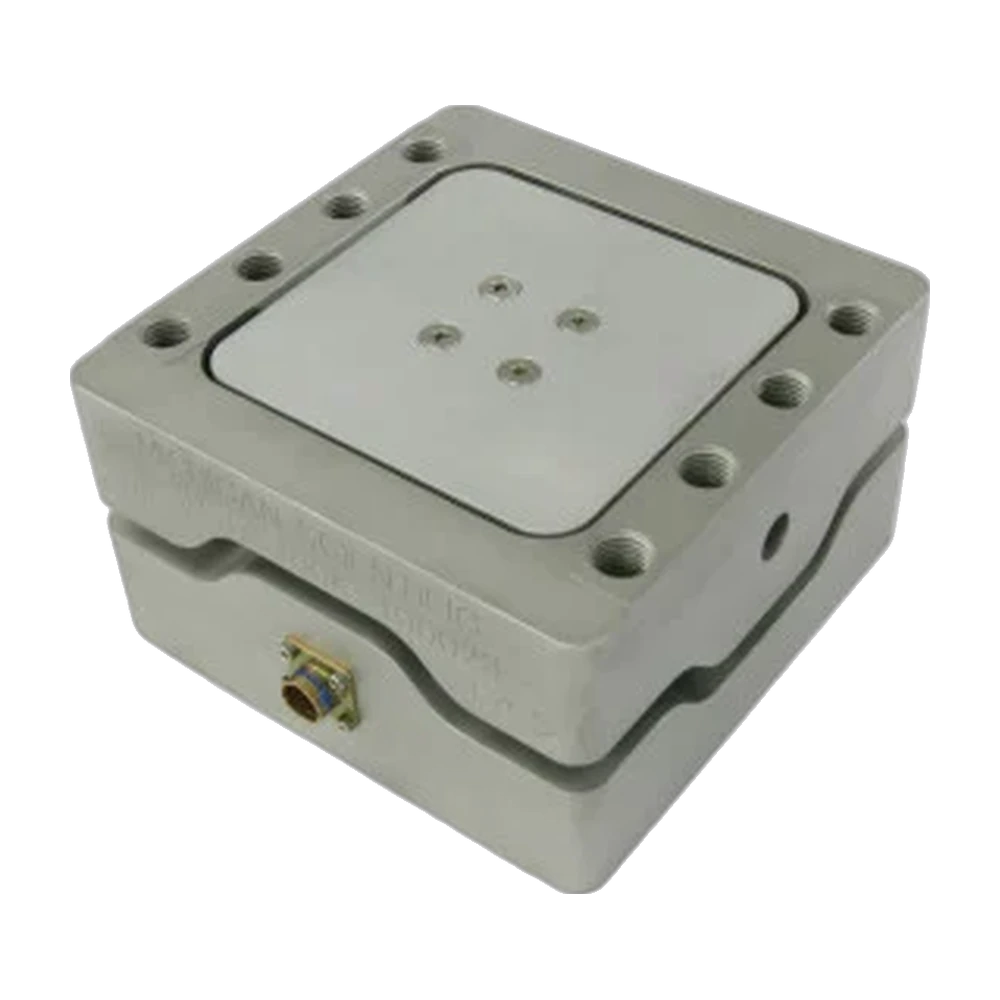

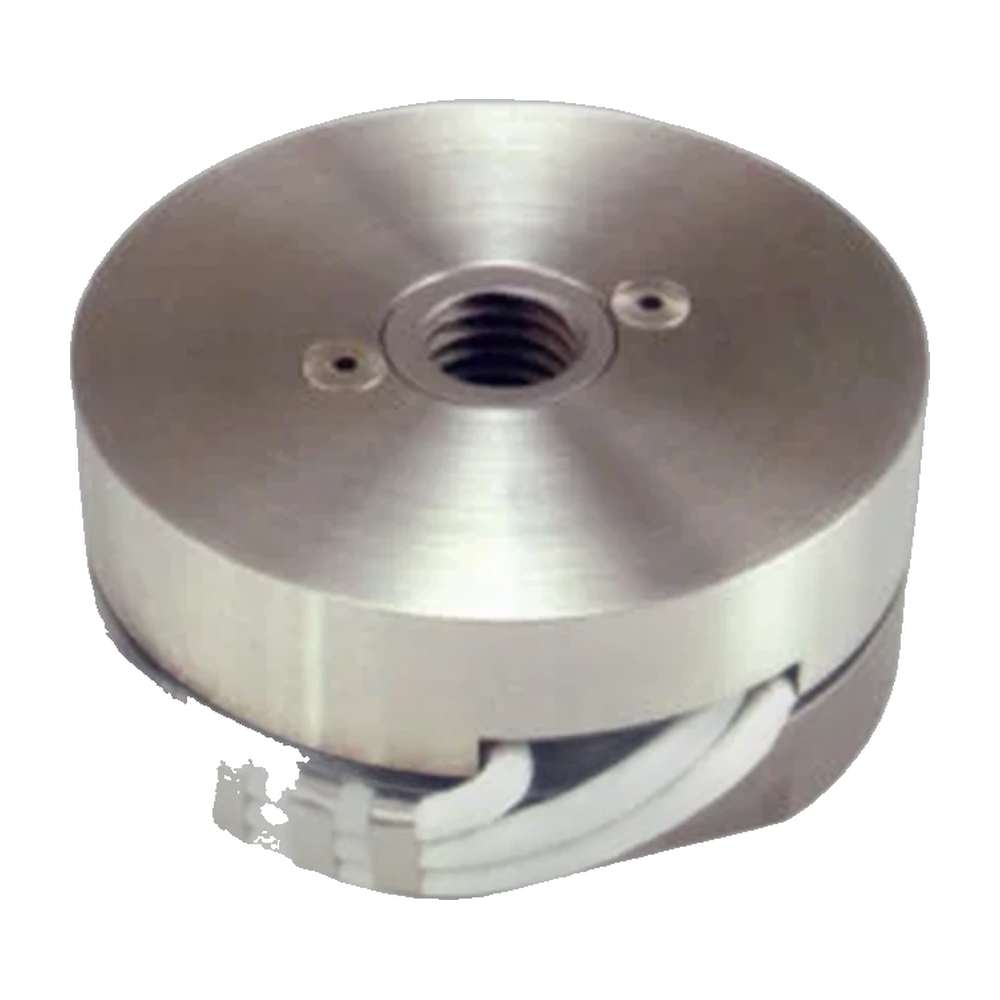

La familia TR3D mide tres fuerzas ortogonales de 1,1 a 444 kN por eje. Se utiliza en soportes de motor y de transmisión, asientos, enganches de remolque, ejes y suspensiones de motocicleta, en la superficie de contacto del neumático, y para la retroalimentación de fuerza en bancos de ensayo. Cuatro células de carga triaxiales bajo una plataforma dan sus tres fuerzas netas y tres momentos netos por cálculo.
Las células de carga de cinco ejes añaden dos momentos de flexión en el mismo cuerpo, las de seis ejes los tres. Los transductores de fuerza en el pedal se montan sobre el pedal de serie y miden la misma fuerza allí donde el pie presiona.
Ventajas
- CompactoDesde 25,4 × 25,4 × 12,7 mm. Se integra en una pieza existente tras modificación, o entre bridas específicas.
- Una señal por ejeUn puente de galgas extensométricas compensado en temperatura por dirección, cada uno con su propia salida.
- Listo para conectarUn cable blindado, de 3,05 m en la mayoría de los modelos, y un certificado de calibración se suministran con cada célula de carga. Una caja amplificadora está disponible como opción.
- Estanco para el terrenoCuerpo de acero inoxidable o de aluminio, juntas estancas y compensación en temperatura en la familia TR3D.
- A medida si es necesarioDe uno a seis ejes, de 250 N a 667 kN y de 100 N·m a 203 kN·m, en cualquier cantidad.
Selección de célula de carga
Componentes, fuerza por eje, límite de momento. Modelos que cumplen todos los criterios, clasificados por margen.
Defina los criterios. Modelos más cercanos primero.
Ningún modelo del catálogo cumple todos los criterios. Existen versiones a medida: consúltanos.
¿Caso de carga y montaje conocidos? Envíelos, un ingeniero de aplicaciones selecciona la célula de carga. Enviar los datos
Aplicaciones
-
Componente Esfuerzos en los soportes del motor Las tres fuerzas que cada soporte transmite al chasis durante el arranque, las aceleraciones y los cambios de marcha. -
Remolque Esfuerzos en el enganche de pivote Las tres fuerzas entre el vehículo tractor y el remolque, registradas en situaciones de remolque reales. -
Neumáticos Adherencia neumático-carretera Fuerzas del neumático y de la superficie de la carretera medidas en tres direcciones sobre un banco de adherencia, para determinar el coeficiente de rozamiento. -
Banco de ensayo Plataforma de fuerzas y momentos Fuerzas y momentos netos sobre un sistema, calculados a partir de cuatro células de carga triaxiales.
En torno a la célula de carga
Calibración, piezas a medida y alquiler, por el mismo equipo.
-
Servicio Calibración Calibración acreditada ISO/IEC 17025, de 1 a 6 ejes, para las células de carga Michigan Scientific y las de otros fabricantes. Ver el servicio -
Servicio Transductores a medida Su propia pieza equipada con galgas extensométricas y calibrada, o una célula de carga diseñada para su espacio y su caso de carga. Ver el servicio -
Servicio Alquiler Células de carga alquiladas para una campaña de ensayos, con fijación a medida si es necesario. Ver el servicio
Datos técnicos y documentos
- Página de detalle
Células de carga triaxiales TR3D
Cuatro cuerpos, dieciséis modelos de 1,1 a 444 kN. Características por modelo, planos, visor 3D, fichas técnicas.
- Página de detalle
Células de carga de seis ejes TR6D
Tres fuerzas y tres momentos en un solo cuerpo: TR6D-C, 71 a 178 kN y 1,4 a 9,5 kN·m; TR6D-F, 22 o 45 kN, 26 o 40 mm de altura.
- Página de detalle
Célula de carga de cinco ejes TR5D-B-5K
Tres fuerzas hasta 22 kN y dos momentos de flexión hasta 815 N·m, sección cuadrada de 60,33 mm.
Abrir el TR5D-B-5K - Página de detalle

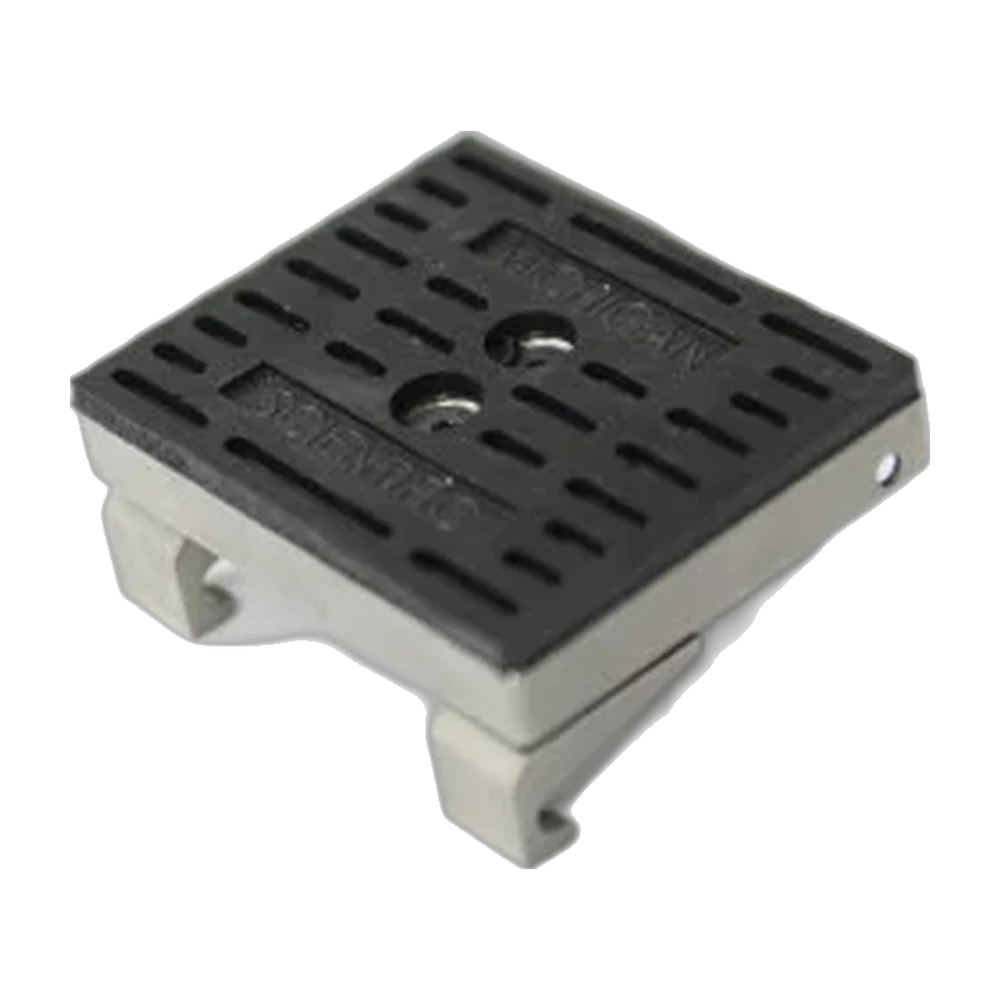

Transductores de fuerza en el pedal BPFT
2 200 N, sobre el pedal de freno, embrague o acelerador de serie.
Abrir la serie BPFT - Página de detalle
Células de carga CT500 para barreras de choque
Fuerzas de impacto en tres direcciones, con células de 124 mm que se ensamblan en un panel de barrera.
Abrir la serie CT500
Preguntas frecuentes
¿Se pueden obtener momentos con células de carga triaxiales?
Sí. Cuatro células de carga TR3D entre una plataforma y el suelo dan las tres fuerzas netas y los tres momentos netos sobre la plataforma, por cálculo a partir de sus doce medidas.
¿Necesito un amplificador?
No, si su registrador suministra la excitación del puente y lee directamente los puentes de galgas extensométricas. Si no, la caja SGA3A (un TR3D) o la caja SGA12A (hasta cuatro TR3D) suministra la excitación y entrega ± 10 V CC por eje, con calibración por shunt remota.
¿Qué incluye la entrega de la célula de carga?
Un cable apantallado, de 3,05 m en la mayoría de los modelos, y su certificado de calibración.
¿Qué hacer si ningún modelo del catálogo se adapta a mi pieza?
Se diseñan y fabrican células de carga a medida en cualquier cantidad: de 1 a 6 ejes, de 250 N a 667 kN, de 100 N·m a 203 kN·m. Su propia pieza también puede equiparse con galgas extensométricas y calibrarse.
