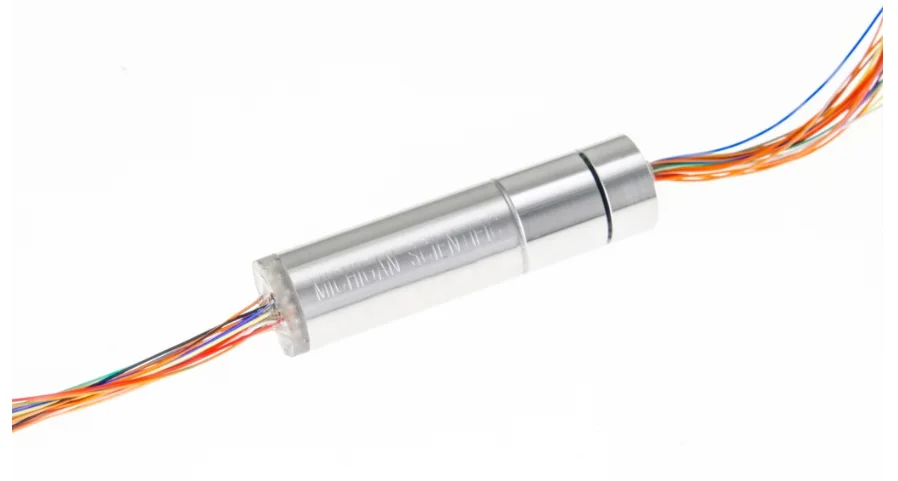

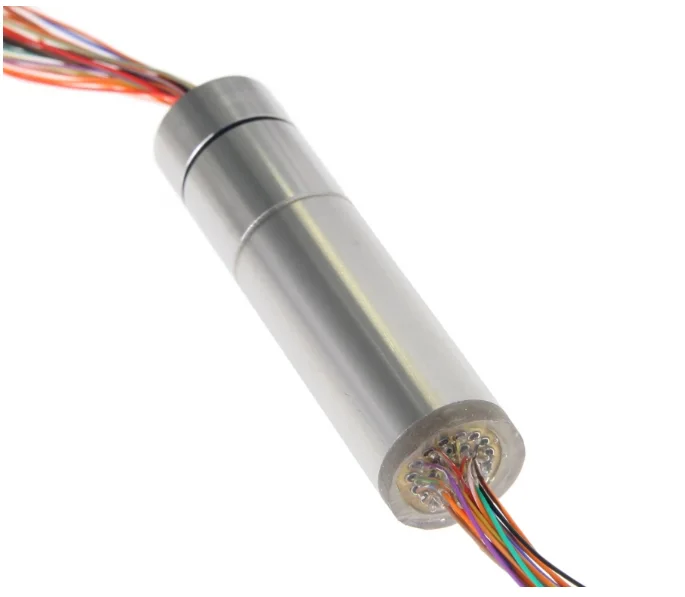

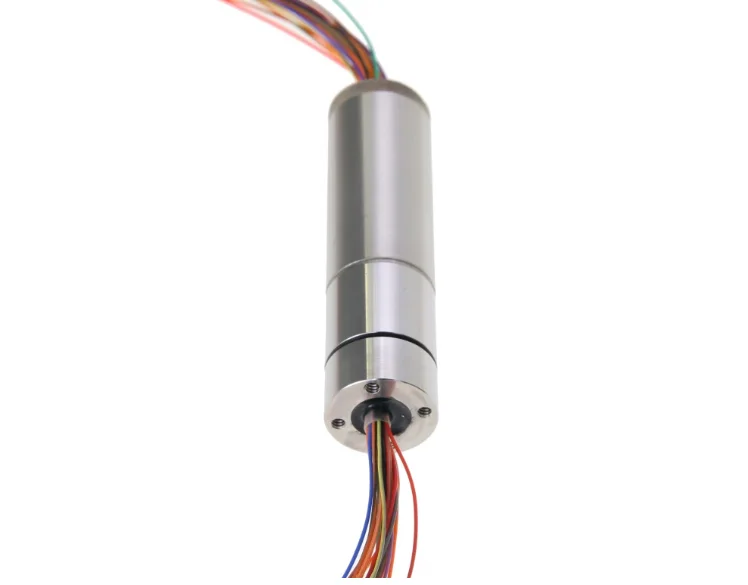

SR20/75/W anillo colector estanco de 20 canales, diámetro 19,05 mm
Anillo colector estanco en extremo de árbol de veinte canales, de diámetro 19,05 mm (0,75 in), para señales de bajo nivel: galgas extensométricas, termopares, acelerómetros y bajas tensiones.
- 20
- Canales
- 0,75 in
- Diámetro del rotor y del estator
- 4 000 rpm
- Velocidad máxima, sin junta
- 500 mA
- Corriente máxima por canal
- Velocidad máxima con junta estanca2 000 rpm
- Variación de resistencia de picos máxima0,1 Ω
- Temperatura de funcionamiento−40 a 100 °C
- Contactoscables preconectados
Anillo colector estanco de 20 canales, diámetro 0,75 in

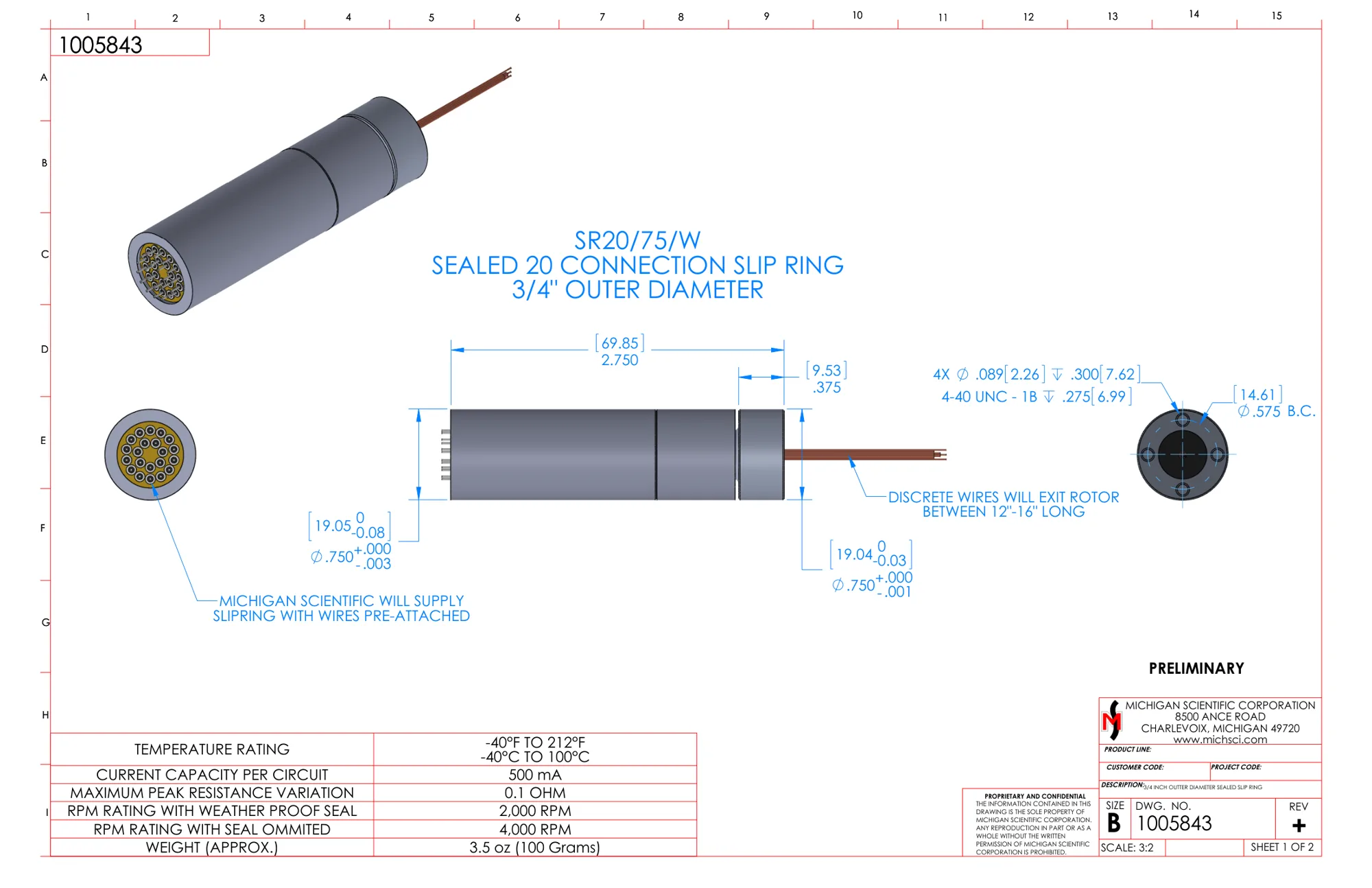

El SR20/75/W es un anillo colector estanco en extremo de árbol de veinte canales de 500 mA, con una variación de resistencia de picos de 0,1 Ω. Transmite del rotor al estator las señales de galgas extensométricas, termopares, acelerómetros y bajas tensiones. Su rotor y su estator tienen ambos un diámetro de 19,05 mm (0,75 in); mide 69,85 mm de largo, pesa unos 100 g y funciona de −40 a 100 °C.
Michigan Scientific lo suministra con los cables preconectados; los cables que salen del rotor miden de 305 a 406 mm (12 a 16 in).
Con su junta estanca, está previsto para 2 000 rpm; sin la junta, para 4 000 rpm.
Características
| Canales | 20 |
|---|---|
| Sensor de rotación | Ninguno |
| Intensidad por canal | 500 mA |
| Montaje | Extremo del árbol |
| Velocidad máx. | 4 000 rpm |
| Diámetro del rotor | 19,05 mm |
| Dimensiones | Ø 19,05 × 69,85 mm |
| Temperatura de funcionamiento | −40 a 100 °C |
| Conexiones | Cables libres (rotor y estator: cables preconectados) |
Solicitar presupuesto
Recursos
Fichas técnicas y manuales
Ninguno para este producto.
Modelos CAD
Ninguno para este producto.
Aplicaciones relacionadas
-
Rendimiento Rendimiento del vehículo y cartografía de potencia Par y velocidad medidos en cada etapa de la transmisión, del motor a la rueda, para localizar cada pérdida de potencia. -
Turbines Deformaciones de aerogeneradores Deformaciones en las palas y en el reductor de un aerogenerador, transmitidas fuera del rotor mediante un anillo colector o por telemetría.
Si el SR20/75/W no es el adecuado
- Más canales SR45A-AXHS y SR60A-AXHS
En extremo de árbol, 45 o 60 canales, 4 000 rpm.
- Alrededor del árbol B4-2, B6-2, B8-2
Tubular, de 4, 6 u 8 canales, en árboles de hasta 50,8 mm, 7 000 rpm.
- Alrededor del árbol, con sensor de velocidad B4-2/E60, B6-2/E60, B8-2/E60
Tubular, de 4, 6 u 8 canales, con un encoder de 60 imp./rev.
