SR45A-AXHS et SR60A-AXHS collecteurs tournants en bout d’arbre
Collecteur tournant en bout d’arbre à quarante-cinq voies avec des connecteurs circulaires sur le rotor et le stator, pour signaux de faible niveau : jauges de déformation, thermocouples, accéléromètres et basses tensions.
Collecteur tournant en bout d’arbre à soixante voies avec des connecteurs circulaires sur le rotor et le stator, pour signaux de faible niveau : jauges de déformation, thermocouples, accéléromètres et basses tensions.
- 45
- Voies
- 4 000 tr/min
- Vitesse max
- 250 mA
- Courant par voie
- 181,61 mm · 794 g
- Longueur · poids
- 60
- Voies
- 4 000 tr/min
- Vitesse max
- 250 mA
- Courant par voie
- 203,2 mm · 907 g
- Longueur · poids
- Diamètre du stator36,58 mm
- Longueur181,61 mm
- Température de fonctionnement−40 à 121 °C
- Connexionsconnecteurs circulaires
- Diamètre du stator36,58 mm
- Longueur203,2 mm
- Température de fonctionnement−40 à 121 °C
- Connexionsconnecteurs circulaires
Collecteur tournant en bout d’arbre à quarante-cinq voies
Le SR45A-AXHS est un collecteur tournant en bout d’arbre à 45 voies de 250 mA. Il se monte au bout d’un arbre tournant et transmet du rotor au stator les signaux de jauges de déformation, de thermocouples, d’accéléromètres et de basses tensions. Ses pistes et ses balais sont en métaux précieux corroyés, sans placage, ce qui minimise le bruit électrique ; la variation de résistance de crête est de 0,1 Ω. Son boîtier en acier inoxydable est protégé contre la poussière, et des connecteurs circulaires sur le rotor et le stator acheminent les voies. Avec une bride de rotor de 63,49 mm (2,5 in), il mesure 181,61 mm de long, pèse 794 g et fonctionne jusqu’à 4 000 tr/min, de −40 à 121 °C.
La bride du rotor est boulonnée au bout de l’arbre sur un cercle de perçage de 57,15 mm (2,25 in). Les fils des capteurs sont amenés aux connecteurs du rotor et les fils d’acquisition de données aux connecteurs du stator ; les connecteurs sont insérés et maintenus par une plaque de serrage. Les roulements sont lubrifiés à vie, ce qui supprime le nettoyage et l’entretien périodiques.
Il est utilisé là où de nombreuses voies sont nécessaires sur un même arbre, par exemple pour mesurer la déformation et la température sur des pales de ventilateur ou de turbine, ou la déformation sur les pales et dans le multiplicateur d’une éolienne.
Collecteur tournant en bout d’arbre à 60 voies
Le SR60A-AXHS est un collecteur tournant en bout d’arbre à 60 voies de 250 mA. Il se monte au bout d’un arbre tournant et transmet du rotor au stator les signaux de jauges de déformation, de thermocouples, d’accéléromètres et de basses tensions. Ses pistes et ses balais sont en métaux précieux corroyés, sans placage, ce qui minimise le bruit électrique ; la variation de résistance de crête est de 0,1 Ω. Son boîtier en acier inoxydable est protégé contre la poussière, et des connecteurs circulaires sur le rotor et le stator acheminent les voies. Avec une bride de rotor de 63,49 mm (2,5 in), il mesure 203,2 mm de long, pèse 907 g et fonctionne jusqu’à 4 000 tr/min, de −40 à 121 °C.

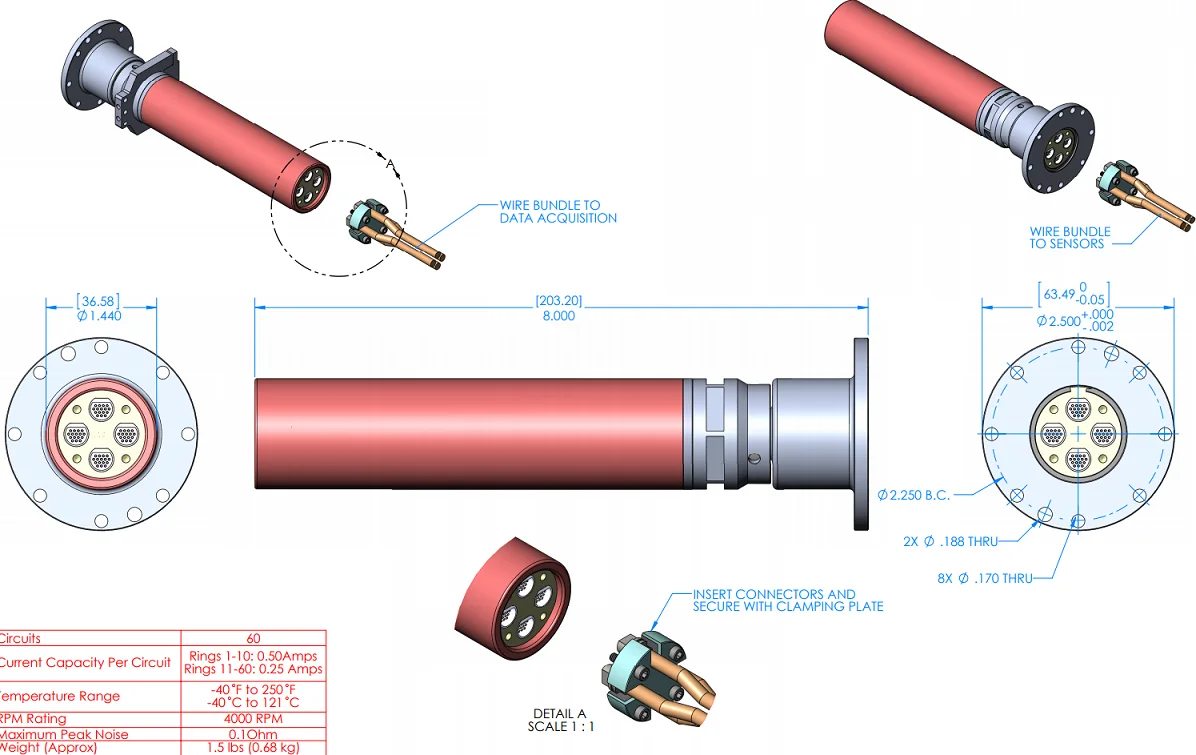

La bride du rotor est boulonnée au bout de l’arbre sur un cercle de perçage de 57,15 mm (2,25 in). Les fils des capteurs sont amenés aux connecteurs du rotor et les fils d’acquisition de données aux connecteurs du stator ; les connecteurs sont insérés et maintenus par une plaque de serrage. Les roulements sont lubrifiés à vie, ce qui supprime le nettoyage et l’entretien périodiques.
Il est utilisé là où de nombreuses voies sont nécessaires sur un même arbre, par exemple pour mesurer la déformation et la température sur des pales de ventilateur ou de turbine, ou la déformation sur les pales et dans le multiplicateur d’une éolienne.
Caractéristiques
| Voies | 45 |
|---|---|
| Capteur de rotation | Aucun |
| Amplificateur intégré | Aucun |
| Bruit de contact crête maximal | ≤ 100 mΩ |
| Courant par voie | 250 mA |
| Montage | Bout d’arbre |
| Vitesse max | 4 000 tr/min |
| Diamètre du rotor | 63,49 mm |
| Dimensions | Ø 36,58 × 181,61 mm |
| Poids | 794 g |
| Température de fonctionnement | −40 à 121 °C |
| Raccordements | Connecteur (rotor et stator : connecteurs circulaires) |
| Voies | 60 |
|---|---|
| Capteur de rotation | Aucun |
| Amplificateur intégré | Aucun |
| Bruit de contact crête maximal | ≤ 100 mΩ |
| Courant par voie | 250 mA |
| Montage | Bout d’arbre |
| Vitesse max | 4 000 tr/min |
| Diamètre du rotor | 63,49 mm |
| Dimensions | Ø 36,58 × 203,2 mm |
| Poids | 907 g |
| Température de fonctionnement | −40 à 121 °C |
| Raccordements | Connecteur (rotor et stator : connecteurs circulaires) |
Demander un devis
Ressources
Fiches techniques et manuels
Plans
Aucun pour le SR45A-AXHS.
Modèles CAO
Aucun pour le SR45A-AXHS.
Fiches techniques et manuels
Plans
Aucun pour le SR60A-AXHS.
Modèles CAO
Applications associées
-
Turbines Aubes de ventilateurs et de turbines Déformations et températures en de nombreux points des aubes, enregistrées simultanément pendant la rotation du rotor. -
Turbines Déformations des éoliennes Déformations des pales et du réducteur d’une éolienne, transmises hors du rotor par un collecteur tournant ou par télémesure. -
Rendement Rendement du véhicule et cartographie de puissance Couple et vitesse mesurés à chaque étage de la transmission, du moteur à la roue, pour localiser chaque perte de puissance.
Si 45 ou 60 voies ne conviennent pas
- Autour de l’arbre B4-2, B6-2, B8-2
Tubulaire, 4, 6 ou 8 voies, sur des arbres jusqu’à 50,8 mm, 7 000 tr/min.
- Autour de l’arbre, avec capteur de vitesse B4-2/E60, B6-2/E60, B8-2/E60
Tubulaire, 4, 6 ou 8 voies, avec un codeur de 60 imp./tr.
- Autour de l’arbre, étanche B4-2W, B6-2W
Tubulaire, 4 ou 6 voies, étanche à l’eau, à la boue et à la poussière.
