Télémesure sans fil

Le couple sur un arbre que vous ne pouvez pas câbler : arbres de roue, arbres de transmission, accouplements de banc dynamométrique.

L’émetteur est monté sur l’arbre, numérise le signal de la jauge de déformation ou du thermocouple et l’envoie par radio, avec contrôle d’erreur. Les émetteurs à collier de serrage se fixent sur des arbres à partir de 25 mm, le collier fendu TEL-SC se referme autour d’arbres à partir de 23 mm. Alimentation par induction pour les essais longs, batterie quand l’espace manque.

Trouver votre modèle Parler à un expert
Émetteur de télémesure à collier sur un arbre de roue, détouré
1 à 12
voies par système (12 sur les colliers TEL-SC de plus de 76 mm)
25 mm
plus petit arbre pour un émetteur à collier de serrage
48 h
autonomie sur batterie, CBT avec un pont
2,4 GHz
liaison numérique avec contrôle d’erreur

Le signal traverse sous forme de données, et non de tension.

Aucun contact entre la partie tournante et la partie fixe. Trois éléments acheminent la mesure à travers l’espace.

Sur un arbre que vous ne pouvez pas câbler, la mesure est numérisée sur l’arbre et envoyée par radio. Le récepteur contrôle les données pour détecter les erreurs, si bien qu’aucun bruit de tension n’est capté entre l’arbre et l’enregistreur.

Comment un système de télémesure transmet une mesure depuis un arbre en rotation Une jauge de déformation sur l’arbre est câblée à l’émetteur fixé sur l’arbre (1). Une bobine d’induction fixe autour de l’arbre, ou une batterie, l’alimente (2). Une liaison radio numérique atteint le récepteur (3), qui délivre une sortie analogique. liaison radio numérique ± 10 V 1 2 3 Jauge Émetteur Bobine d’inductionou batterie Récepteursortie analogique
Schéma sans échelle. La bobine d’induction est fixe ; rien de fixe ne touche l’arbre.

Avantages

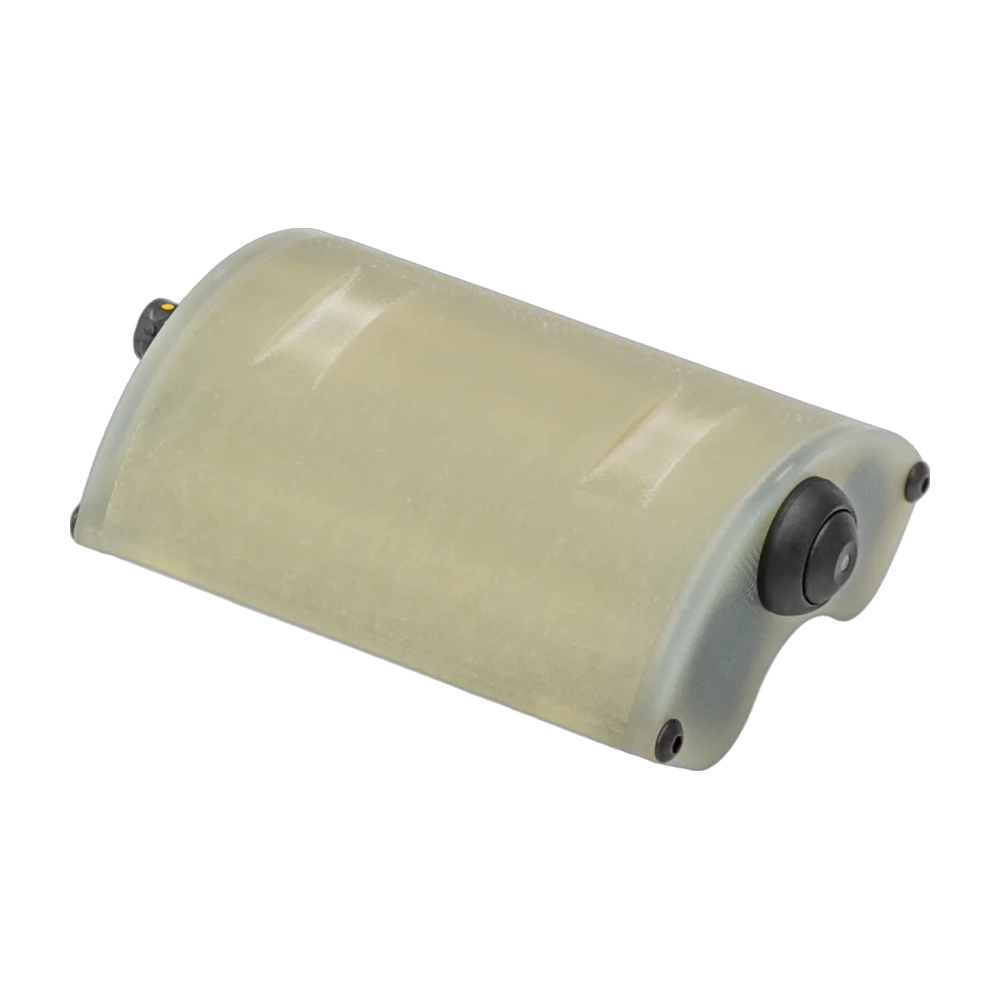

  • L’émetteurIl est monté sur l’arbre, alimente le pont de jauges de déformation, amplifie le signal et le numérise. Le CBT pèse 140 g sans batteries ; le collier TEL-SC a une épaisseur radiale à partir de 12,1 mm.
  • L’alimentationPar induction depuis une bobine fixe pour les essais longs, sans batterie à remplacer. Sur batterie lorsqu’il n’y a pas la place pour une bobine et que l’essai est court : le CBT fonctionne 48 h avec un pont, 36 h avec deux.

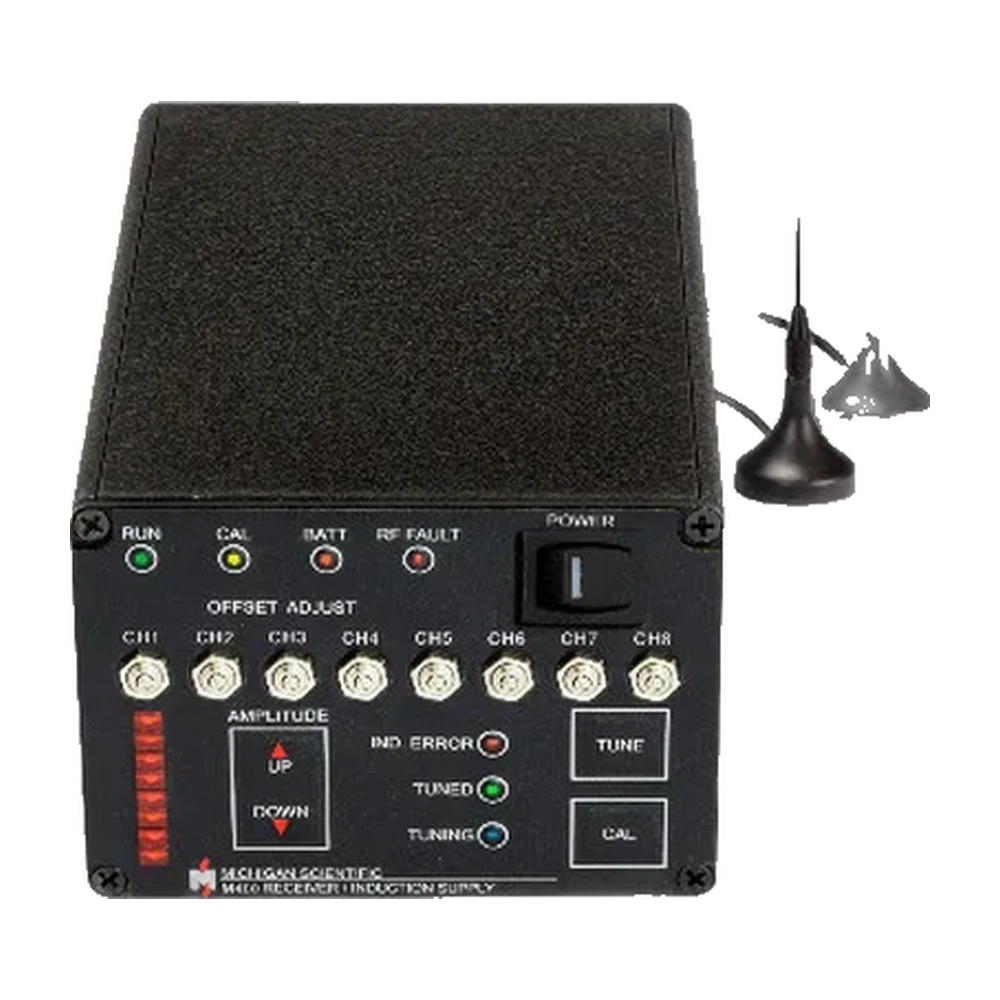

  • Le récepteurIl reçoit le signal numérique, le contrôle pour détecter les erreurs et fournit à votre enregistreur une sortie analogique ±10 V, ou Ethernet sur la série 460.

Sélection de la télémesure

Montage, nombre de voies, type d’entrée, alimentation. Les modèles répondant à tous les critères, classés par marge.

Définissez les critères. Modèles les plus proches d’abord.

Diamètre d’arbre et longueur disponible connus ? Envoyez-les, un ingénieur d’application choisit l’émetteur et le collier. Envoyer les données

Applications

Toutes les applications

Services pour la télémesure

Guides, manuels et brochures

Choisir entre télémesure et collecteur tournant, installer un émetteur, présenter la gamme.

Ce que les ingénieurs demandent d’abord

Quelle est l’autonomie d’une télémesure sur batterie ?

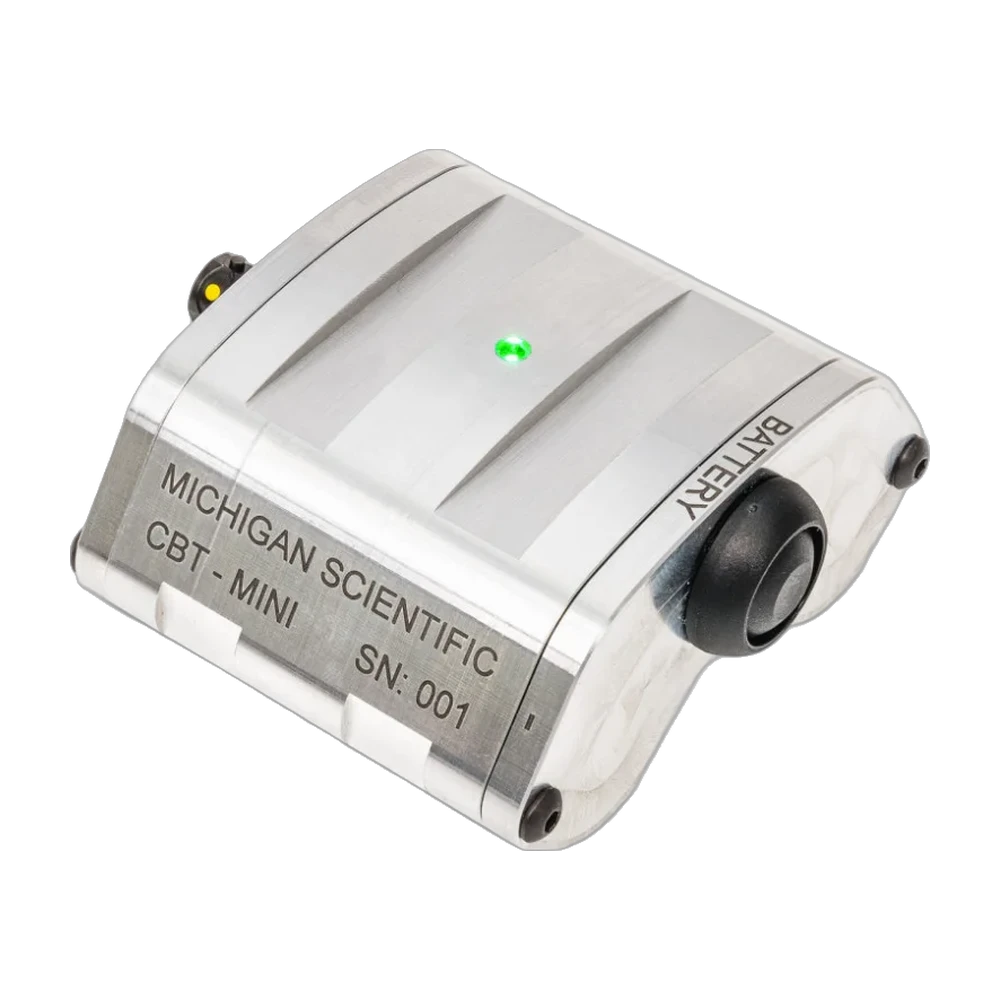

CBT : jusqu’à 48 heures avec un pont, 36 heures avec deux. CBT-mini : jusqu’à 28 heures avec 1 voie. Pour des essais plus longs, utilisez un CIT ou un TEL-SC alimentés par induction.

L’arbre doit-il être usiné ?

Non. Le CIT et le CBT se fixent par colliers de câblage, sans adaptateur ; le collier fendu TEL-SC se referme autour de l’arbre.

Peut-on également équiper l’arbre de jauges de déformation ?

Oui. Envoyez-nous l’arbre ; il vous est restitué équipé de jauges, étalonné en couple et muni de son émetteur.

Quel émetteur pour votre arbre ?

Diamètre, vitesse, voies, durée d’essai. Un ingénieur d’application répond avec une référence et un prix.

Des détails supplémentaires à donner ? Utilisez le formulaire de contact complet.

Nous contacter

Un ingénieur d’application répond sous 24 heures les jours ouvrés. Utilisez le formulaire de contact complet.
