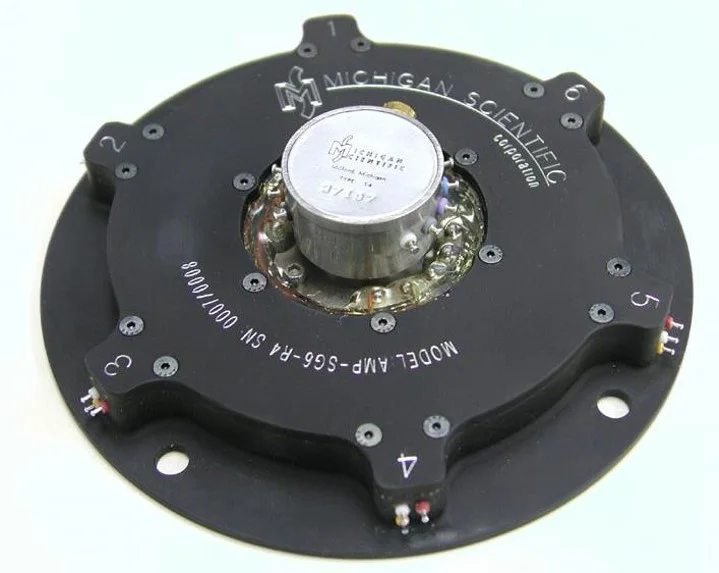

Collettori rotanti su misura
Un collettore rotante progettato attorno ai vostri segnali, alla vostra velocità e allo spazio di cui disponete.
In sintesi
Quando nessun collettore rotante del catalogo è adatto, Michigan Scientific progetta e realizza l’assieme secondo i requisiti del banco prova, dell’attrezzatura di produzione, del veicolo o di qualsiasi altra applicazione rotante. La progettazione parte dai segnali da trasmettere, poi dallo spazio, dal montaggio e dall’ambiente.
- Fino a 60
- canali
- 20 000 giri/min
- velocità di rotatione massima
- da −40 a 121 °C
- temperatura di esercizio
Il punto di partenza della progettazione
Il primo dato è l’elenco dei segnali: sensori come estensimetri, termocoppie e accelerometri, collegamenti dati come USB, Ethernet o CAN, bus di campo, oppure alimentazione.
Seguono lo spazio disponibile, il montaggio (in fondo all’albero, passante o sulla ruota) e l’ambiente: umidità, polvere, temperatura, vibrazione.
Ciò che può essere realizzato
| Canali | 0, 4, 6, 8, 10, 20, 36, 45 o 60 |
|---|---|
| Velocità di rotatione | Fino a 20 000 giri/min |
| Montaggio | In fondo all’albero o con foro passante |
| Segnali | Sensori e collegamenti dati come USB, Ethernet o CAN |
| Corrente per canale | 500 mA max |
| Rumore di picco | 0,1 Ω max |
| Encoder | Nessuno, 60, 256 o 512 impulsi per giro |
| Contatti | Morsetti a saldare, rotore e statore |
| Stagnatura | Opzionale |
| Temperatura di esercizio | da −40 a 121 °C |
Opzioni lato rotante
- Amplificatore rotante tra il sensore e il collettore rotante
- Condizionamento del segnale per estensimetri o termocoppie
- Encoder per velocità o angolo dell’albero
- Cablaggio su misura: lunghezza del cavo e connettori
Settori di utilizzo
- Veicoli e banchi prova
- Compressori
- Aeronautica
- Attrezzature ferroviarie
- Utensili e attrezzature di produzione
