FO-HBST e HBSR collegamento analogico a fibra ottica 1 MHz

Una tensione analogica dalla continua a 1 MHz trasmessa via fibra ottica, verso o dall’apparecchiatura in prova durante le prove EMC.

Richiedi un preventivo

Tutte le risorse

Da corrente continua a 1 MHz: Larghezza di banda
±8, ±16 o ±48 V: Ingresso a fondo scala
±16 V: Uscita max.
200 V/m: Validazione EMC, da 500 kHz a 18 GHz

Campo impulsivo600 V/m, da 1 a 2,5 GHz
Alimentazione3 batterie AA o adattatore esterno
Dimensioni172 × 76 × 25 mm

Un trasmettitore, una fibra, un ricevitore

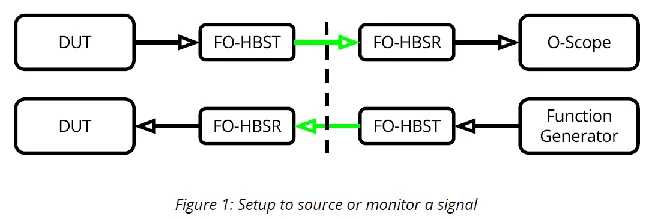

Il trasmettitore FO-HBST e il ricevitore FO-HBSR trasmettono una tensione analogica, da corrente continua a 1 MHz, tramite un cavo a fibra ottica. Collegare uno dei due moduli all’apparecchiatura in prova per monitorare un segnale o per generarne uno. L’altro modulo si colloca all’estremità remota.

Un interruttore scorrevole a 3 posizioni sul trasmettitore regola l’ingresso a fondo scala su ±8 V, ±16 V o ±48 V. Il ricevitore fornisce fino a ±16 V indipendentemente dal campo di ingresso. Ogni modulo funziona con 3 batterie AA o con un adattatore di alimentazione esterno.

La schermatura e il filtraggio in ingresso e in uscita proteggono entrambi i moduli dai disturbi elettromagnetici, dagli EMP e dalle alte tensioni della ricerca sul plasma. Sono validati in EMC fino a 200 V/m da 500 kHz a 18 GHz, e 600 V/m impulsivi (5 % di duty cycle, tempo di salita 5 µs) da 1 a 2,5 GHz.

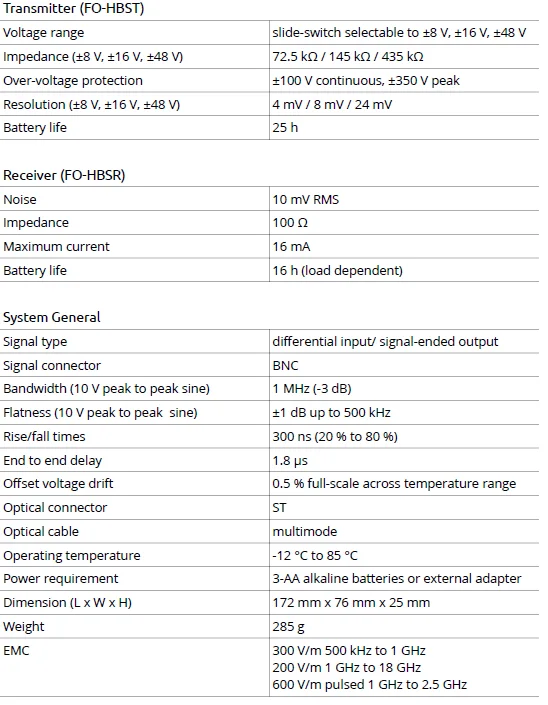

Caratteristiche

Canali	1
Campo di uscita	−16 a 16 V (fondo scala selezionabile tramite jumper sul ricevitore)
Larghezza di banda	1 000 kHz (da corrente continua)
Campo di tensione in ingresso	−48 a 48 V (± 8, ± 16 o ± 48 V tramite interruttore scorrevole sul trasmettitore)
Sorgente di alimentazione	Pile · Alimentazione esterna
Tipo di batteria	Batterie alcaline AA (3 batterie)
Dimensioni	172 × 76 × 25 mm
Immunità EMC, campo irradiato	200 V/m (46 dBV/m)
Immunità EMC, campo impulsivo	600 V/m (5 % di fattore di Duty, tempo di salita 5 µs)
