FO-ST und FO-SR-04 analoge Glasfaser-Verbindung 20 kHz

Zwei analoge Signale bis 20 kHz, über Glasfaser aus einem Hochfeldbereich oder einer Absorberkammer herausgeführt.

Angebot anfordern

Alle Ressourcen

2: Analogkanäle
Von Gleichspannung bis 20 kHz: Bandbreite
> 100 h: Mit 3 Alkaline-Batterien AA
200 V/m: EMV-Validierung, 500 kHz bis 18 GHz

Messbereichsendwert des Eingangs±16, ±32 oder ±48 V
Optionale Eingangsbereiche±160 mV bis ±100 V
Impulsfeld600 V/m, 1 bis 2,5 GHz
Abmessungen175 × 75 × 25 mm

Zwei Signale aus der Kammer

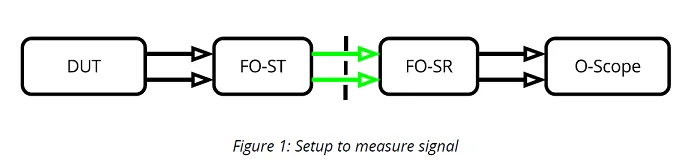

Der FO-ST misst zwei elektrische Signale an der Quelle in einem starken elektromagnetischen Feld oder in einer absorbierenden Kammer. Er überträgt sie über Lichtwellenleiterkabel an einen FO-SR-Empfänger in einem Bereich mit niedrigem Feld. Die Bandbreite reicht von Gleichspannung bis 20 kHz.

Jumper stellen den Messbereichsendwert des Eingangs auf ±16 V, ±32 V oder ±48 V ein. Weitere Messbereichsendwerte, von ±160 mV bis ±100 V, sind optional. Der Sender läuft mit 3 AA-Alkali-Batterien über 100 Stunden. Er ist mit 2- oder 4-Kanal-Tischempfängern sowie mit 6- bis 12-Kanal-Empfängern im 3U-19-Zoll-Format, als Tischgerät oder Rack-Einbau, kompatibel.

Schirmung und Eingangsfilterung schützen den FO-ST vor elektromagnetischen Störungen, elektromagnetischen Impulsen und den hohen Spannungen der Plasmatechnik. Er ist für EMV bis 200 V/m von 500 kHz bis 18 GHz sowie 600 V/m gepulst (5 % Tastverhältnis, Anstiegszeit 5 µs) von 1 bis 2,5 GHz validiert.

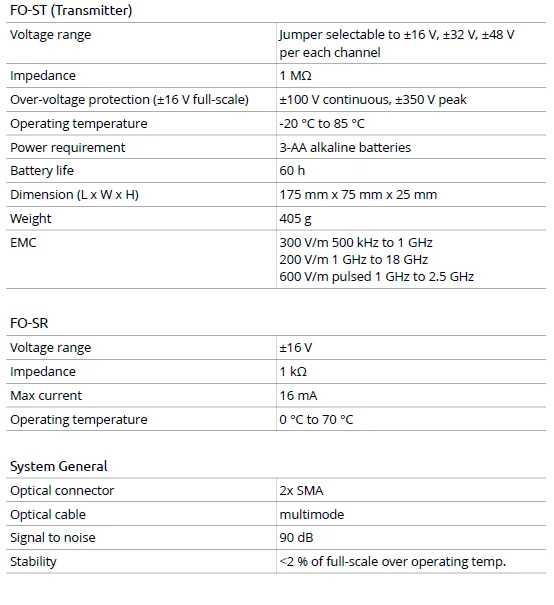

Technische Daten

Kanäle	2 (Empfänger: Tischgerät mit 2 oder 4 Kanälen, oder Tischgerät bzw. Rack-Einbau mit 6 bis 12 Kanälen im 3U-19-Zoll-Gehäuse)
Bandbreite	20 kHz (ab Gleichspannung)
Spannungseingangsbereich	−48 bis 48 V (±16, ±32 oder ±48 V per Jumper; optional ±160 mV bis ±100 V)
Batterielaufzeit	100 h (Minimum)
Batterietyp	AA-Alkalibatterien (3 Batterien)
Abmessungen	175 × 75 × 25 mm
EMV-Immunität, gestrahltes Feld	200 V/m (46 dBV/m)
EMV-Immunität, gepulstes Feld	600 V/m (5 % Tastverhältnis, Anstiegszeit 5 µs)
