Schleifringe

Dehnungs- und Temperatursignale von einer Radnabe, einer Scheibe oder einer Welle, ohne dass sie im Rauschen verloren gehen.

Bürsten und Ringe aus Edelmetall leiten jede Sensorleitung in analoger Form vom rotierenden Teil zum feststehenden Rekorder. Ein Schleifring ist kostengünstiger als die meisten berührungslosen Systeme. Eingesetzt mit Dehnungsmessstreifen (DMS), Thermoelementen, ICP-Beschleunigungssensoren und RTDs, am Wellenende oder durch die Bohrung.

Modell finden Mit einem Experten sprechen
Schleifring am Wellenende der SR-Baureihe, freigestellt
4 bis 60
Kanäle pro Schleifring
20 000 min⁻¹
Höchstdrehzahl, über die gesamte Baureihe
60 bis 512 Imp./U
Optionen mit integriertem Drehgeber
< 100 mΩ
Übergangswiderstand (3σ)

Ein Gleitkontakt, leise genug für Mikrovolt.

Ein Schleifring hält jede Leitung eines rotierenden Sensors mit einem Rekorder verbunden, der sich nicht dreht. Der Rotor dreht sich mit der Welle, die Bürsten laufen auf dessen Ringen, und der Stator übergibt die Signale an das Messdatenerfassungssystem.

Verdrahten Sie eine DMS-Brücke mit allen vier Zweigen auf dem Rotor: Die Ringe liegen außerhalb der Brücke, sie verändern nicht deren Abgleich, und das Spitzenrauschen der Ringe bleibt unter 0,1 % des Signals.

Wie ein Schleifring einen rotierenden Sensor mit einem Rekorder verbindet Schnittansicht. Die Sensorleitungen verlaufen entlang der rotierenden Welle zum Rotor (1). Im Stator befestigte Bürsten laufen auf den Ringen des Rotors (2). Ein Drehgeber oder ein Messverstärker kann im selben Schleifring integriert sein (3). Die Leitungen verlassen den Stator in Richtung Rekorder. 1 2 3 Sensorleitungenauf der Welle Ringe undBürsten Drehgeber oderVerstärker Recorder
Schnittansicht, nicht maßstäblich. Vier Ringe dargestellt; die Baureihe umfasst 4 bis 60 Kanäle.

Vorteile

  • Der RotorEr dreht sich mit der Welle. Die Sensorleitungen werden an farbcodierten Lötklemmen oder an einem Stecker angeschlossen, mit Reservemklemmen als Ersatz.
  • Der KontaktBürsten laufen auf Ringen, beide aus bearbeiteten Edelmetallen, was die Variation des Übergangswiderstands gering hält: 0,1 Ω maximales Spitzenrauschen bei der Baureihe S. Niedrig genug für DMS-Brücken und Thermoelemente, ohne Begrenzung der Bandbreite.
  • Was damit zusätzlich möglich istEin Drehgeber im selben Aufbau liefert Wellendrehzahl und -winkel: 60 ppr beim SR/E60 und der B-Series /E60, 512 ppr beim SR/PE512, 256 bis 512 ppr beim SR/ERT, dessen integrierte Elektronik zusätzlich Tachometer- oder Resolver-Ausgänge bereitstellen kann. Ein Messverstärker AMP-SG-U2 oder AMP-TCN-X2 auf dem Rotor eines SR-Schleifrings hebt das Signal auf ein hohes Niveau, bevor es die Kontakte durchläuft.

Schleifring-Auswahl

Befestigung, Kanalzahl, integrierter Messverstärker, Drehzahl, Drehgeber und dessen Elektronik, Rotordurchmesser, Abdichtung. Modelle, die alle Kriterien erfüllen, sortiert nach Reserve.

Vollbrücke: 4. Dreileiter-Viertelbrücke: 3. Thermoelement, ICP: 2. Modelle mit mindestens dieser Kanalzahl, die nächstliegenden zuerst.

Im Rotor integriert: das Signal durchläuft die Ringe als Spannung auf hohem Niveau.

Integrierte Elektronik, die die Drehgeberimpulse in analoge Spannungen umwandelt.

Kriterien festlegen. Passendste Modelle zuerst.

Wellenzeichnung vorhanden? Senden Sie sie, ein Applikationsingenieur wählt den Schleifring aus. Zeichnung senden

Anwendungen

Alle Anwendungen

Services für Schleifringe

Leitfäden, Hinweise und Handbücher

Schleifring auswählen, seine Typenbezeichnung lesen, die Dehnungsmessstreifen durch ihn verdrahten, ihn montieren.

Was Ingenieure zuerst fragen

Welche Schleifringe haben einen Drehgeber?

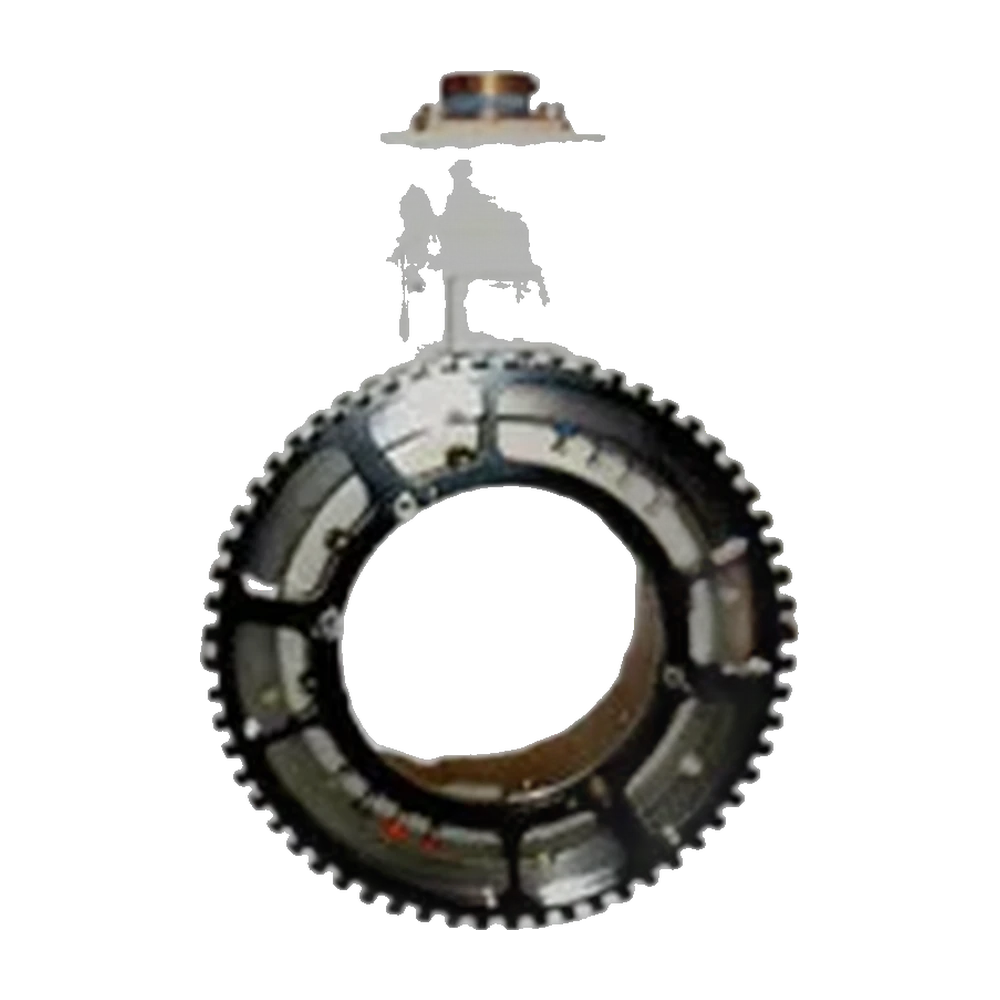

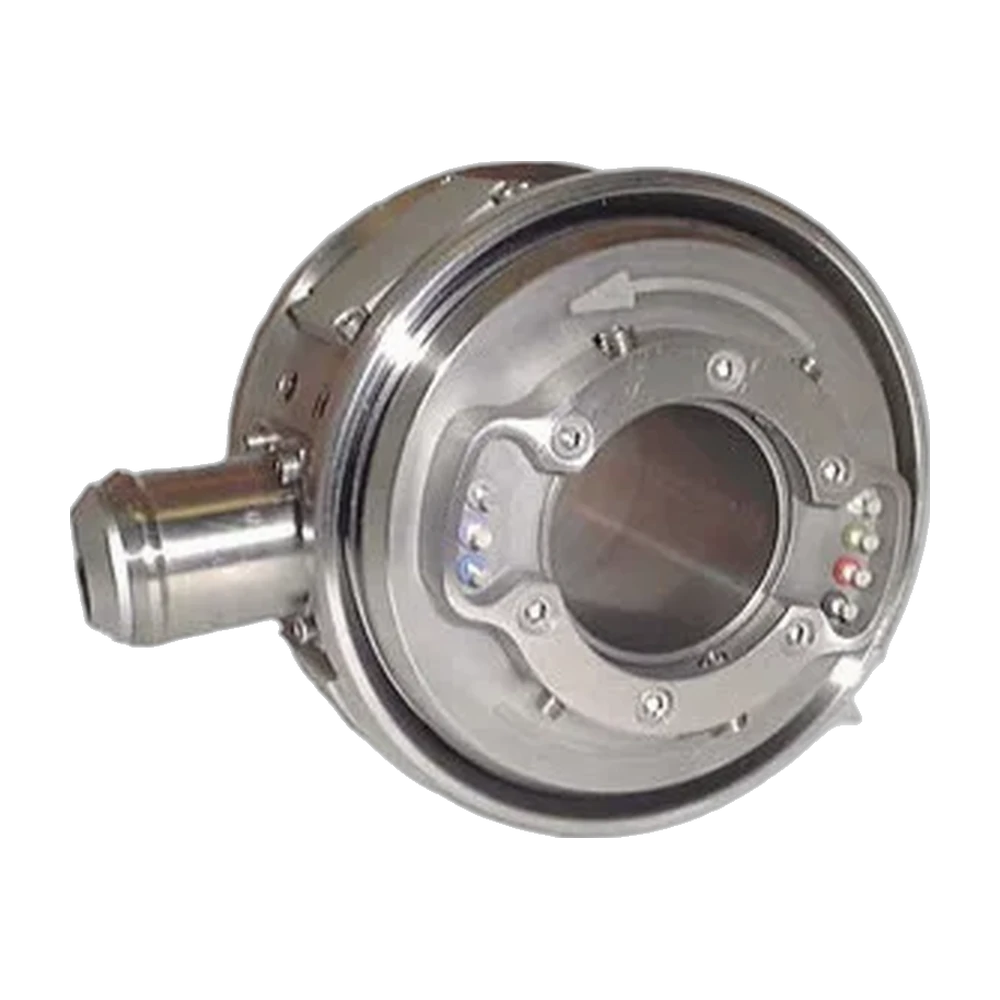

Wellenende: die Baureihe SR/E60 (60 Impulse pro Umdrehung), die Baureihe SR/PE512 (512 Impulse pro Umdrehung), die Baureihe SR/ERT und die SR10AW/E60/A. Tubular: die B8-2/E60, B7-T-1.2W und BA-T-1.2W. Der Drehgeber liefert den Radwinkel aus demselben Aufbau, den die Elektronik des Messrads benötigt, um die Kräfte in die Fahrzeugachsen umzurechnen.

Kann ein Schleifring im Freien an einem Fahrzeug laufen?

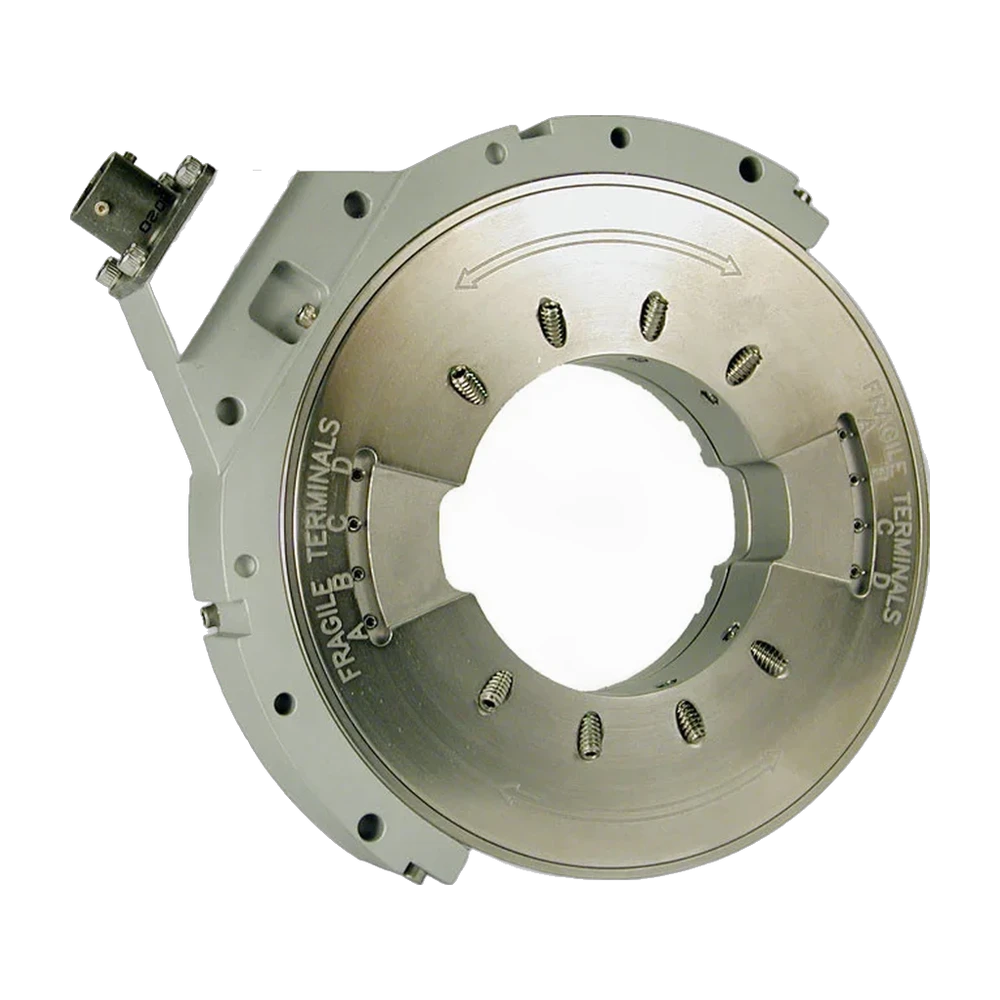

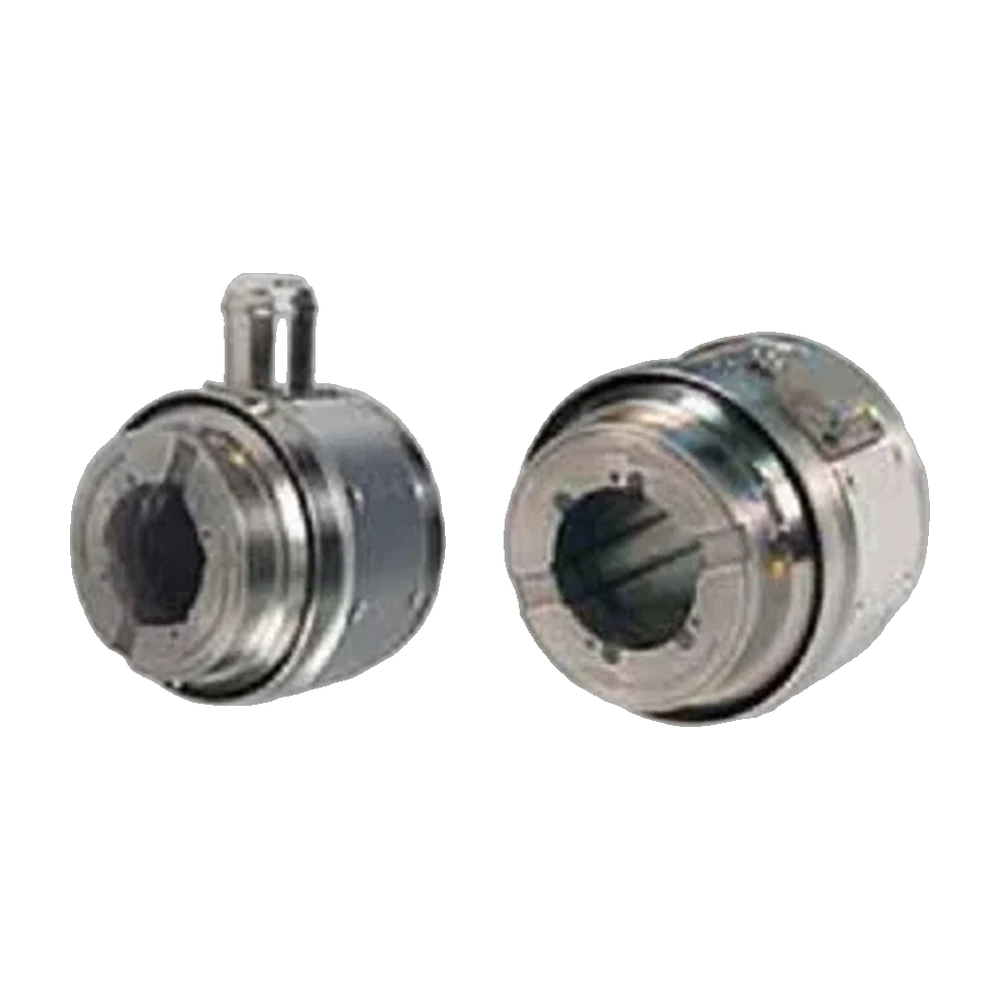

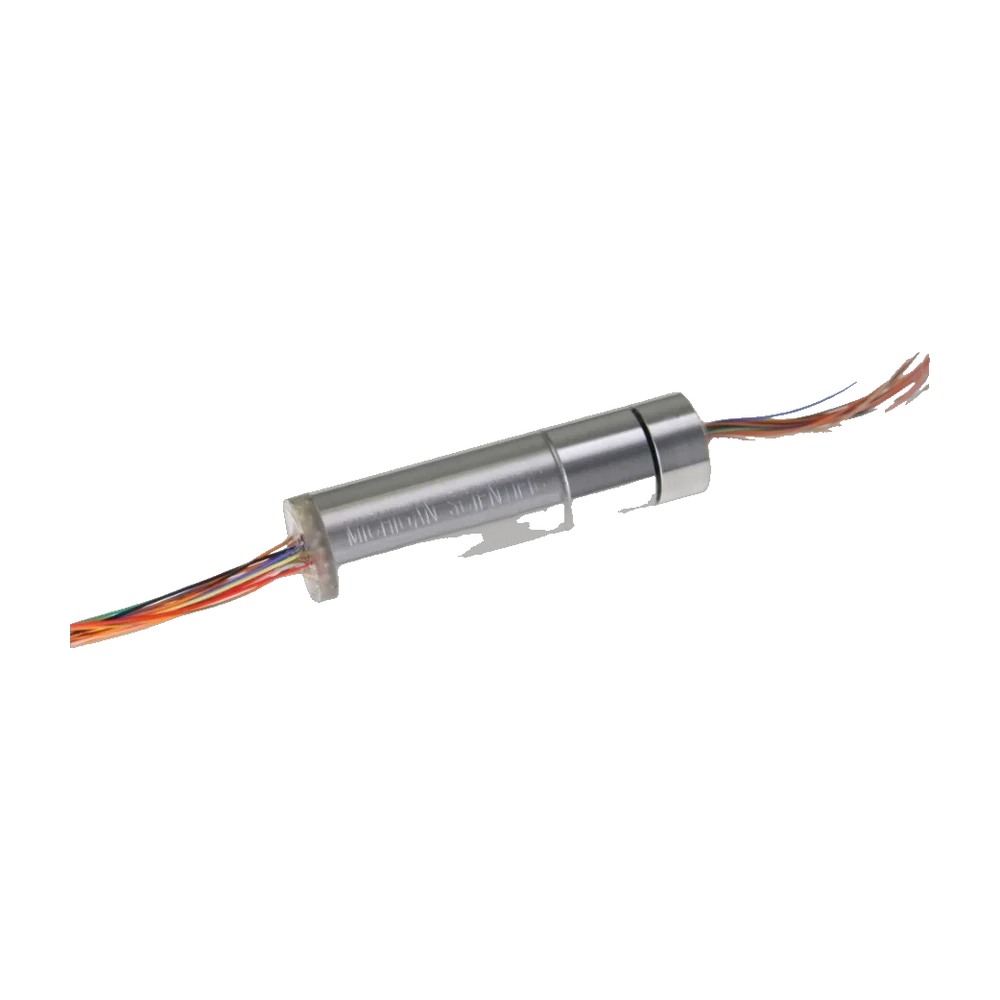

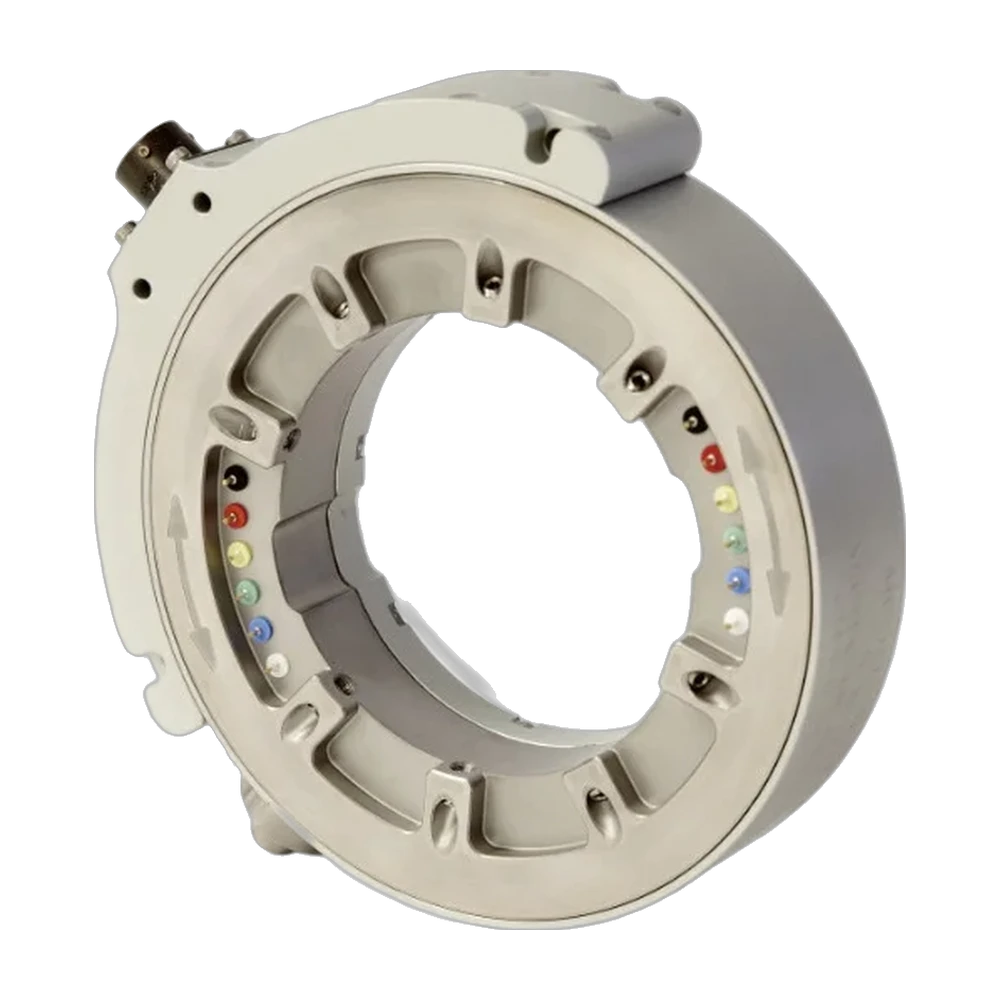

Ja, mit einer wetterfesten Version. Wellenende: die Baureihe SR, SR/E60, SR/PE512, SR/ERT, SR10AW/E60/A und SR20/75/W bieten eine an. Tubular: die B7-1.24W, B4-2WT, B6-2W, B6-3.2W, B7-T-1.2W und BA-T-1.2W. Die Baureihen S und Short S sowie die SR45A/SR60A haben keine wetterfeste Option.

Schleifring oder Telemetrie?

Ein Schleifring hat keine Bandbreitenbegrenzung und überträgt bis zu 60 Kanäle, benötigt jedoch bei einem Modell am Wellenende ein freies Wellenende. Wenn die Welle nicht verändert werden kann, ist ein Telemetrie-Sender mit Klemmring die andere Lösung.

Können Sie einen Schleifring für unsere Welle fertigen?

Ja. Michigan Scientific fertigt kundenspezifische Schleifringe nach Innenbohrung, Länge und Kanalzahl; senden Sie uns die Wellenzeichnung und die Signalliste.

Welcher Schleifring für Ihre Welle?

Wellenende oder Innendurchmesser, Drehzahl, Kanäle, innen oder außen. Ein Applikationsingenieur antwortet mit einer Referenz und einem Preis.
