Komponentenversuch
Kräfte an Suspensionslenkern, Lagern, Sitzen, Anhängekupplungen und Pedalen, gemessen am Bauteil selbst in seiner Serienposition.
Die Kraft wird dort gemessen, wo sie wirkt, bei Bedarf in drei Richtungen, während das Bauteil in seiner Serienmontageposition ist.
Kraftaufnehmer · kundenspezifische Aufnehmer
An welchem Bauteil müssen Sie Kräfte messen?
Gestänge, Lager, Sitze, Anhängerkupplungen und Pedale. Jede Anwendung zeigt, wie das Serienbauteil instrumentiert wird und was es misst.
-
Komponente Kräfte an Motorlagern Die drei Kräfte, die jedes Lager beim Start, bei der Beschleunigung und beim Gangwechsel an den Rahmen überträgt. Entdecken -
Komponente Kräfte am Sitz Fx, Fy und Fz an jeder Sitzbefestigung, während der Fahrt und im Crashtest, mit dem Sitz in seiner Serienhöhe. Entdecken -
Fahrwerk Lasten von Fahrwerkskomponenten Wie sich die Radlasten auf die Fahrwerkskomponenten verteilen und in die Karosserie eingeleitet werden. Entdecken - Fahrwerk Kraft am MacPherson-Federbein Die Gesamtlast in einem MacPherson-Federbein, gemessen an seiner unteren Befestigung oder an seiner Domlagerung. Entdecken
-
Fahrwerk Kraft am Kugelgelenk Vertikale, laterale und longitudinale Kraft in einem Kugelgelenk, gemessen am mit Dehnungsmessstreifen (DMS) instrumentierten Serienbauteil. Entdecken -
Komponente Robotik und Prothesen Kräfte in drei Richtungen sowie Momente an einem Roboterarm oder einer Prothesenfüßung, dank eines Kraftaufnehmers, der klein genug für die Baugruppe ist. Entdecken -
Lenkung Lenkmoment und Lenkwinkel Das vom Fahrer aufgebrachte Lenkmoment und der Lenkradwinkel, gemessen am Lenkrad, auf der Straße oder im Labor. Entdecken -

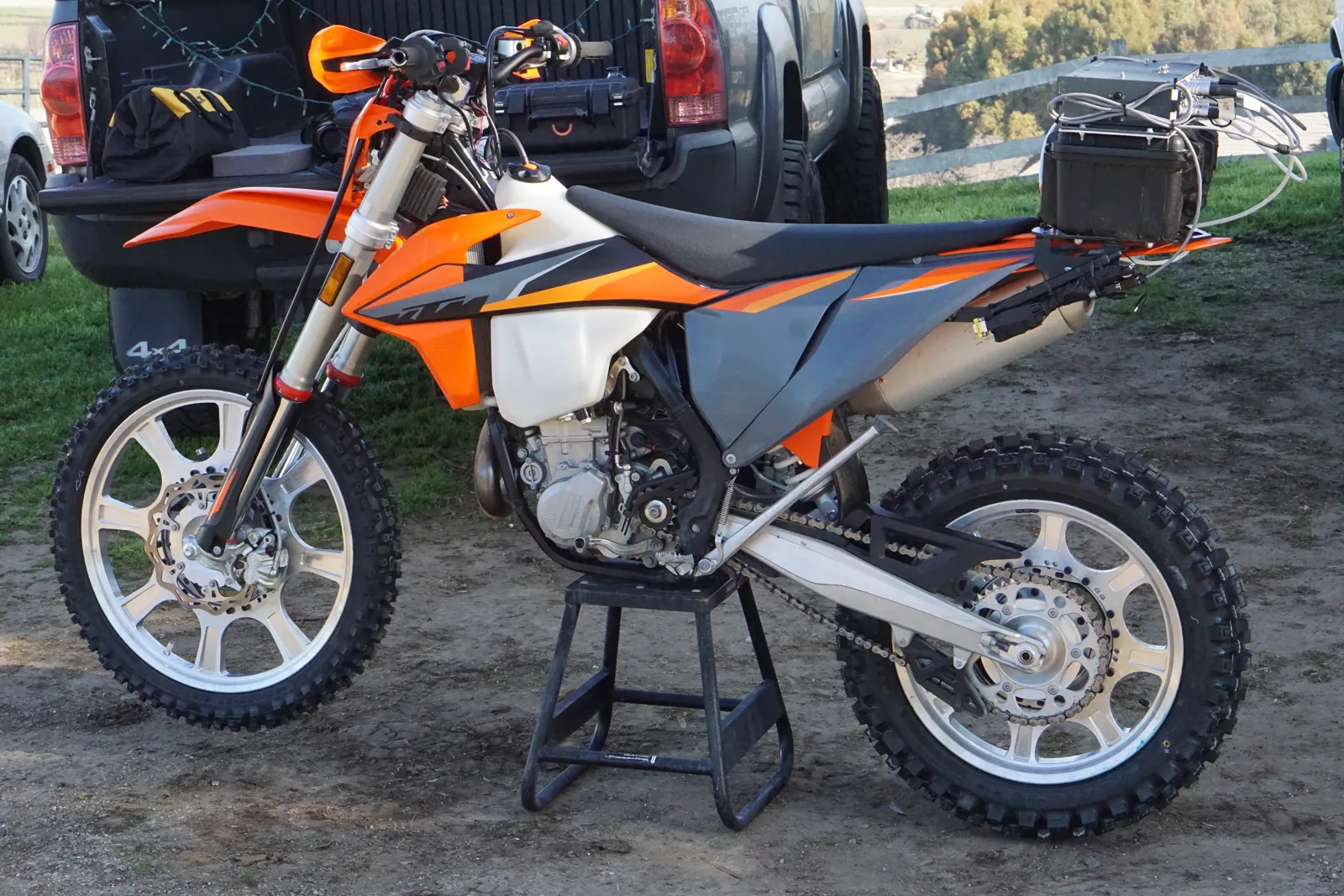

Lenkung Lenkermoment am Motorradlenker Lenkmoment und Lenkwinkel am Lenker eines Motorrads oder Quads, bei normalem Funktionieren des Lenkers. Entdecken -
Lenkung Lenkkräfte Die Zug- und Druckkraft in jedem Spurstangenkopf, während das Fahrzeug lenkt und fährt. Entdecken -
Abschleppen Kräfte am Hakenkupplung Die drei Kräfte zwischen Zugfahrzeug und Anhänger, aufgezeichnet in realen Abschleppsituationen. Entdecken -
Heben Lastüberwachung an Kranen Die Kraft an jedem Punkt von Seil und Anschlagmittel eines Krans, damit kein Bauteil über seine Tragfähigkeit hinaus belastet wird. Entdecken -
Medizintechnik Medizinische Geräte Kleine Zuglasten, mehrachsige Kräfte an Prothesen und saubere Temperatursignale, für medizinische und pharmazeutische Geräte. Entdecken -
Komponente Nutzlast- und Landelasten von Drohnen Die Kräfte im Nutzlastpfad einer Drohne, beim Ausklinken und beim Aufsetzen, gemessen ohne Änderung der Geometrie und ohne zusätzliche Masse. Entdecken
Komponentenprüfung in Kürze
Was wird in einer Komponentenprüfung gemessen?
Eine Komponentenprüfung misst die Kraft, die ein Bauteil trägt: die Axialkraft in einem Spurstangenelement oder einem Lenker, die Kräfte an einem Kugelgelenk, einem Dämpfer, einer Motorlagerung, einer Sitzbefestigung oder einer Anhängerkupplung.
Entweder wird das Serienteil mit Dehnungsmessstreifen (DMS) versehen und kalibriert, oder ein Kraftaufnehmer nimmt den Platz eines Gelenks ein. Die Position der umliegenden Teile bleibt unverändert.
Was, wenn kein Kraftaufnehmer aus dem Katalog zum Bauteil passt?
Das Bauteil selbst wird mit Dehnungsmessstreifen (DMS) versehen und kalibriert. Dies geschieht an Spurstangen, Lenkern, Kugelgelenken, Gabeln, Schäkeln und Federn sowie an einem Seilrollenbolzen oder einem Schäkel eines Krans.
Wo die Geometrie keine DMS zulässt, übernimmt ein teilweise kundenspezifischer Aufnehmer den Platz eines Gelenks, etwa ein Schubbolzen, der eine Schraube ersetzt.
Die Messmittel hinter diesen Anwendungen
Die Produkte, die diese Anwendungen am häufigsten nennen. Jedes kann einzeln gemietet oder gekauft werden.
-
Produktfamilie · 5 Anwendungen Kraftaufnehmer Drei Kräfte in einem Körper, zwischen Sitz und Befestigung. Entdecken -
Produkt · 4 Anwendungen TR3D-B Das im Transporter-Versuch eingesetzte Modell, 17,7 kN pro Achse. Entdecken -
Produktfamilie · 4 Anwendungen Messräder Gesamtkräfte und Gesamtmomente am Rad. Entdecken -
Produkt · 3 Anwendungen SGA3A Speist und verstärkt die drei Brücken eines TR3D auf ± 10 V DC, mit entfernter Shunt-Kalibrierung. Entdecken
Komponentenprüfung, häufige Fragen
Welches Spurstangenelement wird mit Dehnungsmessstreifen versehen, das innere oder das äußere?
Beides ist möglich. Michigan Scientific bevorzugt das innere Spurstangenelement, das mehr Dehnungssignal liefert und im Allgemeinen genauer ist.
Liefern Dehnungsmessstreifen (DMS) auf dem Rohr eines MacPherson-Federbeins die Federbeinkraft?
Nein. Der Kolben bewegt sich im Dämpfer, und der Flüssigkeitsdruck wirkt im Inneren des Rohrs, das Ergebnis ist daher nicht genau. Stattdessen wird ein Aufnehmer mit Klemmring am Federbein anstelle des unteren Lagers oder ein Scherbolzen-Aufnehmer anstelle der Schrauben des Radträgers verwendet.
Wie klein kann ein triaxialer Kraftaufnehmer sein?
Die TR3D-B-250 und TR3D-B-1K messen drei Kräfte, bis zu 1,1 kN bzw. 4,4 kN pro Achse, in einem Körper von 25,4 × 25,4 × 12,7 mm.
