M560 Telemetriesystem mit 8 Kanälen 1 bis 8 Kanäle

Digitales Telemetriesystem für ein bis acht Vollbrücken aus Dehnungsmessstreifen (DMS) oder Thermoelemente, gleichzeitig mit 16 Bit abgetastet, mit einem Sender von 59 × 33 × 7,6 mm und ±10-V-Ausgängen.

Angebot anfordern

Telemetriesystem Baureihe 560 (PDF) Alle Ressourcen

1 bis 8: Kanäle
16 Bit: Auflösung
Simultan: Abtastung
Gleichstrom bis 1,5 kHz: Bandbreite (−3 dB)

EingängeDMS-Brücke oder Thermoelement
Ausgang±10 V analog pro Kanal
StromversorgungBatterie oder Induktion
Abmessungen des Senders59 × 33 × 7,6 mm

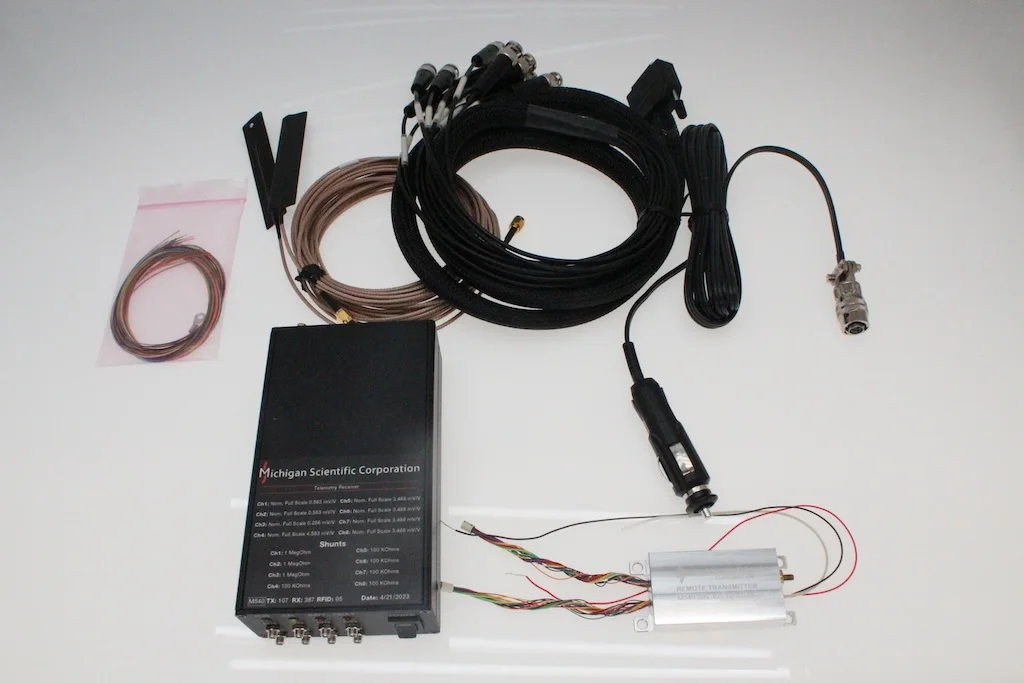

Ein bis acht Kanäle, gemeinsam abgetastet

Die Baureihe M560 ist ein digitales Telemetriesystem für ein bis acht Vollbrücken aus Dehnungsmessstreifen (DMS) oder Thermoelemente. Alle Kanäle werden gleichzeitig mit 16 Bit über voll differenzierende Messverstärker und Anti-Aliasing-Filter abgetastet; die Datenbandbreite beträgt Gleichstrom bis 1,5 kHz bei −3 dB. Jeder DMS-Kanal verfügt über eine Brückenspeisung von 4,096 V sowie einen eigenen Verstärkungsfaktor und einen eigenen Shunt-Widerstand. Der Sender misst 59 × 33 × 7,6 mm, wiegt 34 g und arbeitet von −40 bis 125 °C bei 6 bis 9 V Gleichspannung, über Batterie oder induktiv. Der Empfänger liefert einen analogen ±10-V-Ausgang pro Kanal.

Die Daten werden über eine FSK-Verbindung mit 2,4 GHz übertragen, mit 16 HF-Kanälen und einer Gesamtlatenz des Systems von 6,87 ms. Der Empfänger, 180 × 89 × 38 mm (64 mm hoch mit Induktion), arbeitet mit 9 bis 36 V Gleichspannung und unterstützt zwei Antennen; HF-Diversity und Fehlerprüfung schützen vor Reflexionen und abgeschatteten Übertragungen. Die Ausgangsoptionen umfassen die Grenzfrequenzen der Filter und den Nullpunktabgleich. LEDs an der Frontplatte und analoge Statusausgänge melden die Übertragungsqualität, niedrige Versorgungsspannung und den Shunt-Zustand des Senders.

Er ist für Messungen an rotierenden Anlagen und überall dort konzipiert, wo ein verkabelter Sensor nicht verlegt werden kann, in Umgebungen mit Vibrationen, extremen Temperaturen, hohen Beschleunigungen und Schadstoffen.

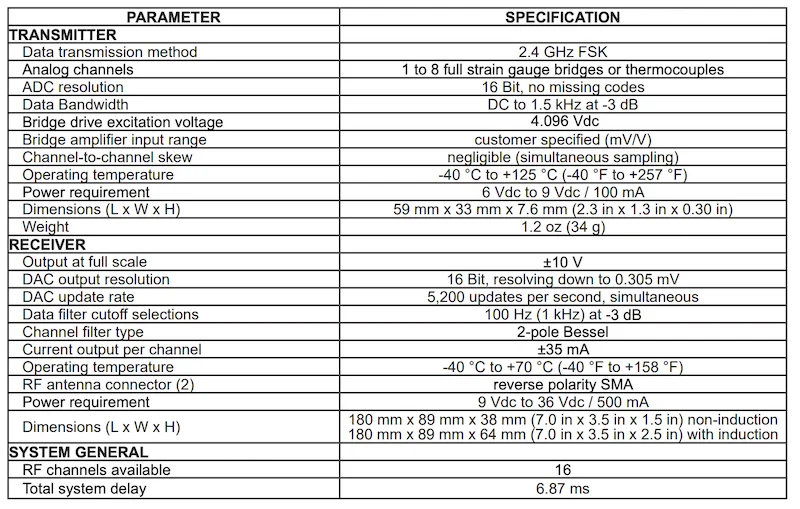

Technische Daten

Kanäle	1 bis 8
Eingang	Dehnungsmessstreifen-Brücke (DMS) · Thermoelement (Vollbrücke)
Ausgang	Analoge Spannung (eine pro Kanal)
Ausgangsbereich	−10 bis 10 V
Bandbreite	1,5 kHz (Empfängerfilter 100 Hz / 1 kHz (−3 dB, Bessel 2. Ordnung))
Abtastrate	5,2 kHz (DAC-Aktualisierungen des Empfängers)
Auflösung	16 Bit (ohne fehlende Codes)
Latenz	≤ 6,87 ms
Gain-Einstellung	Kundenspezifisch
Ausgangsstrom	35 mA
Gleichzeitige Abtastung	Ja
Auflösung des Analogausgangs	16 Bit
RF-Band	2,4 GHz (FSK; mittlere bis kurze Reichweite)
HF-Kanäle	16
Versorgungsspannung	9 bis 36 V (Empfänger; Sender 6 bis 9 V DC, 100 mA)
Stromquelle	Batterie · Induktion
Brückenspeisung	4.096 V
Stromaufnahme	500 mA (Empfänger)
Abmessungen	59 × 33 × 7,6 mm (Sender)
Gewicht	34 g (Sender)
Abmessungen der stationären Elektronik	180 × 89 × 38 mm (Empfänger; 64 mm hoch mit Induktion)
Betriebstemperatur	−40 bis 125 °C
Schutz	Vergossen (robust)
Betriebstemperatur der stationären Elektronik	−40 bis 70 °C
Steckverbinder	SMA mit umgekehrter Polarität (2 Antennenanschlüsse)
