Modell T3 Telemetrie am Wellenende, 3 Kanäle
Telemetrie am Wellenende mit Induktionsversorgung für drei Kanäle mit Dehnungsmessstreifen (DMS) oder Thermoelement, in einem lagerfreien Gehäuse, erprobt bei 24 000 min⁻¹, Abtastrate bis 7 kHz pro Kanal.
- 3
- Kanäle
- 24 000 min⁻¹
- Erprobte Drehzahl
- 7 kHz
- Maximale Abtastrate pro Kanal
- ±10 V
- Analoge Ausgänge
- MontageAm Wellenende
- EingängeDehnungsmessstreifen (DMS) oder Thermoelement
- StromversorgungInduktion, Primärspule im Abstand von ca. 3 bis 5 mm
- Antennenabstand1 bis 3 m
Drei Kanäle am Wellenende

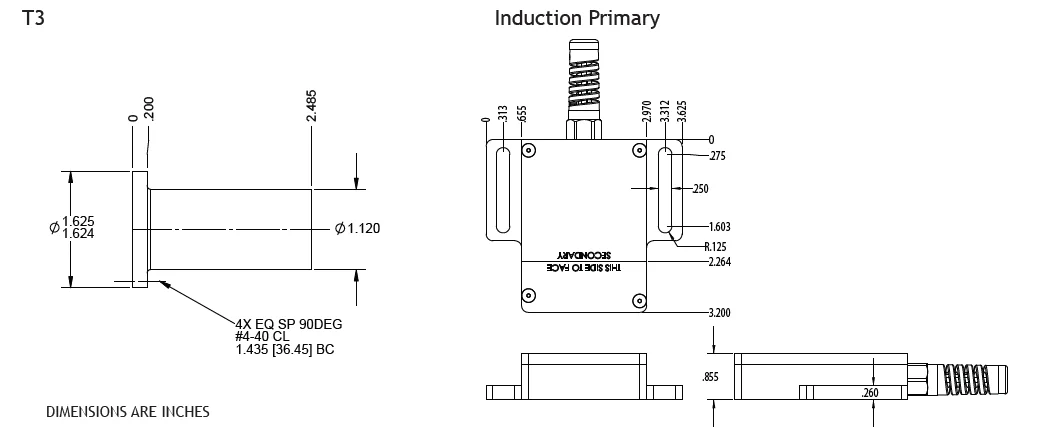

Der T3 ist ein Telemetriesender am Wellenende mit drei Kanälen, konfigurierbar für Dehnungsmessstreifen (DMS) oder Thermoelemente. Er überträgt die Signale digital per Funk mit Fehlerprüfung, mit bis zu 7 kHz pro Kanal. Sein kompaktes, lagerfreies Gehäuse enthält keine Verschleißteile und erfordert keine periodische Wartung; es wurde bei 24 000 min⁻¹ erprobt, eine obere Drehzahlgrenze wurde nicht festgestellt. Das Gehäuse ist 63,1 mm lang, mit einem Gehäusekörper von 28,4 mm Durchmesser und einem Flansch von 41,3 mm. Die Versorgung erfolgt per Induktion, und der Empfänger liefert einen analogen Ausgang von ±10 V pro Kanal.

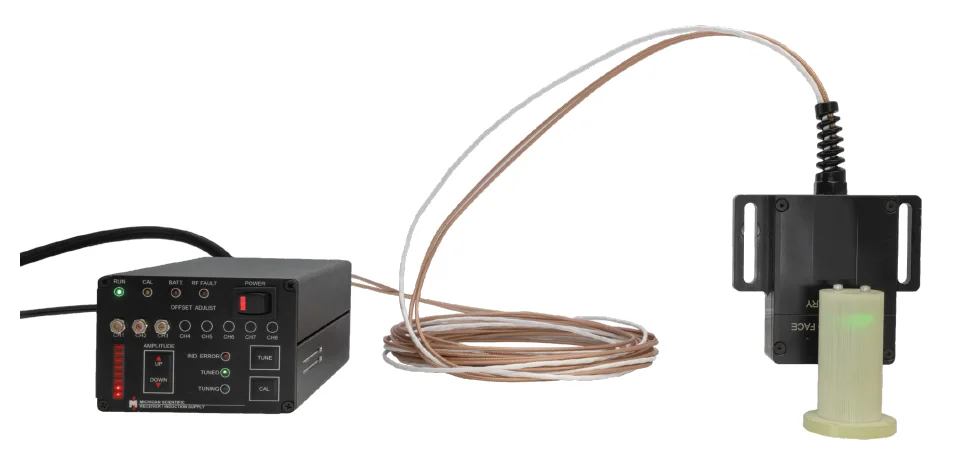

Der T3 wird am Wellenende montiert, idealerweise auf einem geschlitzten Adapter, den Michigan Scientific fertigen kann, über vier Durchgangslöcher #4-40 auf einem Lochkreis von 36,45 mm Durchmesser. Das Paddel der primären Induktionsspule wird im Abstand von etwa 3 bis 5 mm zum T3 platziert, senkrecht dazu und frei von Metallgegenständen. Die Empfangsantennen, bis zu 9 m lang, befinden sich in 1 bis 3 m Entfernung. Empfänger und Induktionsversorgung sind in einem gemeinsamen Gehäuse untergebracht, gespeist mit 9 bis 36 V DC, mit einem Abstimmknopf; beim Einschalten läuft eine Shunt-Kalibriersequenz von 3 s.

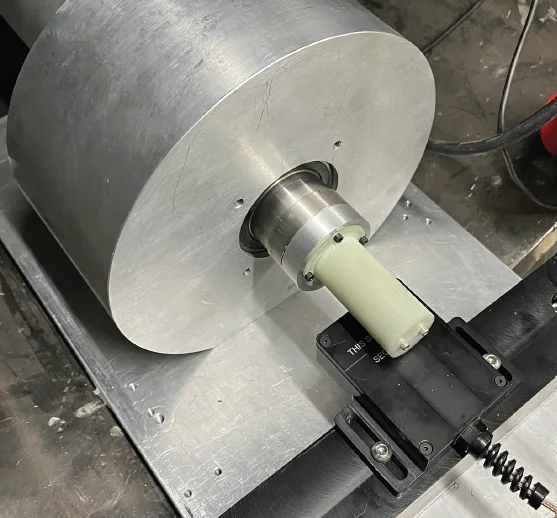

Er ist für Langzeitversuche an hochdrehenden instrumentierten Wellen ausgelegt; sein Datenblatt zeigt ihn am Ende einer Versuchswelle, dem Induktionspaddel zugewandt.

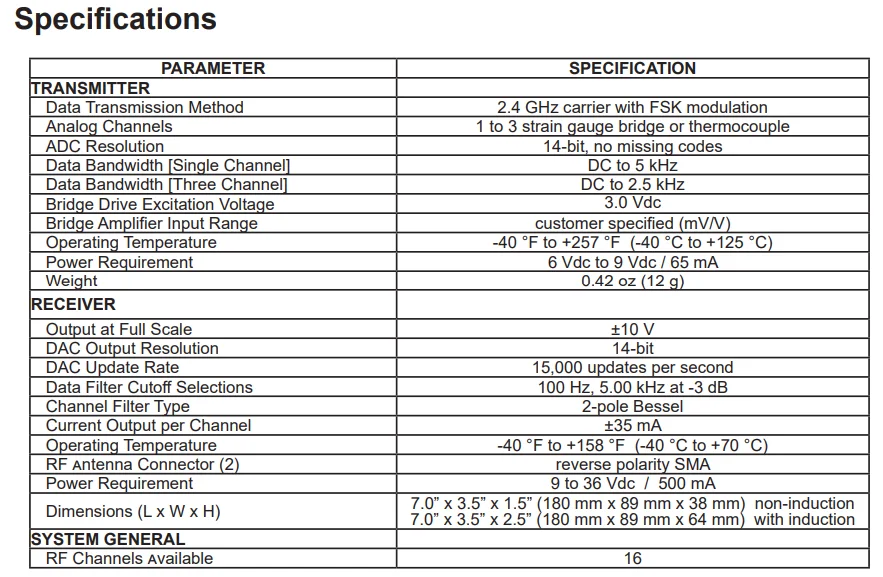

Technische Daten
| Kanäle | 3 |
|---|---|
| Eingang | DMS-Brücke · Thermoelement (konfigurierbar) |
| Ausgang | Analoge Spannung (eine pro Kanal) |
| Ausgangsbereich | −10 bis 10 V |
| Abtastrate | 7 kHz (max., pro Kanal) |
| Übertragungsreichweite | 1 bis 3 m (Rahmenantenne bis zu 9 m lang) |
| Stromquelle | Induktion |
| Montage | Am Wellenende (lagerfrei, keine Verschleißteile, keine periodische Wartung) |
| Max. Drehzahl | 24 000 min⁻¹ (erprobt; keine obere Grenze festgestellt) |
| Montagebefestigungen | 4 × #4-40 (Durchgangslöcher) |
| Lochkreis | 36,45 mm |
| Induktionsluftspalt | 3 bis 5 mm (ca.) |
| Abmessungen | Ø 28,4 × 63,1 mm (Körper; Flansch Ø 41,3 mm) |
