PS-AC Fernsteuergerät für Messverstärker

Stromversorgung, Brückenspeisung und Shunt-Kalibrierung

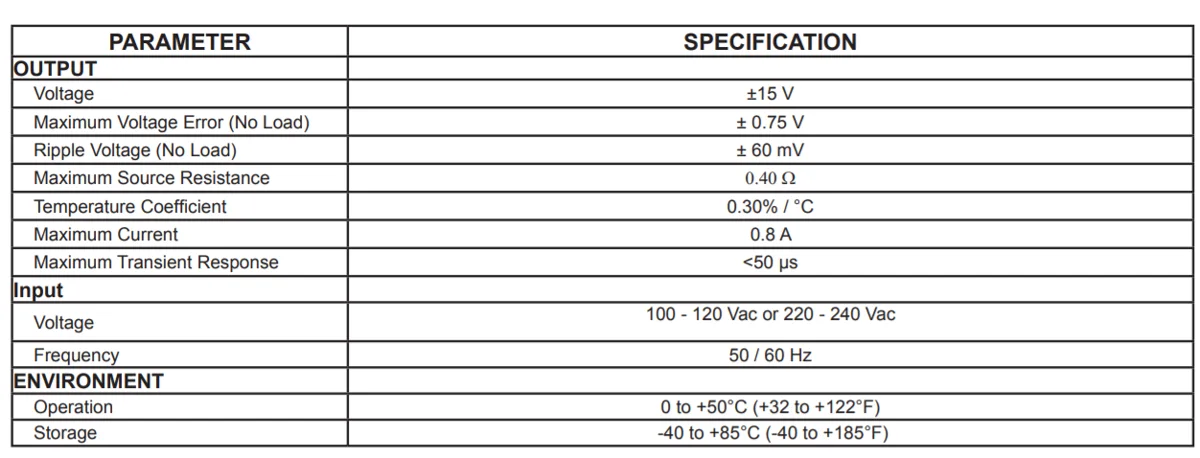

Das PS-AC ist ein Fernsteuergerät für Messverstärker mit Netzspeisung für die mitrotierenden Messverstärker von Michigan Scientific. Es versorgt sie mit einer bipolaren ± 15-V-Versorgung, bis zu 0,8 A, genug für 18 DMS-Messverstärker mit einer Brückenspeisung von 5 V an 350-Ω-Brücken. Es steuert die Speisung der DMS-Brücken und veranlasst die Messverstärker, ihren internen Shunt-Kalibrierwiderstand auf den entsprechenden Brückenzweig zu schalten. Der Spannungsfehler beträgt ± 0,75 V, die Welligkeit ± 60 mV bei Leerlauf. Es arbeitet mit 100 bis 120 V AC oder 220 bis 240 V AC bei 50/60 Hz und von 0 bis 50 °C.

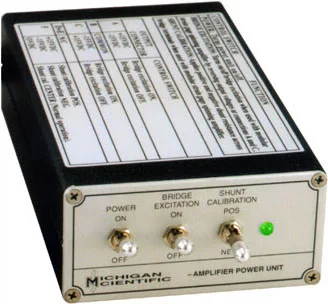

Die Messverstärker werden an ihren sechspoligen weiblichen Ausgangsstecker Bendix PT02E-10-6S angeschlossen, der bei Neugeräten mit dem zugehörigen Gegenstecker geliefert wird: ± 15 V, Common, Masse und Kalibriersteuerung. Der Netzschalter schaltet das Gerät ein und leuchtet die LED. Der Brückenspeisungsschalter invertiert die Polarität der ±-15-V-Pins, wodurch die Brückenspeisung ausgeschaltet wird, ohne die Messverstärker auszuschalten. Der Shunt-Kalibrierungsschalter legt + 15 V, hohe Impedanz oder − 15 V auf die Kalibrierleitung, für eine positive oder negative Shunt-Kalibrierung.

Es ist für Laboranwendungen vorgesehen. Bei ausgeschalteter Brückenspeisung verbleibt am Ausgang nur das Rauschen, das das System unter unerwünschten Umgebungsbedingungen aufnimmt.
