MicroTC einkanaliger Type-K-Thermoelement-Messverstärker

Stecker und Messverstärker in einem

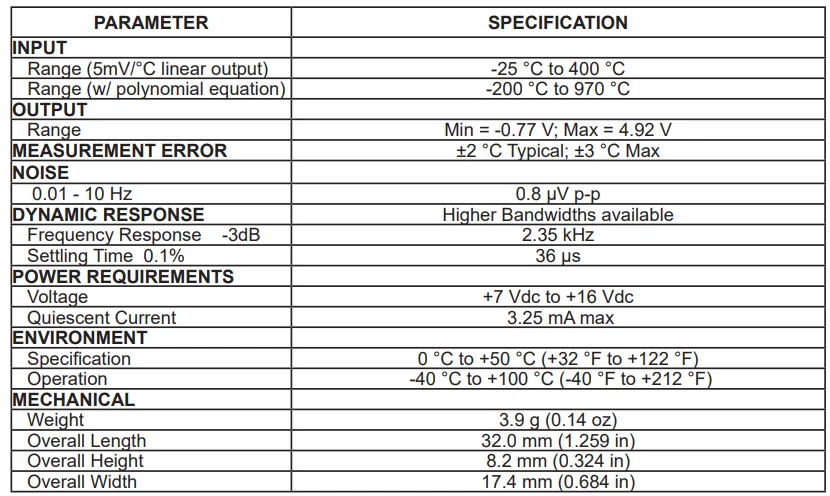

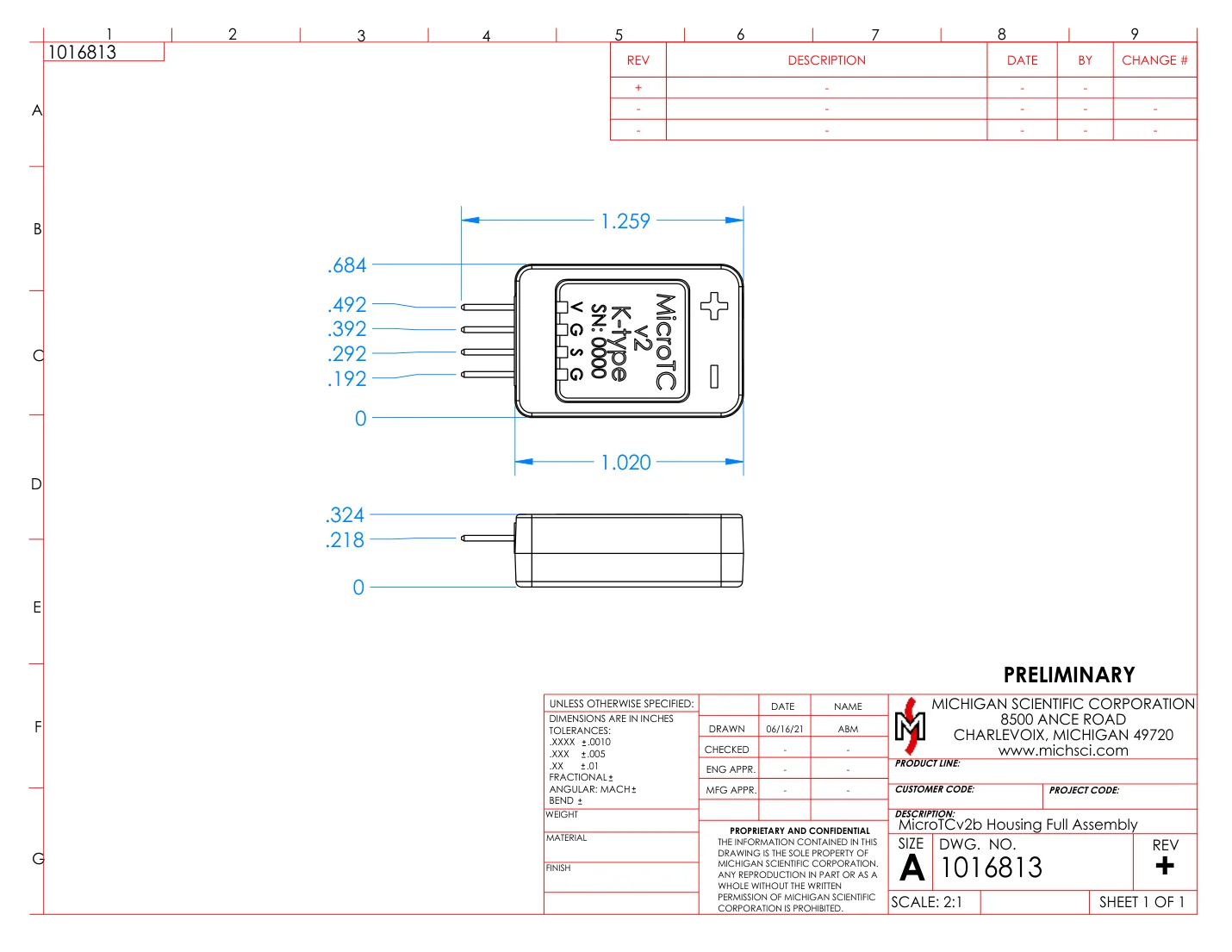

Das MicroTC ist das kleinste Thermoelement-Messverstärkergehäuse von Michigan Scientific: ein genormter Miniatur-Thermoelement-Stecker Typ K wird direkt eingesteckt. Es übernimmt die Kaltstellenkompensation und verstärkt das Signal linear auf 5 mV/°C von −25 bis 400 °C, ein Bereich, der mit Nachverarbeitungspolynomen auf −200 bis 970 °C erweitert wird. Der Ausgang umfasst −0,77 bis 4,92 V, der Messfehler beträgt ± 2 °C typisch und ± 3 °C max, und die Bandbreite liegt bei 2,35 kHz, auf Anfrage mehr. Es arbeitet mit +7 bis +16 V DC bei max. 3,25 mA, misst 32,0 × 17,4 × 8,2 mm, wiegt 3,9 g und funktioniert von −40 bis 100 °C.

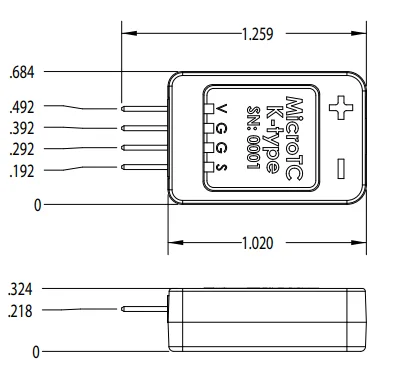

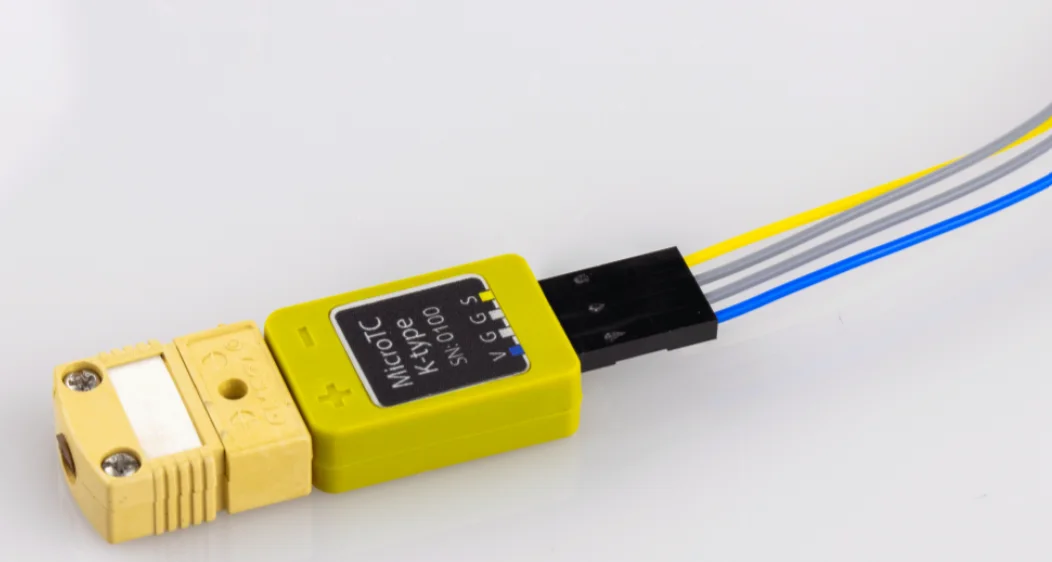

Versorgungs- und Signalleitungen werden an die Lötklemmen auf der Rückseite gelötet, die mit V für die Versorgung, G für die gemeinsame Masse und S für den Ausgang gekennzeichnet sind, und anschließend zur Isolierung und mechanischen Entlastung mit Schrumpfschlauch überzogen. Das Thermoelement wird über seinen Miniaturstecker angeschlossen; ein offenes Thermoelement führt den Ausgang auf die Versorgungsspannung. Signale werden am besten gegen eine zweite gemeinsame Masseleitung gemessen, die vom Messverstärker ausgeht. Eine Verstärker-Steuereinheit von Michigan Scientific kann das Gerät versorgen, mit aktivierter Brückenspeisung. Das Handbuch enthält die Linearisierungspolynome.

Es wird für Bremsscheiben- und Radnabentemperaturen am rotierenden Rad, für Batterietemperaturen bei Elektrofahrzeugen sowie für Temperatursignale an medizinischen Geräten verwendet.
