Modèle T8 télémesure 8 voies en bout d’arbre
Télémesure en bout d’arbre, alimentée par induction, pour huit voies de pont de jauges de déformation ou de thermocouple, 16 bits, dans un boîtier sans roulement éprouvé à 24 000 tr/min.
- 8
- Voies
- 24 000 tr/min
- Vitesse éprouvée
- 16 bits
- Résolution du convertisseur
- DC à 1 000 Hz
- Bande passante des données
- Température de fonctionnement−40 à 125 °C
- EntréesPont de jauges de déformation ou thermocouple
- Sorties8 × ±10 V
- AlimentationInduction
Huit voies en bout d’arbre
Le T8 est un émetteur de télémesure en bout d’arbre pour huit ponts complets de jauges de déformation ou thermocouples. Il numérise en 16 bits, avec une bande passante des données de DC à 1 000 Hz, et transmet par RF avec contrôle d’erreur. Son boîtier sans roulement ne comporte aucune pièce d’usure et ne nécessite aucun entretien périodique ; la série T a été éprouvée à 24 000 tr/min, sans limite supérieure établie. Le boîtier mesure 87,5 mm de long, avec un corps de 57,4 mm et une bride de 75 mm, et fonctionne de −40 à 125 °C. Le récepteur délivre ±10 V par voie.

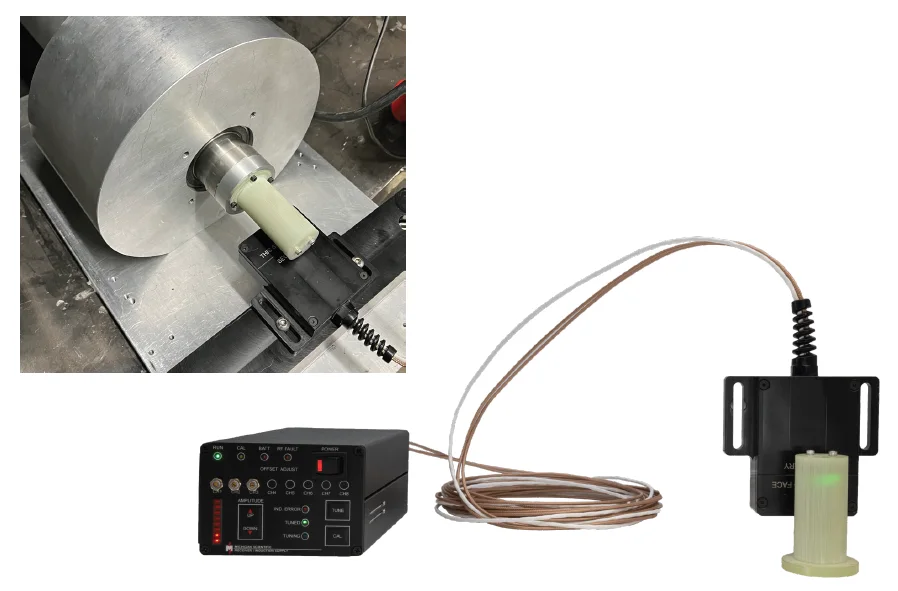

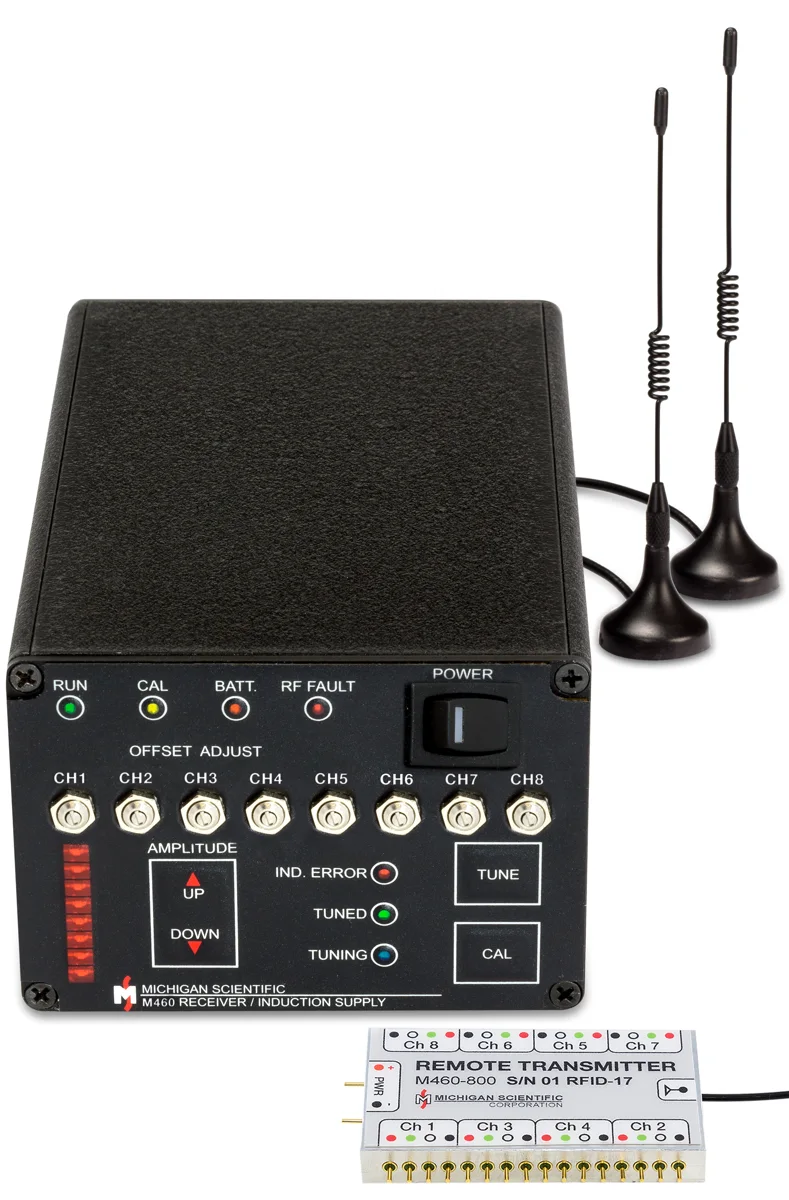

La base du T8 est fixée au bout de l’arbre avec deux vis M4 à tête fraisée, les fils des thermocouples passant par son centre ; un adaptateur peut être usiné si nécessaire. Chaque thermocouple passe par son propre orifice jusqu’à un bornier à vis, et l’excédent de câble est maintenu avec du RTV ou de la mousse. Le capot d’accès et le capot extérieur ferment ensuite la base. La palette de la bobine primaire est placée à environ 3 à 5 mm, sa ligne de repère alignée avec celle du T8. Le récepteur et l’alimentation par induction, dans un même boîtier, sont alimentés en 9 à 36 V CC.
Il transmet les signaux de jauges de déformation et de thermocouples depuis des pièces tournantes, par exemple des aubes lors d’essais de turboréacteurs, ainsi que des températures de thermocouples type K depuis des rotors de moteurs électriques.

Caractéristiques
| Voies | 8 |
|---|---|
| Entrée | Pont de jauges de déformation · Thermocouple (pont complet) |
| Sortie | Tension analogique (8 sorties) |
| Plage de sortie | −10 à 10 V |
| Bande passante | 1 kHz (filtre du récepteur 100 Hz ou 1 kHz (−3 dB, Bessel à 2 pôles)) |
| Résolution | 16 bits (sans codes manquants) |
| Courant de sortie | 35 mA |
| Résolution de la sortie analogique | 16 bits (résolution 0,305 mV) |
| Bande RF | 2,4 GHz (FSK) |
| Canaux RF | 16 |
| Tension d’alimentation | 9 à 36 V (récepteur ; émetteur 6 à 9 V CC, 65 mA) |
| Source d’alimentation | Induction |
| Courant consommé | 2,5 A (récepteur) |
| Montage | Bout d’arbre |
| Vitesse max | 24 000 tr/min (éprouvé ; aucune limite supérieure établie) |
| Fixations de montage | 4 × M4 (trous de passage) |
| Cercle de perçage | 66,5 mm |
| Entrefer d’induction | 3 à 5 mm (env.) |

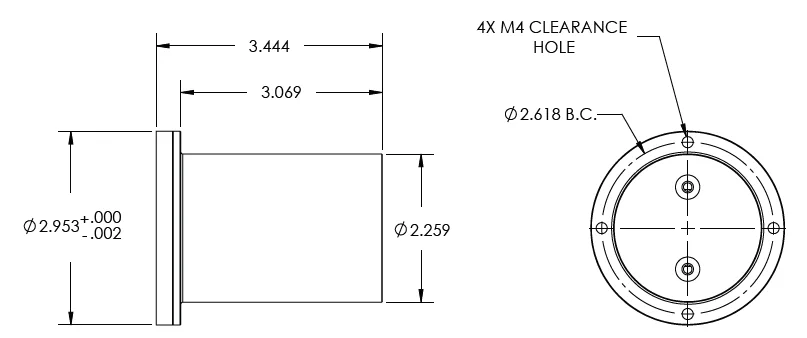

| Dimensions | Ø 57,4 × 87,5 mm (corps ; bride Ø 75 mm) |
| Dimensions de l’électronique fixe | 180 × 89 × 64 mm (récepteur) |
| Température de fonctionnement | −40 à 125 °C |
| Température de fonctionnement de l’électronique fixe | −40 à 70 °C |
Demander un devis
Ressources

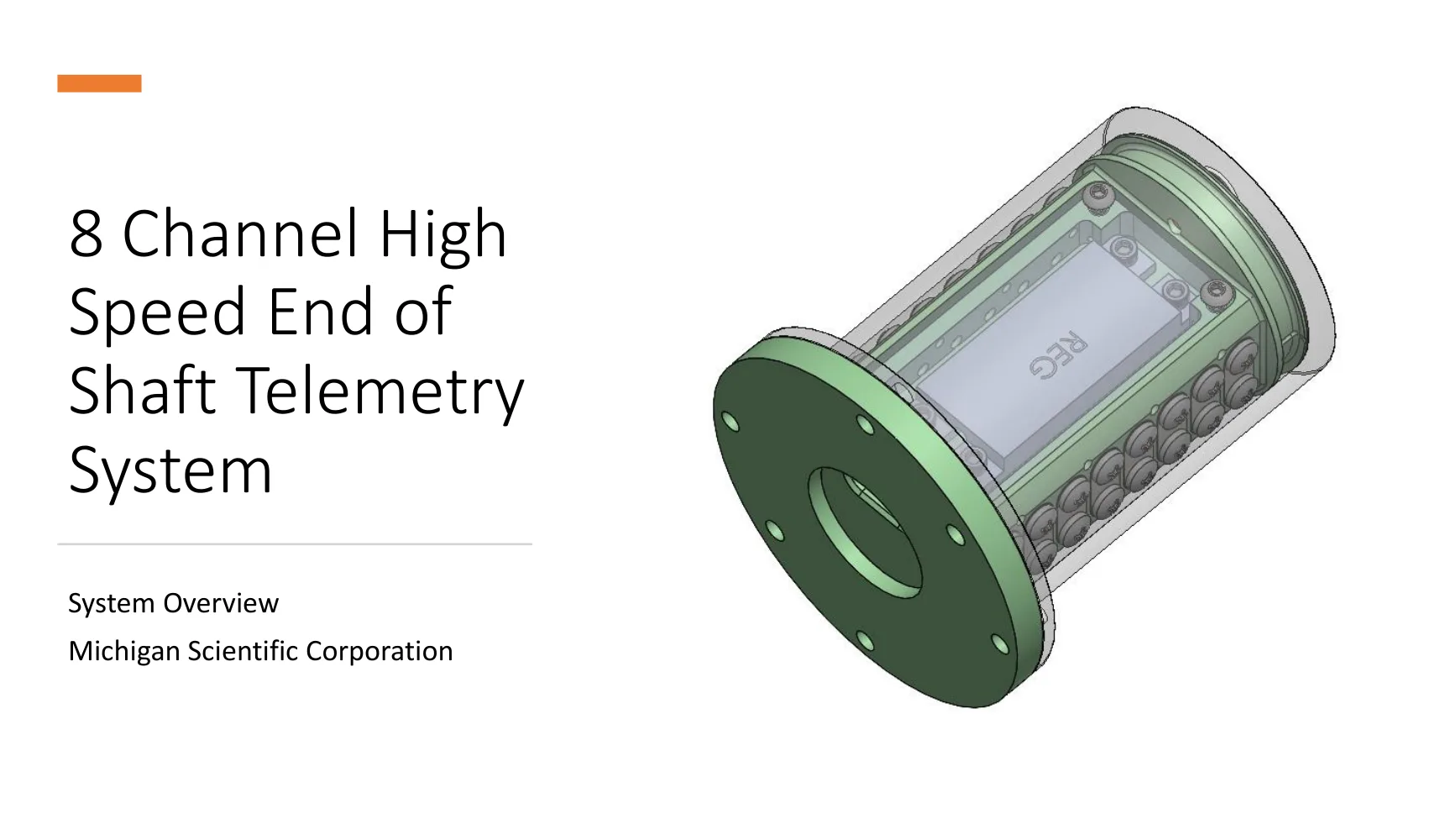

Fiches techniques et manuels
