AMP-SG-MH amplificatore miniatura a un canale per estensimetri
Amplificatore miniatura a un canale per estensimetri, con morsetti a saldare, 40,54 × 25,4 × 6,86 mm e 11 g, uscita ± 10 V, installato sul lato rotante a monte del collettore rotante.
- 11 g
- Peso
- 100 a 2000 V/V
- Guadagno
- ± 10 V
- Uscita
- 20 kHz
- Risposta in frequenza, −3 dB
- Alimentazione del ponte± 2,5 V o ± 5 V
- Tensione di alimentazione± 15 V CC
- Dimensioni40,54 × 25,4 × 6,86 mm
- Temperatura di esercizio−40 a 125 °C
Un ponte, 11 g, a monte del collettore rotante
L’AMP-SG-MH è un amplificatore miniatura a un canale per estensimetri, progettato per amplificare il segnale prima del passaggio attraverso un collettore rotante. Integra un’alimentazione del ponte bipolare a bassa deriva, ± 2,5 V (AMP-SG-MH-5) o ± 5 V (AMP-SG-MH-10), un amplificatore differenziale a basso rumore e una resistenza di taratura a shunt da 100 kΩ o 1 MΩ, commutata a distanza in un verso o nell’altro. Il guadagno si regola da 100 a 2000 V/V, l’uscita raggiunge ± 10 V e la risposta è di 20 kHz a −3 dB. Si alimenta a ± 15 V CC, misura 40,54 × 25,4 × 6,86 mm con i morsetti, pesa 11 g e funziona da −40 a 125 °C.
Viene incollato con Dow Corning 3145 RTV o fissato con una staffa metallica opzionale, avvitato su una superficie piana o applicato a un albero con un collare di serraggio. I fili vengono saldati ai morsetti con codice colore, come per qualsiasi dispositivo sensibile alle scariche elettrostatiche, ed è richiesto un ponte di Wheatstone completo. Con i morsetti di guadagno in cortocircuito il guadagno è di 2000 V/V; lasciati aperti è di 100 V/V; una resistenza consente qualsiasi valore intermedio; i morsetti di shunt funzionano allo stesso modo. Un apparecchio della serie PS come il PS-DC fornisce i ± 15 V, spegne l’alimentazione del ponte e attiva la taratura a shunt.
È destinato alle applicazioni in cui è necessario il condizionamento del segnale e lo spazio è limitato, con l’amplificatore posto vicino all’estensimetro sul lato rotante di un collettore rotante.
Caratteristiche
| Canali | 1 |
|---|---|
| Ingresso | Ponte di estensimetri (ponte intero) |
| Uscita | Tensione analogica |
| Campo di uscita | −10 a 10 V |
| Larghezza di banda | 20 kHz (−3 dB, guadagno 100 e 1000) |
| Rumore riferito all’ingresso | ≤ 0,7 µV (picco-picco, 0,01 a 10 Hz) |
| Guadagno | 100 a 2 000 V/V (100 o 2000 tramite ponticello, qualsiasi valore intermedio tramite resistenza esterna) |
| Impostazione del guadagno | Ponticello · Resistenza esterna |
| Taratura per shunt | Positiva · Negativa · A distanza |
| Resistenza di shunt | 100 · 1 000 kΩ (interna; 100 kΩ a 1 MΩ esterna) |
| Precisione del guadagno | ≤ 0,5 % (tipico: 0,05 % al guadagno 100, 0,50 % al guadagno 1000) |
| Coefficiente di temperatura del guadagno | ≤ 0.0025 %/°C |
| Offset d’ingresso | ≤ 50 µV (10 µV tipico) |
| Deriva dell’offset | ≤ 0,1 µV/°C (tipico; 0,1 µV/mese) |
| CMRR | 160 dB |
| Slew rate | 4 V/µs |
| Tempo di assestamento | 9 µs (guadagno 100) |
| Precisione dello shunt | ≤ 0.1 % |
| Tensione di alimentazione | 15 V (alimentazione simmetrica, ± 15 V CC) |
| Tensione di alimentazione del ponte | Da 5 a 10 V (± 2,5 V su AMP-SG-MH-5, ± 5 V su AMP-SG-MH-10, tensione continua costante bipolare; on/off a distanza) |
| Corrente assorbita | 15 mA (per polo, più il carico del ponte; + 15 mA durante la taratura per shunt) |
| Limite di corrente dell’alimentazione del ponte | 42 mA (84 mA su AMP-SG-MH-10) |
| Carico capacitivo massimo | 1 000 pF |
| Precisione dell’alimentazione del ponte | ≤ 0.4 % |
| Coefficiente di temperatura dell’alimentazione del ponte | ≤ 0.0005 %/°C |

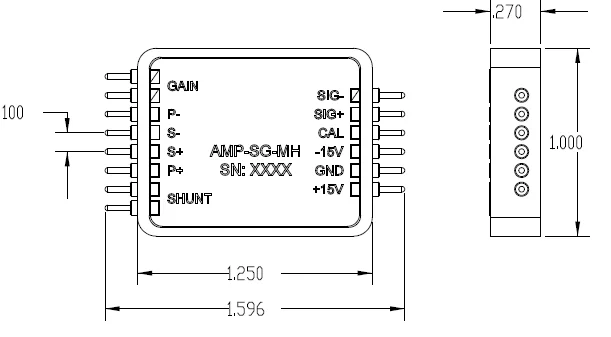

| Dimensioni | 40,54 × 25,4 × 6,86 mm (corpo lungo 31,75 mm) |
| Peso | 11 g |
| Temperatura di esercizio | −40 a 125 °C |
| Temperatura compensata | −40 a 85 °C |
| Collegamenti | Morsetti a saldare (passo di 2,54 mm) |
