Serie 540 sistema de telemetría, 1 a 3 canales 1 a 3 canales

Sistema de telemetría digital para uno a tres canales de puente de galgas extensométricas o termopares, con un transmisor de 14 bits de 12 g y un receptor analógico de ±10 V.

Solicitar presupuesto

Sistema de telemetría serie 540 (PDF) Todos los recursos

1 a 3: Canales
14 bits: Resolución
DC a 5 kHz: Ancho de banda de datos, un canal
12 g: Peso del transmisor

EntradasPuente de galgas extensométricas o termopar
SalidaAnalógica ±10 V
AlimentaciónBatería o inducción
Temperatura del transmisor−40 a 125 °C

Transmisor de 14 bits, de uno a tres canales

La serie M540 es un sistema de telemetría digital para uno a tres puentes de galgas extensométricas o termopares. Su transmisor incorpora una excitación de puente de 3,0 V, con su propia ganancia y su resistencia de shunt, seguida de un amplificador totalmente diferencial y de un filtro antisolapamiento aguas arriba de un convertidor de 14 bits. El ancho de banda de datos es de DC a 5 kHz en un canal y de DC a 2,5 kHz en tres. El transmisor de un canal mide 43,4 × 19,6 × 6,4 mm y el de tres canales 55,9 × 25,4 × 7,9 mm; pesa 12 g y funciona de −40 a 125 °C.

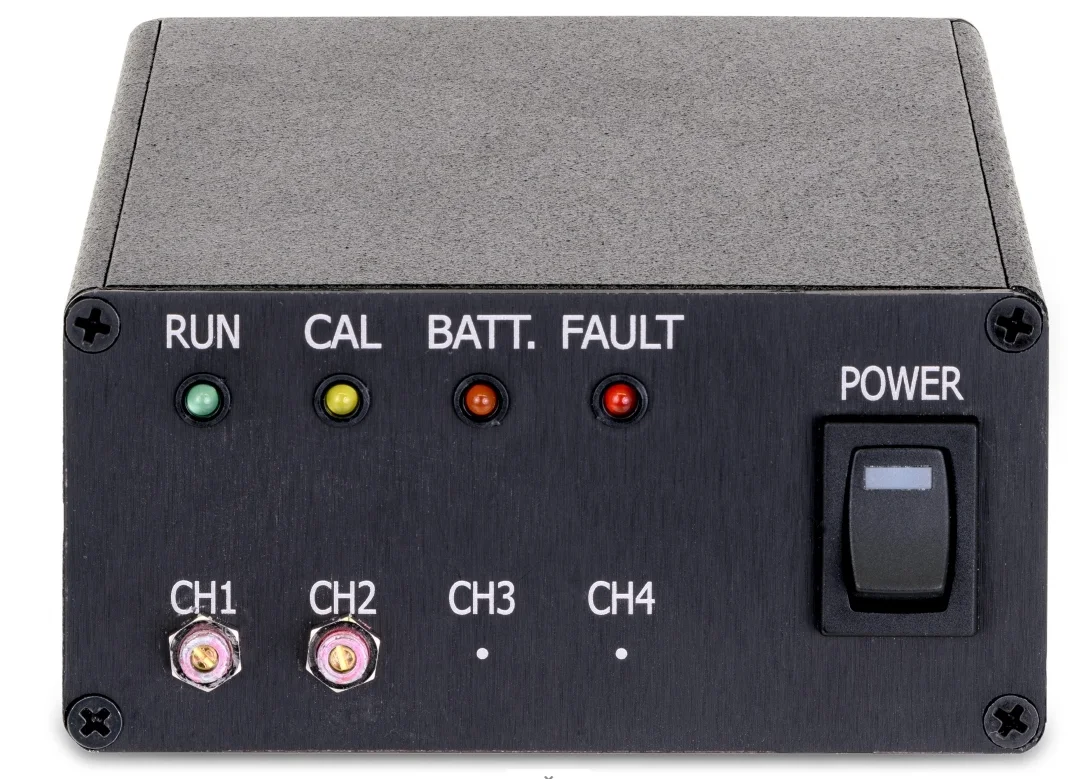

El transmisor se fija mediante cuatro taladros de montaje y se alimenta con 6 a 9 V CC, por batería o por inducción. Los datos se transmiten por un enlace de 2,4 GHz, con 16 canales RF. El receptor funciona con 9 a 36 V CC y admite dos antenas; la diversidad RF y la detección de errores protegen frente a los reflejos y las transmisiones ocultadas. Proporciona salidas ±10 V en un conector trasero, con frecuencias de corte de filtro de 100 Hz o 5 kHz y un ajuste opcional del offset de cero. Unos LED en el panel frontal y salidas de estado indican la calidad de transmisión, la alimentación baja y el estado del shunt.

Se utiliza para mediciones en equipos rotativos y allí donde no es posible llevar un sensor por cable. El transmisor M540 es también el que se integra en el transmisor de fijación mediante abrazadera CBT-mini y en la telemetría T3 en extremo de árbol.

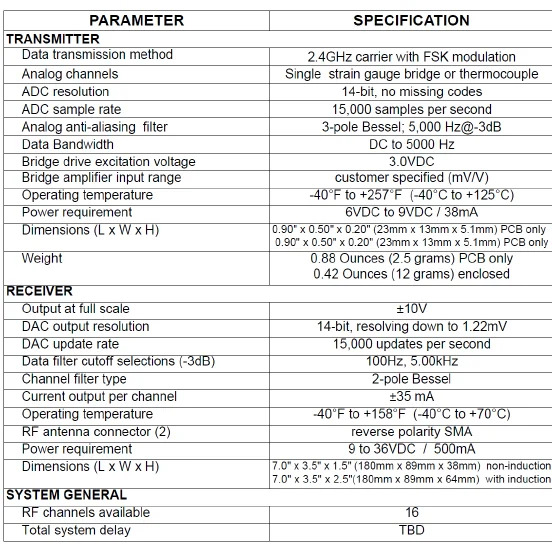

Características

Canales	1 a 3
Entrada	Puente de galgas extensométricas · Termopar
Salida	Tensión analógica
Rango de salida	−10 a 10 V
Ancho de banda	5 kHz (un canal; 2,5 kHz con tres canales; filtro del receptor 100 Hz o 5 kHz (−3 dB, Bessel de 2 polos))
Frecuencia de muestreo	15 kHz (actualizaciones del DAC del receptor)
Resolución	14 bits (sin códigos perdidos)
Ajuste de la ganancia	Definido por el cliente
Corriente de salida	35 mA
Resolución de la salida analógica	14 bits
Banda RF	2,4 GHz (modulación FSK; alcance medio a corto)
Canales RF	16
Tensión de alimentación	9 a 36 V (receptor; transmisor 6 a 9 V CC, 65 mA)
Fuente de alimentación	Batería · Inducción
Tensión de excitación	3 V
Corriente consumida	500 mA (receptor)

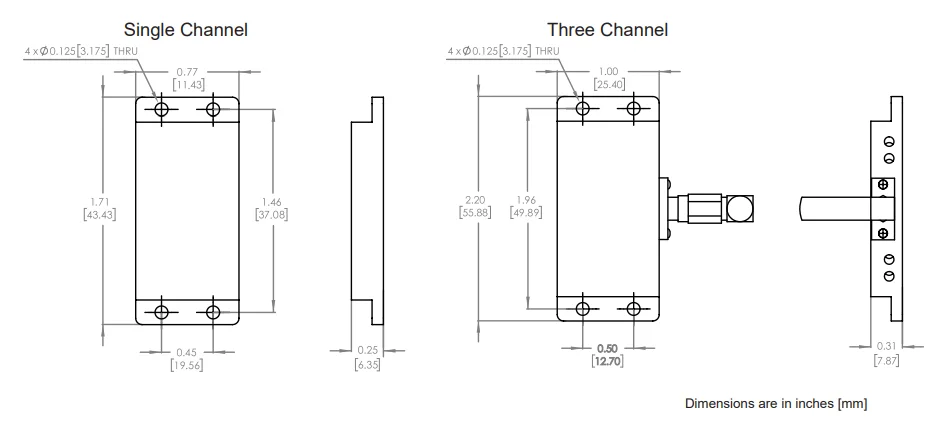

Dimensiones	43,4 × 19,6 × 6,4 mm (transmisor, una vía; tres vías 55,9 × 25,4 × 7,9 mm)
Peso	12 g (transmisor)
Dimensiones de la electrónica fija	180 × 89 × 38 mm (receptor; 64 mm de alto con inducción)
Temperatura de funcionamiento	−40 a 125 °C
Protección	Estanco (robusto)
Temperatura de funcionamiento de la electrónica fija	−40 a 70 °C
Conector	SMA de polaridad invertida (2 conectores de antena)
