EC-LV acondicionador para encoder, salida en tensión

Acondicionador en línea para encoder, que convierte los impulsos del encoder en una tensión de ± 10 V CC proporcional a la velocidad angular y en una tensión de 0 a 10 V CC proporcional a la posición angular, de 0 a 360°.

Solicitar presupuesto

Ficha técnica EC LV (PDF) Todos los recursos

± 10 V DC: Salida de velocidad
0 a 10 V CC: Salida de ángulo, 0 a 360°
5 a 20 V CC: Tensión de entrada
351 g: Peso

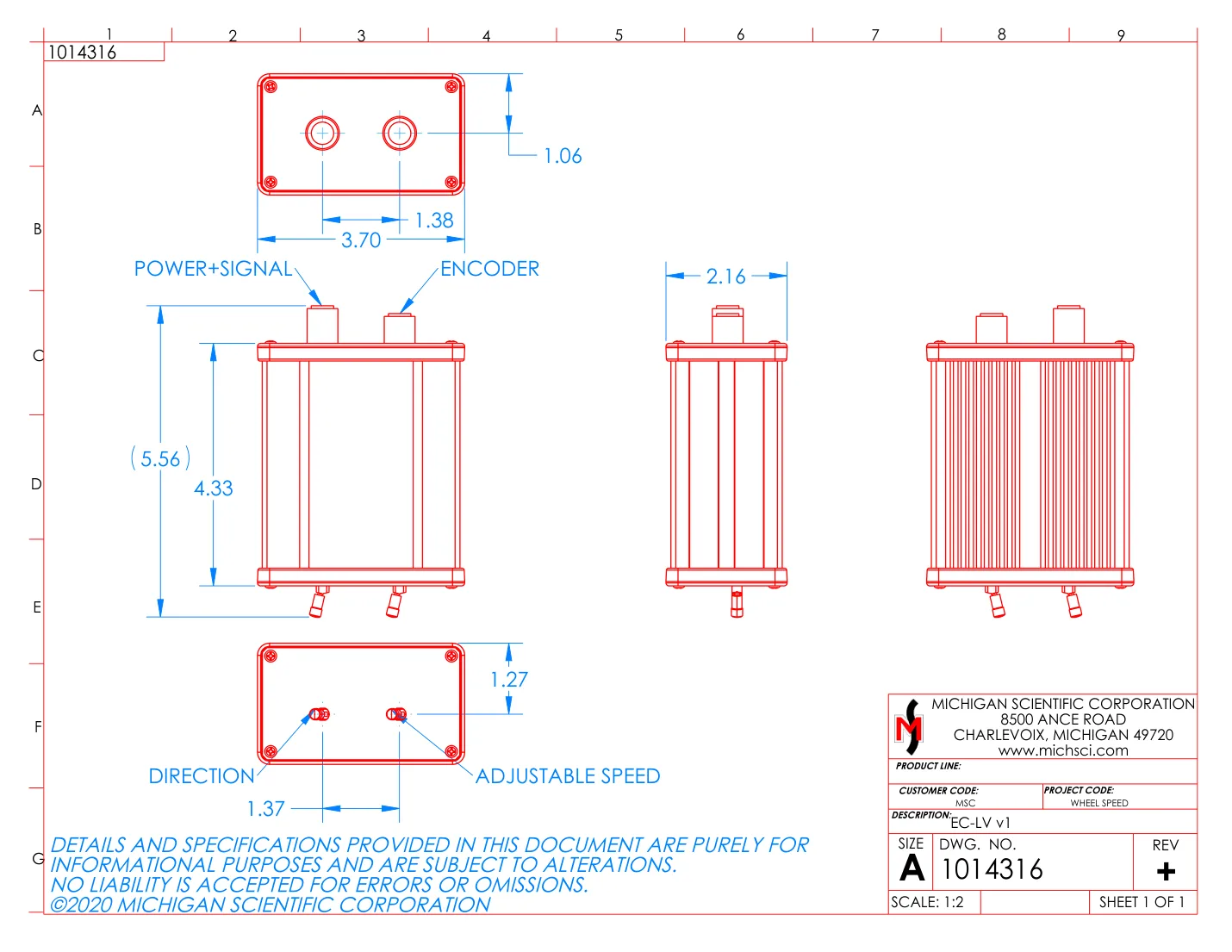

Dimensiones142 × 94 × 56 mm
Salidas del encoderA, B, I, A⊕B
Índice de protecciónIP40
Intervalo de temperatura−40 a 100 °C

En línea con el cable del encoder

El EC-LV es un acondicionador en línea para encoder, un convertidor frecuencia-tensión para los impulsos digitales de un sensor de impulsos de rueda o de anillos colectores con encoder incorporado. Además de las salidas de encoder estándar A, B, I y A⊕B, entrega una tensión de ± 10 V CC proporcional a la velocidad angular, una tensión de 0 a 10 V CC proporcional a la posición angular de 0 a 360°, y una salida seno-coseno de 10 V pico a pico. Funciona con 5 a 20 V CC, consume como máximo 270 mA, mide 142 × 94 × 56 mm, pesa 351 g, está clasificado IP40 y funciona de −40 a 100 °C.

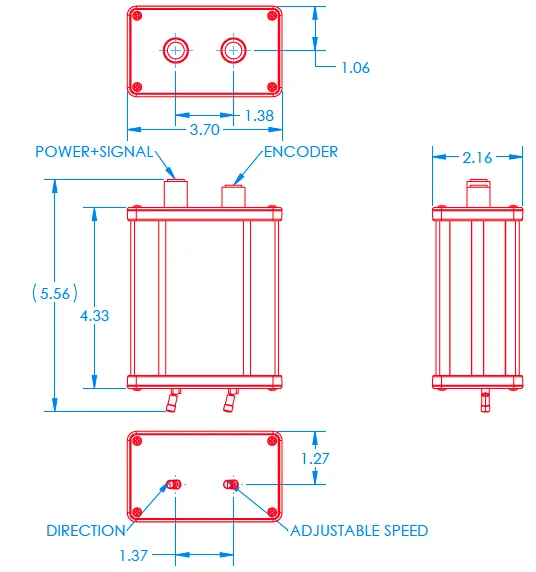

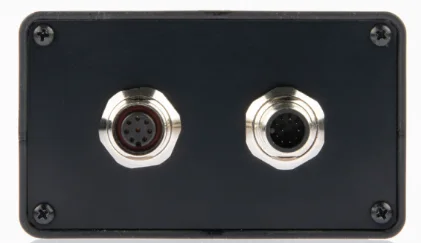

El EC-LV se inserta en línea en el cable del encoder, de modo que las tensiones no requieren ningún posprocesamiento ni alimentación adicional. Dispone de dos conectores, marcados ENCODER y POWER+SIGNAL, y las señales de encoder estándar siguen estando disponibles junto a las dos tensiones. El sentido de giro y el rango de medida de velocidad se ajustan con interruptores basculantes en el aparato; se entrega con dos rangos de velocidad preajustados, modificables bajo petición especial. Su entrada está protegida contra la inversión de tensión hasta 20 V CC.

Se utiliza con sensores de impulsos de rueda para registrar la velocidad y la distancia de las ruedas, hasta una velocidad cercana a cero, y para alimentar registradores incapaces de leer los impulsos de un encoder.

Características

Magnitudes medidas	Velocidad de rotación · Posición angular (sentido y rango de medida de velocidad mediante interruptores basculantes; dos rangos de velocidad preajustados, otros bajo petición)
Entrada	Encoder (sensor de impulsos de rueda, anillo colector con encoder incorporado)
Salida	Tensión analógica · Seno-coseno · Impulsos de encoder (seno-coseno 10 V pico a pico)

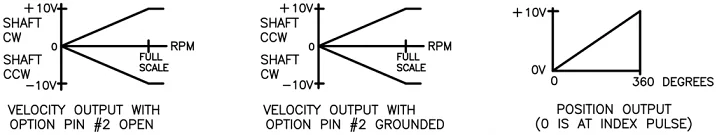

Rango de salida	−10 a 10 V (velocidad angular; posición angular: 0 a 10 V para 0 a 360°)
Señales de encoder	A · B · Índice · A⊕B
Tensión de alimentación	5 a 20 V (protección contra la inversión de polaridad 20 V CC)
Corriente consumida	270 mA
Dimensiones	142 × 94 × 56 mm (an × F × al)
Peso	351 g
Temperatura de funcionamiento	−40 a 100 °C
Protección	IP40
Función	Acondicionador de señales de encoder (en línea; convertidor frecuencia-tensión)
