Modelo T8 telemetría de 8 canales en el extremo del árbol 8 canales

Ocho canales en el extremo del árbol

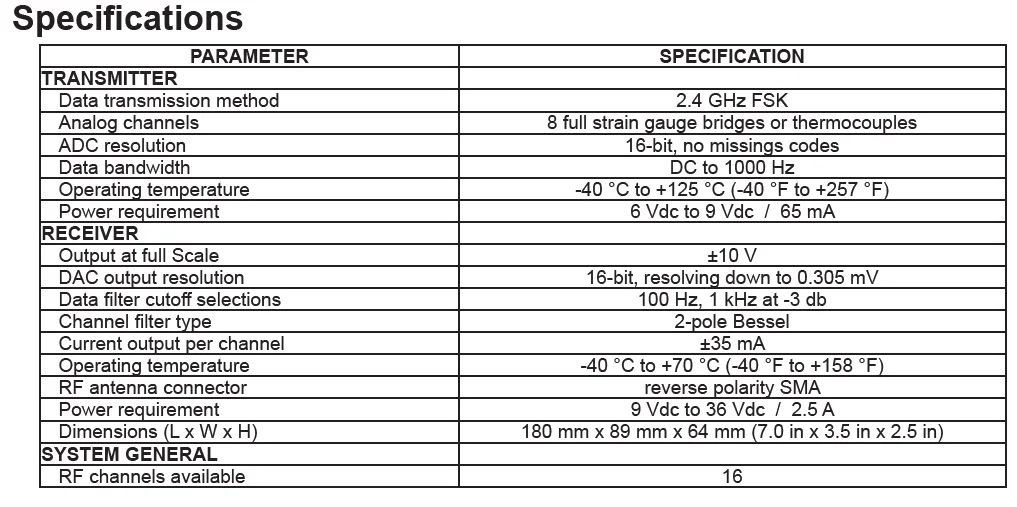

El T8 es un transmisor de telemetría en el extremo del árbol para ocho puentes completos de galgas extensométricas o termopares. Digitaliza a 16 bits, con un ancho de banda de datos de DC a 1 000 Hz, y transmite por RF con control de errores. Su carcasa sin rodamiento no tiene piezas de desgaste y no requiere mantenimiento periódico; la serie T ha sido probada a 24 000 rpm, sin que se haya establecido un límite superior. La carcasa mide 87,5 mm de largo, con un cuerpo de 57,4 mm y una brida de 75 mm, y funciona de −40 a 125 °C. El receptor entrega ±10 V por canal.

La base del T8 se fija al extremo del árbol con dos tornillos M4 de cabeza avellanada; los cables de los termopares pasan por su centro; se mecaniza un adaptador si es necesario. Cada termopar discurre por su propio orificio hasta un borna a tornillo, y el excedente de cable se sujeta con RTV o espuma. Después, la tapa de acceso y la cubierta exterior cierran la base. La paleta de la bobina primaria se coloca a unos 3 a 5 mm, con su línea de referencia alineada con la del T8. El receptor y la alimentación por inducción, en una misma caja, se alimentan con 9 a 36 V CC.

Transmite señales de galgas extensométricas y de termopares desde piezas rotativas, por ejemplo álabes en ensayos de turbinas de reacción, así como temperaturas de termopares tipo K desde rotores de motores eléctricos.
