Name: Collettore rotante tubulare B7-T-1.2W
Brand: Michigan Scientific
SKU: B7-T-1.2W

Collettore rotante tubulare a quattro canali, foro passante di 2 in

Il B4-2 è un collettore rotante tubulare a quattro canali specificati per 1 A. Si monta sull’albero, che attraversa il suo foro passante di 50,8 mm (2 in), e trasmette dal rotore allo statore i segnali di estensimetri, termocoppie e accelerometri, nonché basse tensioni. Le sue piste sono in lega d’argento massiccio e le sue spazzele in argento-grafite. Il rotore è dotato di morsetti saldanti contrassegnati da colori, raddoppiati da morsetti di riserva, e lo statore di un connettore fornito con il relativo connettore accoppiato. La sua larghezza è di 26,9 mm e gira fino a 7 000 giri/min, da −40 a 121 °C.

Durante l’installazione, il rotore è fissato all’albero con sei viti prigioniere #8-32, perpendicolarmente e concentricamente all’asse di rotazione; una boccola lo adatta agli alberi con diametro inferiore a 50,8 mm. I fili dei sensori corrono lungo l’esterno dell’albero e passano attraverso appositi slot del rotore fino ai morsetti saldanti, con filo flessibile di 24 AWG al massimo, poi vengono fissati all’albero e ricoperti di silicone RTV. Lo statore è mantenuto da un aggancio flessibile, come un piccolo cavo, una molla o una fascetta, e non tramite il suo cavo. I contatti in argento sono parti di usura: vengono ispezionati periodicamente e durano circa 100 milioni di giri in condizioni ideali.

Viene tipicamente utilizzato sugli alberi di trasmissione automobilistici, ad esempio per misurare la coppia dell’albero di trasmissione all’uscita del cambio o la coppia di un semiasse.

Collettore rotante tubolare a sei canali, foro passante da 2 in

Il B6-2 è un collettore rotante tubolare con sei canali specificati per 1 A. Si monta sull’albero, che attraversa il suo foro passante da 50,8 mm (2 in), e trasmette dal rotore allo statore i segnali di estensimetri, termocoppie e accelerometri, nonché basse tensioni. Le sue piste sono in lega di argento massiccio e le sue spazze in argento-grafite. Il rotore presenta morsetti saldanti contraddistinti dal colore, raddoppiati da morsetti di riserva, e lo statore un connettore Bendix PT02E-10-6P, fornito con il suo connettore complementare. La sua larghezza è di 26,9 mm e gira fino a 7 000 giri/min, da −40 a 121 °C.

Durante l’installazione, il rotore è fissato all’albero con sei viti prigioniere #8-32, perpendicolarmente e concentricamente all’asse di rotazione; una boccola lo adatta agli alberi con diametro inferiore a 50,8 mm. I fili dei sensori corrono lungo l’esterno dell’albero e passano attraverso appositi slot del rotore fino ai morsetti saldanti, con filo flessibile di 24 AWG al massimo, poi vengono fissati all’albero e ricoperti di silicone RTV. Lo statore è mantenuto da un aggancio flessibile, come un piccolo cavo, una molla o una fascetta, e non tramite il suo cavo. I contatti in argento sono parti di usura: vengono ispezionati periodicamente e durano circa 100 milioni di giri in condizioni ideali.

Viene utilizzato sugli alberi di trasmissione automobilistici, ad esempio per misurare la coppia dell’albero di trasmissione all’uscita del cambio, la coppia di un semiasse, oppure la coppia e la forza assiale sullo stesso albero di trasmissione.

Collettore rotante tubolare a otto canali, foro passante da 2 in

Il B8-2 è un collettore rotante tubolare con otto canali specificati per 1 A. Si monta sull’albero, che attraversa il suo foro passante da 50,8 mm (2 in), e trasmette dal rotore allo statore i segnali di estensimetri, termocoppie e accelerometri, nonché basse tensioni. Le sue piste sono in lega di argento massiccio e le sue spazze in argento-grafite. Il rotore presenta morsetti saldanti contraddistinti dal colore e lo statore un connettore. La sua larghezza è di 26,9 mm, la sua massa di 0,9 kg, e gira fino a 7 000 giri/min, da −40 a 121 °C.

Durante l’installazione, il rotore è fissato all’albero con sei viti prigioniere #8-32, perpendicolarmente e concentricamente all’asse di rotazione; una boccola lo adatta agli alberi con diametro inferiore a 50,8 mm. I fili dei sensori corrono lungo l’esterno dell’albero e passano attraverso appositi slot del rotore fino ai morsetti saldanti, con filo flessibile di 24 AWG al massimo, poi vengono fissati all’albero e ricoperti di silicone RTV. Lo statore è mantenuto da un aggancio flessibile, come un piccolo cavo, una molla o una fascetta, e non tramite il suo cavo. I contatti in argento sono parti di usura: vengono ispezionati periodicamente e durano circa 100 milioni di giri in condizioni ideali.

Viene utilizzato su alberi di trasmissione e sem assi automobilistici, quando servono più canali che sul B4-2 o sul B6-2.

Collettore rotante tubolare a quattro canali con encoder di velocità

Il B4-2/E60 è il collettore rotante tubolare della serie B a quattro canali con encoder di velocità integrato. Si monta sull’albero, che attraversa il suo foro passante da 50,8 mm (2 in), e trasmette i segnali di estensimetri, termocoppie e accelerometri, nonché basse tensioni, tramite quattro canali specificati per 1 A. L’encoder è un sensore a effetto Hall che fornisce un segnale quadro di 5 V compatibile TTL a 60 impulsi per giro, così che la velocità venga misurata fino a 0 giri/min; è alimentato da 5,5 a 45 V CC. La sua lunghezza è di 33 mm e gira fino a 7 000 giri/min, da −40 a 121 °C.

Durante l’installazione, il rotore è fissato all’albero con sei grani #8-32, in modo perpendicolare e concentrico all’asse di rotazione; una boccola lo adatta ad alberi di diametro inferiore a 50,8 mm. I fili dei sensori corrono lungo l’esterno dell’albero e passano attraverso le fessure del rotore fino ai morsetti per saldatura, in filo flessibile di 24 AWG al massimo, quindi vengono fissati all’albero e rivestiti con silicone RTV. Lo statore è mantenuto da un vincolo flessibile, quale un piccolo cavo, una molla o una fascetta, e non mediante il suo cavo. I contatti in argento sono parti di usura: vengono ispezionati periodicamente e durano circa 100 milioni di giri in condizioni ideali. Ogni insieme è fornito con un cavo da 4,6 m (15 ft) e un solo connettore complementare, per il connettore Bendix JT02RE-10-35P dello statore.

È utilizzato su alberi di trasmissione e semiasse automotive, quando coppia e velocità di rotazione vengono registrate sullo stesso insieme.

Collettore rotante tubolare a sei canali con encoder di velocità

Il B6-2/E60 è il collettore rotante tubolare della serie B a sei canali con encoder di velocità integrato. Si monta sull’albero, che attraversa il suo foro passante da 50,8 mm (2 in), e trasmette i segnali di estensimetri, termocoppie e accelerometri, nonché basse tensioni, tramite sei canali specificati per 1 A. L’encoder è un sensore a effetto Hall che eroga un’onda quadra di 5 V compatibile TTL a 60 impulsi per giro, per cui la velocità è misurabile fino a 0 giri/min; è alimentato da 5,5 a 45 V CC. È lungo 33 mm e gira fino a 7 000 giri/min, da −40 a 121 °C.

Durante l’installazione, il rotore è fissato all’albero con sei grani #8-32, in modo perpendicolare e concentrico all’asse di rotazione; una boccola lo adatta ad alberi di diametro inferiore a 50,8 mm. I fili dei sensori corrono lungo l’esterno dell’albero e passano attraverso le fessure del rotore fino ai morsetti per saldatura, in filo flessibile di 24 AWG al massimo, quindi vengono fissati all’albero e rivestiti con silicone RTV. Lo statore è mantenuto da un vincolo flessibile, quale un piccolo cavo, una molla o una fascetta, e non mediante il suo cavo. I contatti in argento sono parti di usura: vengono ispezionati periodicamente e durano circa 100 milioni di giri in condizioni ideali. Ogni insieme è fornito con un cavo da 4,6 m (15 ft) e un solo connettore complementare, per il connettore Bendix JT02RE-10-35P dello statore.

È utilizzato su alberi di trasmissione automotive, ad esempio per registrare coppia, forza assiale e velocità di rotazione sullo stesso albero di trasmissione o semiasse.

Collettore rotante tubolare a otto canali con encoder di velocità

Il B8-2/E60 è il collettore rotante tubolare della serie B a otto canali con encoder di velocità integrato. Si monta sull’albero, che attraversa il suo foro passante da 50,8 mm (2 in), e trasmette i segnali di estensimetri, termocoppie e accelerometri, nonché basse tensioni, tramite otto canali specificati per 1 A. L’encoder è un sensore a effetto Hall che eroga un’onda quadra di 5 V compatibile TTL a 60 impulsi per giro, per cui la velocità è misurabile fino a 0 giri/min; è alimentato da 5,5 a 45 V CC. È lungo 33 mm e gira fino a 7 000 giri/min, da −40 a 121 °C.

Durante l’installazione, il rotore è fissato all’albero con sei grani #8-32, in modo perpendicolare e concentrico all’asse di rotazione; una boccola lo adatta ad alberi di diametro inferiore a 50,8 mm. I fili dei sensori corrono lungo l’esterno dell’albero e passano attraverso le fessure del rotore fino ai morsetti per saldatura, in filo flessibile di 24 AWG al massimo, quindi vengono fissati all’albero e rivestiti con silicone RTV. Lo statore è mantenuto da un vincolo flessibile, quale un piccolo cavo, una molla o una fascetta, e non mediante il suo cavo. I contatti in argento sono parti di usura: vengono ispezionati periodicamente e durano circa 100 milioni di giri in condizioni ideali. Ogni insieme è fornito con un cavo da 4,6 m (15 ft) e un solo connettore complementare, per il connettore Bendix JT02RE-10-35P dello statore.

È utilizzato su alberi di trasmissione automotive, ad esempio per misurare coppia e spinta sullo stesso albero, o fino a cinque segnali di estensimetri o termocoppie amplificati sul lato rotante, insieme alla velocità di rotazione dell’albero.

Collettore rotante tubolare stagno a quattro canali

Il B4-2W è un collettore rotante tubolare stagno con quattro canali specificati per 1 A. Si monta sull’albero, che passa nel suo foro passante di 50,8 mm (2 in), e trasmette dal rotore allo statore i segnali di estensimetri, termocoppie e accelerometri, nonché basse tensioni; guarnizioni appositamente progettate lo proteggono da acqua, fango, neve, polvere e altri contaminanti. Le sue piste sono in lega d’argento massiccio e le sue spazzole in argento-grafite. Il rotore è dotato di morsetti saldanti contrassegnati da colori e lo statore di un connettore Bendix PT02E-8-4P. Il suo statore misura 105,7 mm di diametro, è lungo 32,5 mm e pesa 1,25 kg, con una variazione di resistenza di contatto di 0,1 Ω di picco; gira fino a 7 000 giri/min, da −40 a 121 °C.

Durante l’installazione, il rotore è fissato all’albero con sei viti prigioniere #8-32, perpendicolarmente e concentricamente all’asse di rotazione; una boccola lo adatta agli alberi con diametro inferiore a 50,8 mm. I fili dei sensori corrono lungo l’esterno dell’albero e passano attraverso appositi slot del rotore fino ai morsetti saldanti, con filo flessibile di 24 AWG al massimo, poi vengono fissati all’albero e ricoperti di silicone RTV. Lo statore è mantenuto da un aggancio flessibile, come un piccolo cavo, una molla o una fascetta, e non tramite il suo cavo. I contatti in argento sono parti di usura: vengono ispezionati periodicamente e durano circa 100 milioni di giri in condizioni ideali.

Viene utilizzato sugli alberi di trasmissione automobilistici durante le prove su strada, sotto la pioggia, nel fango o nella neve, ad esempio per misurare la coppia di un albero di trasmissione o di un semiasse.

Collettore rotante tubolare stagno a sei canali

Il B6-2W è un collettore rotante tubolare stagno con sei canali specificati per 1 A. Si monta sull’albero, che passa nel suo foro passante di 50,8 mm (2 in), e trasmette dal rotore allo statore i segnali di estensimetri, termocoppie e accelerometri, nonché basse tensioni; guarnizioni appositamente progettate lo proteggono da acqua, fango, neve, polvere e altri contaminanti. Le sue piste sono in lega d’argento massiccio e le sue spazzole in argento-grafite. Il rotore è dotato di morsetti saldanti contrassegnati da colori e lo statore di un connettore. Il suo statore misura 105,7 mm di diametro ed è lungo 32,5 mm; gira fino a 7 000 giri/min, da −40 a 121 °C.

Durante l’installazione, il rotore è fissato all’albero con sei viti prigioniere #8-32, perpendicolarmente e concentricamente all’asse di rotazione; una boccola lo adatta agli alberi con diametro inferiore a 50,8 mm. I fili dei sensori corrono lungo l’esterno dell’albero e passano attraverso appositi slot del rotore fino ai morsetti saldanti, con filo flessibile di 24 AWG al massimo, poi vengono fissati all’albero e ricoperti di silicone RTV. Lo statore è mantenuto da un aggancio flessibile, come un piccolo cavo, una molla o una fascetta, e non tramite il suo cavo. I contatti in argento sono parti di usura: vengono ispezionati periodicamente e durano circa 100 milioni di giri in condizioni ideali.

Viene utilizzato sugli alberi di trasmissione automobilistici durante le prove su strada, sotto la pioggia, nel fango o nella neve, ad esempio per misurare coppia e forza assiale sullo stesso albero di trasmissione.

Collettore rotante tubolare stagno di spessore ridotto

Il B4-2WT è un collettore rotante tubolare stagno di spessore ridotto, largo 20 mm, con quattro canali specificati per 1 A. Si monta sull’albero, che passa nel suo foro passante di 50,8 mm (2 in), e trasmette dal rotore allo statore i segnali di estensimetri, termocoppie e accelerometri, nonché basse tensioni; guarnizioni labirintiche a contatto assente lo proteggono da acqua, fango, neve, polvere e altri contaminanti. Le sue piste sono in lega d’argento massiccio e le sue spazzole in argento-grafite. Il rotore è dotato di morsetti saldanti e lo statore di un connettore, sostituibile con una piastra a morsetti più bassa. Il suo statore misura 93,7 mm di diametro e pesa 1,16 kg, con una variazione di resistenza di contatto di 0,1 Ω di picco; gira fino a 7 000 giri/min.

Durante l’installazione, il rotore è fissato all’albero con sei viti prigioniere #8-32, perpendicolarmente e concentricamente all’asse di rotazione; una boccola lo adatta agli alberi con diametro inferiore a 50,8 mm. I fili dei sensori corrono lungo l’esterno dell’albero e passano attraverso appositi slot del rotore fino ai morsetti saldanti, con filo flessibile di 24 AWG al massimo, poi vengono fissati all’albero e ricoperti di silicone RTV. Lo statore è mantenuto da un aggancio flessibile, come un piccolo cavo, una molla o una fascetta, e non tramite il suo cavo. I contatti in argento sono parti di usura: vengono ispezionati periodicamente e durano circa 100 milioni di giri in condizioni ideali.

Viene utilizzato sugli alberi di trasmissione automobilistici nelle prove su strada, quando lo spazio disponibile sull’albero è ridotto.

Collettore rotante tubolare a quattro canali, foro passante di 3,2 in

Il B4-3.2 è un collettore rotante tubolare aperto con quattro canali specificati per 1 A. Si monta sull’albero, che passa nel suo foro passante di 81,3 mm (3,2 in), e trasmette dal rotore allo statore i segnali di estensimetri, termocoppie e accelerometri, nonché basse tensioni. Le sue piste sono in lega d’argento massiccio e le sue spazzole in argento-grafite. Il rotore porta morsetti da saldare e lo statore un connettore. È largo 26,9 mm e gira fino a 4 500 giri/min, da −40 a 121 °C.

Durante l’installazione, il rotore è fissato all’albero con grani di regolazione, perpendicolarmente e concentricamente all’asse di rotazione; una boccola lo adatta agli alberi di diametro inferiore a 81,3 mm. I fili dei sensori corrono lungo l’esterno dell’albero e passano attraverso le fessure del rotore fino ai morsetti da saldare, in filo flessibile di 24 AWG al massimo, quindi vengono fissati all’albero e ricoperti di silicone RTV. Lo statore è mantenuto da un fissaggio antirrotazione flessibile, ad esempio un piccolo cavo, una molla o un fermacavo, e non tramite il suo cavo. I contatti in argento sono parti di usura: vengono ispezionati periodicamente e durano circa 100 milioni di giri in condizioni ideali.

Viene utilizzato su alberi di grandi dimensioni, su banchi prova e banchi dinamometrici.

Collettore rotante tubolare a sei canali, foro passante di 3,2 in

Il B6-3.2 è un collettore rotante tubolare aperto con sei canali specificati per 1 A. Si monta sull’albero, che attraversa il suo foro passante di 81,3 mm (3,2 in), e trasmette dal rotore allo statore i segnali di estensimetri, termocoppie e accelerometri, nonché basse tensioni. Le sue piste sono in lega d’argento massiccio e le sue spazzole in argento-grafite. Il rotore porta morsetti da saldare e lo statore un connettore. È largo 26,9 mm e gira fino a 4 500 giri/min, da −40 a 121 °C.

Durante l’installazione, il rotore è fissato all’albero con grani di regolazione, perpendicolarmente e concentricamente all’asse di rotazione; una boccola lo adatta agli alberi di diametro inferiore a 81,3 mm. I fili dei sensori corrono lungo l’esterno dell’albero e passano attraverso le fessure del rotore fino ai morsetti da saldare, in filo flessibile di 24 AWG al massimo, quindi vengono fissati all’albero e ricoperti di silicone RTV. Lo statore è mantenuto da un fissaggio antirrotazione flessibile, ad esempio un piccolo cavo, una molla o un fermacavo, e non tramite il suo cavo. I contatti in argento sono parti di usura: vengono ispezionati periodicamente e durano circa 100 milioni di giri in condizioni ideali.

Viene utilizzato su alberi di grandi dimensioni, su banchi prova e banchi dinamometrici, quando sono necessari più canali rispetto al B4-3.2.

Collettore rotante tubolare stagno a sei canali, foro passante di 3,2 in

Il B6-3.2W è un collettore rotante tubolare stagno con sei canali specificati per 1 A. Si monta sull’albero, che attraversa il suo foro passante di 81,3 mm (3,2 in), e trasmette dal rotore allo statore i segnali di estensimetri, termocoppie e accelerometri, nonché basse tensioni; guarnizioni appositamente progettate lo proteggono da acqua, fango, neve, polvere e altri contaminanti. Le sue piste sono in lega d’argento massiccio e le sue spazzole in argento-grafite. Il rotore porta morsetti da saldare contrassegnati da colori e lo statore un connettore. Il suo statore misura 93,7 mm di diametro ed è lungo 41,2 mm; gira fino a 4 500 giri/min, da −40 a 121 °C.

Durante l’installazione, il rotore è fissato all’albero con grani di regolazione, perpendicolarmente e concentricamente all’asse di rotazione; una boccola lo adatta agli alberi di diametro inferiore a 81,3 mm. I fili dei sensori corrono lungo l’esterno dell’albero e passano attraverso le fessure del rotore fino ai morsetti da saldare, in filo flessibile di 24 AWG al massimo, quindi vengono fissati all’albero e ricoperti di silicone RTV. Lo statore è mantenuto da un fissaggio antirrotazione flessibile, ad esempio un piccolo cavo, una molla o un fermacavo, e non tramite il suo cavo. I contatti in argento sono parti di usura: vengono ispezionati periodicamente e durano circa 100 milioni di giri in condizioni ideali.

È utilizzato su alberi di trasmissione automobilistici di grandi dimensioni nelle prove su strada, ad esempio per misurare coppia e forza assiale sullo stesso albero, oppure con amplificatori per estensimetri sul lato rotante.

Collettore rotante tubolare stagno con encoder di velocità, foro passante di 3,2 in

Il B6-3.2W/E60 è il collettore rotante tubolare stagno B6-3.2W equipaggiato con un encoder di 60 impulsi per giro per la velocità dell’albero. Si monta sull’albero, che attraversa il suo foro passante di 81,3 mm (3,2 in), e trasmette i segnali di estensimetri, termocoppie e accelerometri, oltre a basse tensioni, attraverso sei canali specificati per 1 A; guarnizioni appositamente progettate lo proteggono da acqua, fango, neve, polvere e altri contaminanti. Le sue piste sono in lega d’argento massiccio e le spazzole in argento-grafite. Lo statore misura 93,7 mm di diametro e la lunghezza è di 41,2 mm; ruota fino a 4 500 giri/min, da −40 a 121 °C.

Durante l’installazione, il rotore è fissato all’albero con grani di regolazione, perpendicolarmente e concentricamente all’asse di rotazione; una boccola lo adatta agli alberi di diametro inferiore a 81,3 mm. I fili dei sensori corrono lungo l’esterno dell’albero e passano attraverso le fessure del rotore fino ai morsetti da saldare, in filo flessibile di 24 AWG al massimo, quindi vengono fissati all’albero e ricoperti di silicone RTV. Lo statore è mantenuto da un fissaggio antirrotazione flessibile, ad esempio un piccolo cavo, una molla o un fermacavo, e non tramite il suo cavo. I contatti in argento sono parti di usura: vengono ispezionati periodicamente e durano circa 100 milioni di giri in condizioni ideali.

È utilizzato su alberi di trasmissione automobilistici di grandi dimensioni nelle prove su strada, quando coppia e velocità dell’albero vengono registrate sullo stesso assieme.

Collettore rotante tubolare stagno per semiassi da 31,5 mm

Il B7-T-1.24W è un collettore rotante tubolare stagno con sette canali specificati per 1 A. Si monta su un semiasse da 31,5 mm, che attraversa il suo foro passante, e trasmette dal rotore allo statore i segnali di estensimetri, termocoppie e accelerometri, oltre a basse tensioni. Le sue piste sono in lega d’argento massiccio e le spazzole in argento-grafite. Lo statore misura 71,8 mm di diametro e la lunghezza è di 71,7 mm; ruota fino a 3 500 giri/min, da −40 a 121 °C.

In fase di installazione, il rotore è fissato sul semiasse in modo perpendicolare e concentrico all’asse di rotazione. I fili dei sensori corrono lungo l’albero fino ai morsetti del rotore e vi sono fissati, e lo statore è sostenuto da un vincolo flessibile e non dal suo cavo. I contatti in argento sono parti di usura e vengono ispezionati periodicamente.

È utilizzato per la misura di lunga durata della coppia sul semiasse, in ogni condizione atmosferica.

Collettore rotante tubolare stagno per semiassi da 30 mm

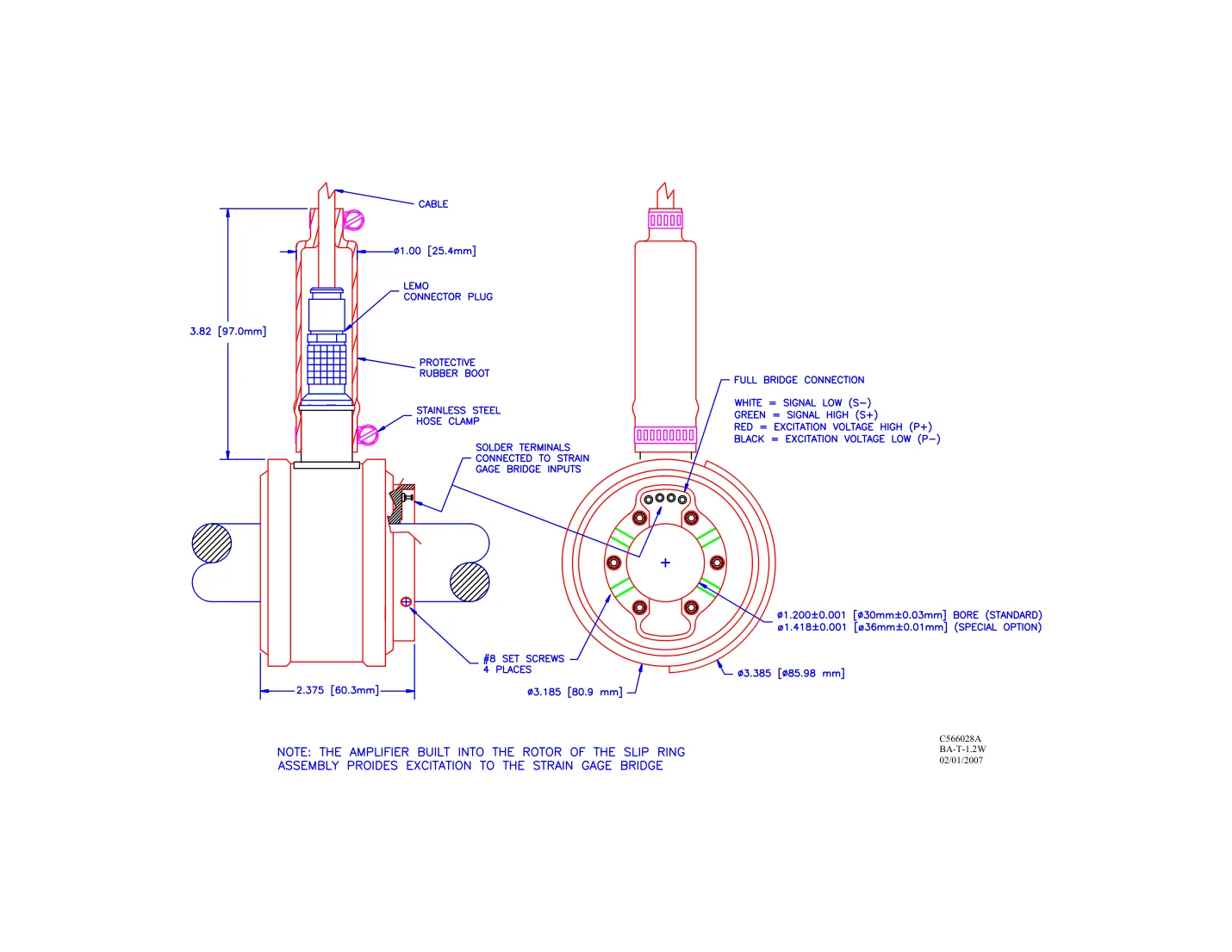

Il B7-T-1.2W è un collettore rotante tubolare stagno con sette canali specificati per 1 A. Si monta su un semiasse da 30 mm, che attraversa il suo foro passante, e trasmette dal rotore allo statore i segnali di estensimetri, termocoppie e accelerometri, oltre a basse tensioni. Le sue piste sono in lega d’argento massiccio e le spazzole in argento-grafite. Lo statore misura 71,8 mm di diametro e la lunghezza è di 71,7 mm; ruota fino a 3 500 giri/min, da −40 a 121 °C.

In fase di installazione, il rotore è fissato sul semiasse in modo perpendicolare e concentrico all’asse di rotazione. I fili dei sensori corrono lungo l’albero fino ai morsetti del rotore e vi sono fissati, e lo statore è sostenuto da un vincolo flessibile e non dal suo cavo. I contatti in argento sono parti di usura e vengono ispezionati periodicamente.

È utilizzato per la misura di lunga durata della coppia sul semiasse, in ogni condizione atmosferica.

Canali	4
Sensore di rotazione	Nessuno
Corrente per canale	1 A
Montaggio	Foro passante
Velocità max	7 000 giri/min
Diametro dell’albero	50,8 mm
Dimensioni	lunghezza 26,92 mm
Collegamenti	Morsetti a saldare · Connettore (rotore: morsetti a saldare · statore: connettore)

Canali	6
Sensore di rotazione	Nessuno
Corrente per canale	1 A
Montaggio	Foro passante
Velocità max	7 000 giri/min
Diametro dell’albero	50,8 mm
Dimensioni	lunghezza 26,92 mm
Collegamenti	Morsetti a saldare · Connettore (rotore: morsetti a saldare · statore: connettore)

Canali	8
Sensore di rotazione	Nessuno
Corrente per canale	1 A
Montaggio	Foro passante
Velocità max	7 000 giri/min
Diametro dell’albero	50,8 mm
Dimensioni	lunghezza 26,92 mm
Collegamenti	Morsetti a saldare · Connettore (rotore: morsetti a saldare · statore: connettore)

Canali	4
Sensore di rotazione	Encoder
Risoluzione dell’encoder	60 imp./giro
Corrente per canale	1 A
Montaggio	Foro passante
Velocità max	7 000 giri/min
Diametro dell’albero	50,8 mm
Dimensioni	lunghezza 33 mm
Temperatura di esercizio	−40 a 121 °C
Collegamenti	Morsetti a saldare · Connettore (rotore: morsetti a saldare · statore: connettore)

Canali	6
Sensore di rotazione	Encoder
Risoluzione dell’encoder	60 imp./giro
Corrente per canale	1 A
Montaggio	Foro passante
Velocità max	7 000 giri/min
Diametro dell’albero	50,8 mm
Dimensioni	lunghezza 33 mm
Temperatura di esercizio	−40 a 121 °C
Collegamenti	Morsetti a saldare · Connettore (rotore: morsetti a saldare · statore: connettore)

B7-T-1.2W collettore rotante tubolare Serie B

Collettore rotante tubulare a quattro canali, foro passante di 2 in

Collettore rotante tubolare a sei canali, foro passante da 2 in

Collettore rotante tubolare a otto canali, foro passante da 2 in

Collettore rotante tubolare a quattro canali con encoder di velocità

Collettore rotante tubolare a sei canali con encoder di velocità

Collettore rotante tubolare a otto canali con encoder di velocità

Collettore rotante tubolare stagno a quattro canali

Collettore rotante tubolare stagno a sei canali

Collettore rotante tubolare stagno di spessore ridotto

Collettore rotante tubolare a quattro canali, foro passante di 3,2 in

Collettore rotante tubolare a sei canali, foro passante di 3,2 in

Collettore rotante tubolare stagno a sei canali, foro passante di 3,2 in

Collettore rotante tubolare stagno con encoder di velocità, foro passante di 3,2 in

Collettore rotante tubolare stagno per semiassi da 31,5 mm

Collettore rotante tubolare stagno per semiassi da 30 mm
