Misura di coppia, velocità e temperatura sui cambi di una mietitrebbia

  • Coppia del cambio
  • Coppia della puleggia e dell’ingranaggio
  • Velocità dell’albero
  • Temperatura del cambio
  • Forze sui parti in movimento
Puleggia di trasmissione e pignone di trasmissione della mietitrebbia, ognuno equipaggiato con estensimetri e un collettore rotante in estremità dell’albero
Una puleggia di trasmissione e una corona di trasmissione di mietitrebbia, con estensimetri, ciascuna con il suo collettore rotante in fondo all’albero. Foto Michigan Scientific.

In sintesi

Le pulegge, gli ingranaggi e gli alberi del cambio della mietitrebbia sono dotati di estensimetri, così che le parti stesse della macchina diventino i trasduttori. Un collettore rotante in fondo all’albero con 4 o 10 canali, un collettore rotante tubolare o un trasmettitore di telemetria a fascetta trasferisce il segnale del ponte dalla parte rotante. Velocità e temperatura vengono registrate insieme alla coppia; la coppia moltiplicata per la velocità dà la potenza assorbita da ciascun sistema, ed è così che si individuano le perdite.

da 4 a 10
canali su un collettore rotante della serie S in fondo all’albero
12 000 giri/min
velocità massima della serie S
da 1,1 a 444 kN
celle di carico TR3D triassiali, per asse

Punti di misura

La ripartizione della potenza della macchina viene misurata sistema per sistema, su mietitrebble diesel ed elettriche, in funzionamento normale in campo e in condizioni di prova definite. La coppia viene rilevata sulle pulegge, sugli ingranaggi e sugli alberi del cambio; la velocità e la temperatura negli stessi punti. Le forze sui parti in movimento, pale del rotore e barre del nastro di alimentazione, vengono rilevate con celle di carico o estensimetri sulla parte.

Nessun trasduttore di catalogo si installa al posto di una puleggia né all’interno di un cambio. La parte stessa viene dotata di estensimetri, e la strumentazione è progettata per modificare il meno possibile la resistenza e le altre caratteristiche della parte.

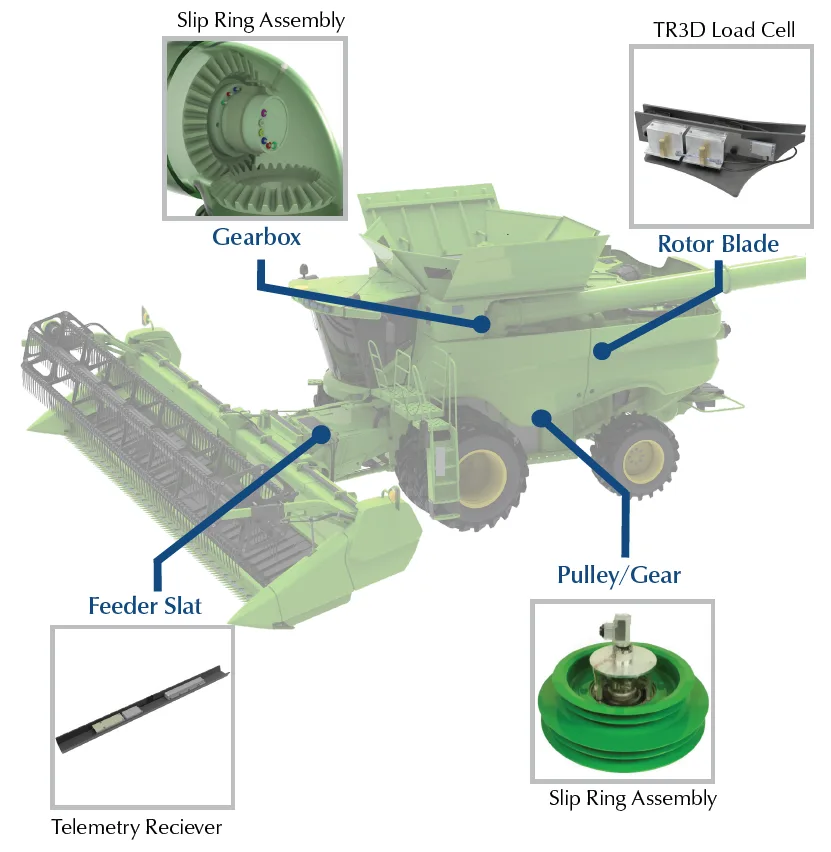

Illustrazione di una mietitrebbia con i punti di misura indicati: cambio e puleggia con collettori rotanti, pala del rotore con celle di carico triassiali, barra del nastro di alimentazione con un trasmettitore di telemetria
Punti di misura su una mietitrebbia. Collettori rotanti sul cambio e sulla puleggia, celle di carico TR3D su una pala del rotore, un trasmettitore di telemetria su una barra del nastro di alimentazione. Illustrazione Michigan Scientific.

Strumentazione

Puleggia, ingranaggio o albero con estensimetriponte di estensimetri sulla parte stessa del cliente, denti degli ingranaggi inclusi, tarato in coppia
Collettore rotante serie Sin fondo all’albero, due viti, 4, 6, 8 o 10 canali, 12 000 giri/min, 500 mA per canale; estensimetri e termocoppie sullo stesso rotore
Collettore rotante serie Btubolare, si monta scorrendo sull’albero, da 4 a 8 canali, fori passanti da 30 a 81,3 mm, versioni stagni
Telemetria CITa morsetto, alimentato per induzione, uno o due ponti, alberi da 25 mm e oltre, IP67
Cella di carico TR3Dtre forze perpendicolari in un unico corpo, da 1,1 a 444 kN per asse, con un trasmettitore di telemetria quando il pezzo è in movimento
Temperaturatermocoppie sul cambio, tramite gli stessi canali del collettore rotante

Catena di misura

Un collettore rotante della serie S in fondo all’albero trasmette i segnali del ponte e delle termocoppie attraverso piste in metalli preziosi, con una variazione di resistenza di picco di 0,1 Ω; i cuscinetti sono lubrificati a vita e l’assieme è sigillato contro la polvere. Quando il fondo dell’albero non è libero, un collettore rotante della serie B scorre sull’albero, oppure un trasmettitore CIT, alimentato da una bobina di induzione fissa, alimenta il ponte e trasmette il segnale su un collegamento a 2,4 GHz. Su una pala del rotore o su una stadia del tavolo di alimentazione, un trasmettitore a batteria invia al ricevitore il segnale della cella di carico o dell’estensimetro senza fili.

Procedura

  1. 01

    Estensimetrare il componente

    Estensimetri sulla puleggia, sull’ingranaggio o sull’albero del cambio, sul pezzo del cliente, quindi taratura in coppia.

    Servizi di applicazione estensimetri
  2. 02

    Montare il collettore rotante

    Rotore della serie S in fondo all’albero con due viti, termocoppie sullo stesso rotore; serie B sull’albero quando il fondo non è libero.

    Collettori rotanti in fondo albero serie S
  3. 03

    Oppure fissare un trasmettitore a fascia

    Un CIT fissato all’albero, con la sua bobina primaria montata intorno.

    Sistemi di telemetria senza fili
  4. 04

    Registrare coppia, velocità e temperatura

    I tre canali vengono registrati insieme durante il lavoro in campo e in condizioni di prova definite; la coppia moltiplicata per la velocità dà la potenza che attraversa il pezzo.

Prova sulla coclea di scarico

La coclea di scarico trasferisce il raccolto dalla tramoggia a un camion o a un rimorchio. La coclea si porta in posizione sopra il punto di trasferimento, quindi ingranaggi azionano la vite che convoglia il raccolto nel tubo della coclea; un cambio a angoli trasmette tale azionamento. Velocità, coppia e temperatura sono state misurate insieme in funzionamento, e i dati sono serviti a migliorarne la durata e l’efficienza.

Le forze sui pezzi in movimento si misurano allo stesso modo della coppia, sul pezzo. Una cella di carico triassiale TR3D è imbullonata nel percorso di carico di una pala del rotore, e una stadia del tavolo di alimentazione è estensimetrata, con un trasmettitore di telemetria e la sua batteria sul pezzo per inviare i segnali al ricevitore.

Risultato

Coppia, velocità e temperatura su pulegge, ingranaggi e cambi della mietitrebbia, misurati sui suoi stessi pezzi in campo. La potenza assorbita da ciascun sistema e dove si perde.

Domande frequenti

Come si misura la coppia su una puleggia o un ingranaggio di una mietitrebbia?

La puleggia o l’ingranaggio stesso è equipaggiato con estensimetri, denti dell’ingranaggio compresi, poi tarato. Un collettore rotante in estremità d’albero trasmette il segnale del ponte al sistema di acquisizione dati.

Come determinare le perdite di potenza in un’attrezzatura agricola?

Registrando velocità, coppia e temperatura su ogni sistema della macchina. La coppia moltiplicata per la velocità dà la potenza che attraversa ogni organo, e il confronto tra gli organi localizza le perdite.

Come esce il segnale da un ingranaggio che ruota all’interno di un cambio?

Tramite un collettore rotante della serie S in estremità d’albero, da 4 a 10 canali, tramite un collettore rotante della serie B che si infila sull’albero, oppure con un trasmettitore a collare CIT su alberi di 25 mm e oltre.

Queste misure si applicano alle macchine agricole elettriche?

Sì. La distribuzione di potenza si misura allo stesso modo su mietitrebbie diesel ed elettriche; su una macchina elettrica, il rendimento di ogni sistema determina l’utilizzo della capacità della batteria.
