FO-HBAVT e HBAVR collegamento analogico e video in fibra ottica
Un segnale analogico di ±1 V o video NTSC/PAL trasmesso via fibra ottica, verso o dall’apparecchiatura in prova.
- Dal continuo a 8 MHz
- Larghezza di banda
- ±1 V
- Ingresso e uscita a fondo scala
- > 11 h
- Con 3 batterie alcaline AA
- 200 V/m
- Validazione EMC, da 500 kHz a 18 GHz
- SegnaliAnalogico o video NTSC/PAL
- Adattamento d’ingresso75 Ω, 100 Ω o 2 kΩ
- Adattamento d’uscita75 Ω
- Dimensioni172 × 76 × 25 mm
Segnale analogico di basso livello o video su fibra

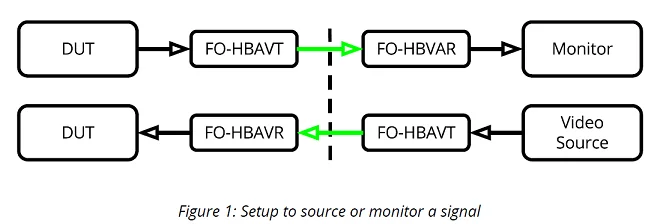

Il trasmettitore FO-HBAVT e la ricevente FO-HBAVR trasmettono un segnale analogico di basso livello o un segnale video NTSC/PAL su un cavo in fibra ottica, con una banda dalla corrente continua a 8 MHz. Collegare uno dei due moduli all’equipaggiamento in prova per monitorare un segnale o iniettarne uno.
Il fondo scala è di ±1 V in ingresso e in uscita. L’adattamento d’ingresso è selezionabile a 75 Ω, 100 Ω o 2 kΩ. L’adattamento d’uscita è di 75 Ω, simmetrico o asimmetrico su richiesta. Ogni modulo funziona con 3 pile AA, per più di 11 ore con pile alcaline, oppure con un alimentatore esterno.
La schermatura e il filtraggio in ingresso e in uscita proteggono entrambi i moduli dai disturbi elettromagnetici, dagli EMP e dalle alte tensioni della ricerca sul plasma. Sono validati in EMC fino a 200 V/m da 500 kHz a 18 GHz, e 600 V/m impulsivi (5 % di duty cycle, tempo di salita 5 µs) da 1 a 2,5 GHz.

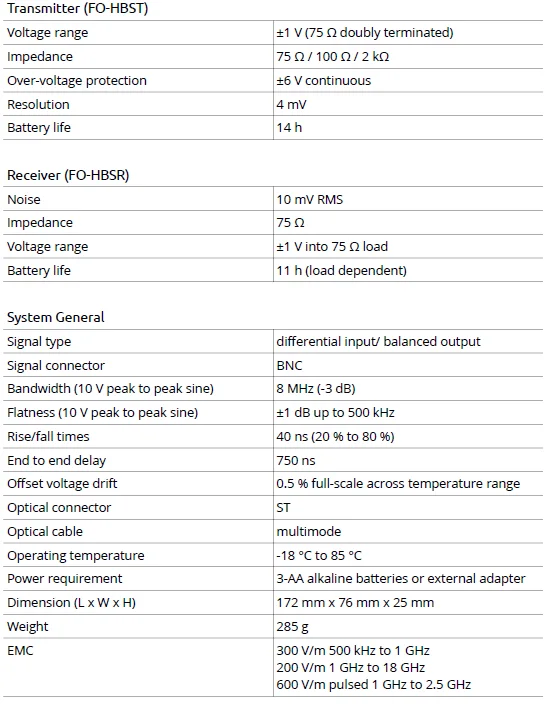

Caratteristiche
| Canali | 1 |
|---|---|
| Ingresso | Tensione (analogica o video NTSC/PAL) |
| Campo di uscita | −1 a 1 V |
| Larghezza di banda | 8 000 kHz (da corrente continua) |
| Campo di tensione in ingresso | −1 a 1 V |
| Adattamento d’impedenza | 75 Ω · 100 Ω · 2 kΩ (ingresso: 75 Ω, 100 Ω o 2 kΩ, selezionabile; uscita: 75 Ω, simmetrico o asimmetrico su richiesta) |
| Sorgente di alimentazione | Pile · Alimentazione esterna |
| Autonomia della batteria | 11 h (minimo) |
| Tipo di batteria | Batterie alcaline AA (3 batterie) |
| Dimensioni | 172 × 76 × 25 mm |
| Immunità EMC, campo irradiato | 200 V/m (46 dBV/m) |
| Immunità EMC, campo impulsivo | 600 V/m (5 % di fattore di Duty, tempo di salita 5 µs) |
