CBT-mini Aufsteck-Telemetrie mit Batterie 1 Kanal

Eine Brücke, batteriebetrieben, im kompakten Gehäuse

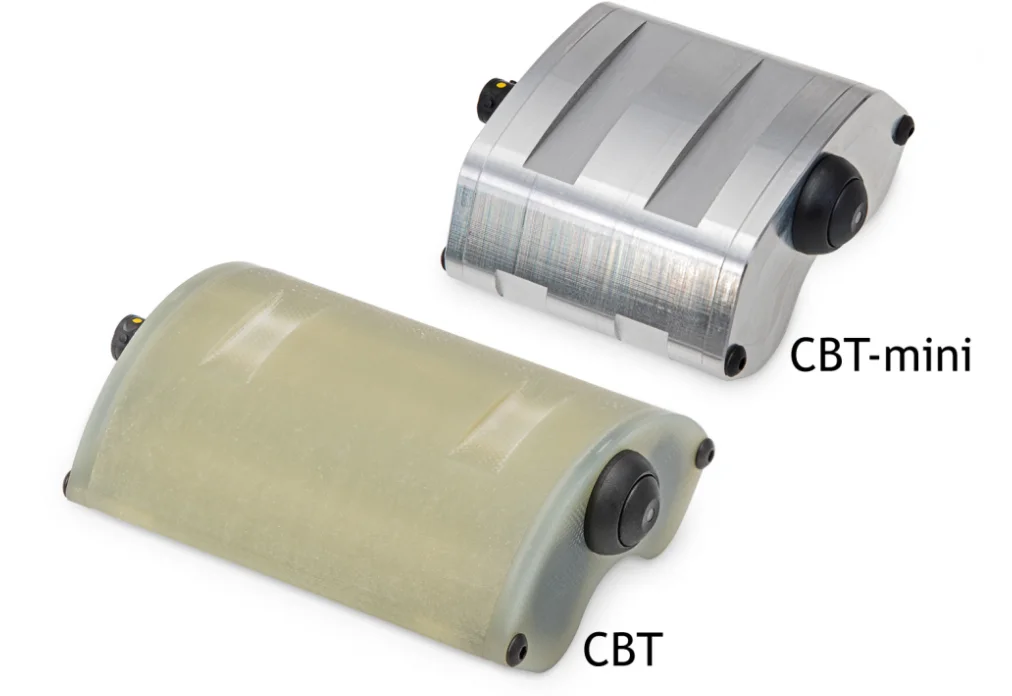

Der CBT-mini ist ein batteriebetriebener Funksender für eine vollständige Dehnungsmessstreifen-Brücke (DMS) von 350 Ω oder mehr, mit einem Eingangsbereich von 0,1 bis 10 mV/V und fester Verstärkung. Sein Telemetrie-Sender M540 speist die Brücke, bereitet das Signal auf und überträgt es digital über eine 2,4-GHz-Verbindung, mit 7 kHz und 14 Bit Auflösung; der Empfänger liefert einen ±10-V-Analogausgang mit einer Gesamtverzögerung von unter 200 µs. Zwei Lithiumbatterien CR123A ergeben eine Laufzeit von 28 h, oder 15 h bei wiederaufladbaren. Das IP67-Gehäuse wiegt 145 g, mit Batterien 181 g, und arbeitet von −40 bis 60 °C.

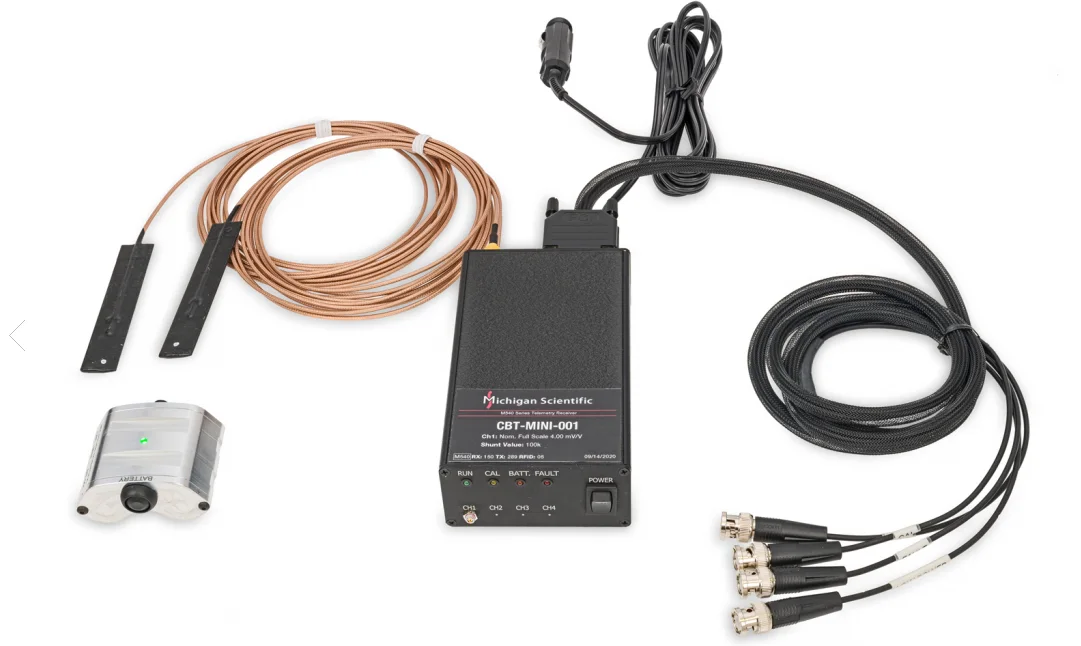

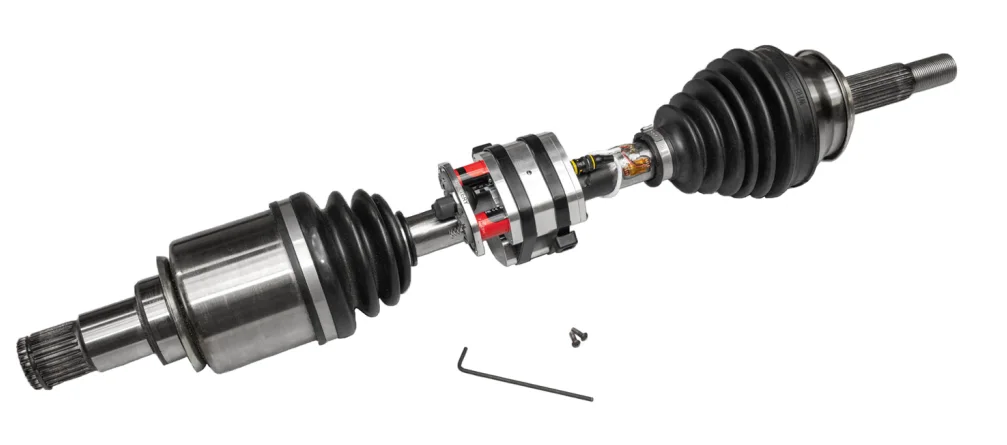

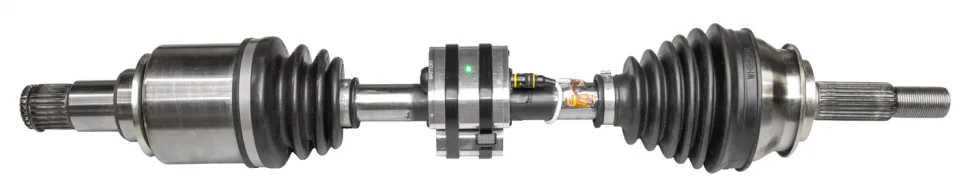

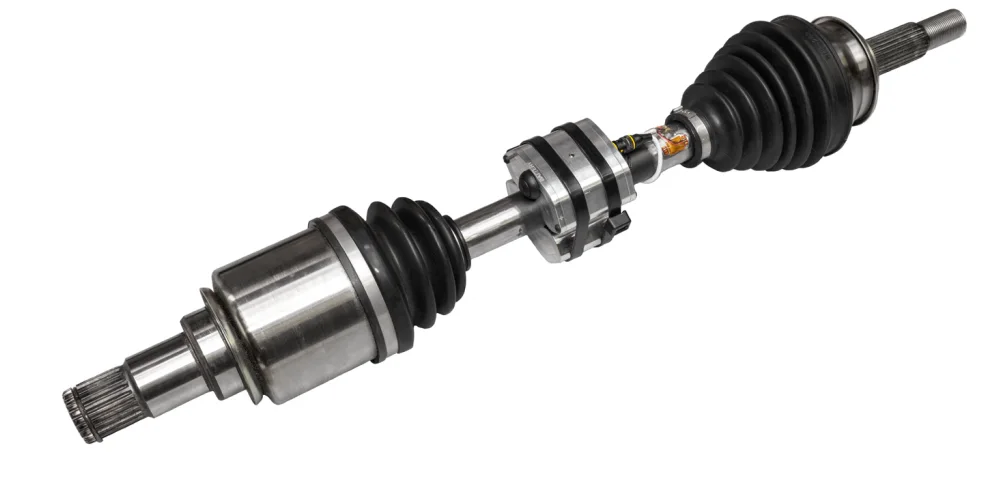

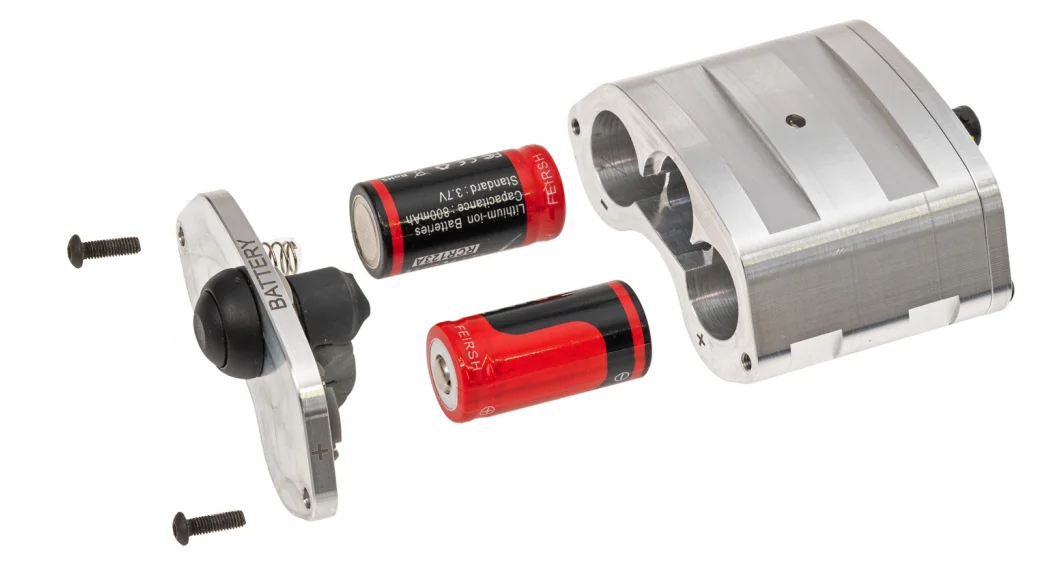

Die Brücke wird an den mitgelieferten Deutsch-Stecker angeschlossen, und die Batterien werden unter einem mit einem Inbusschlüssel abnehmbaren Deckel eingelegt. Der CBT-mini wird auf Schmelzband aufgelegt und mit Kabelbindern, Metallbändern oder Schlauchschellen befestigt, bei schnell drehenden Wellen mit einem Gegengewicht im Abstand von 180°. Ein Druck auf den Schalter schaltet den Sender ein und startet eine 3 s dauernde Shunt-Kalibrierung. Der Empfänger benötigt 9 bis 36 V DC und zwei Antennen, die auf gegenüberliegenden Seiten der Welle angebracht werden; seine LED RF FAULT hilft bei deren Positionierung, und ein Potentiometer an der Frontplatte stellt den Nullpunkt ein.

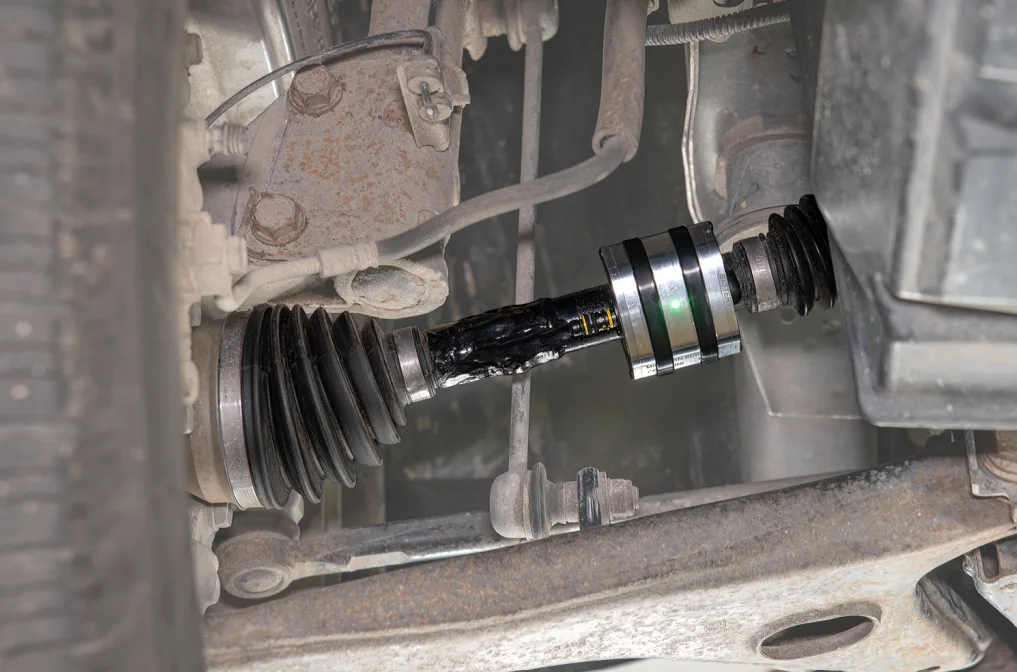

Er wird an automobilen Seitenwellen eingesetzt: sein Installationshandbuch weist den Kanal dem Seitenwellenmoment zu, und die Telemetrie-Broschüre von Michigan Scientific zeigt einen auf einer Seitenwelle montierten CBT-mini.
