TEL-SC Telemetrie mit geteiltem Klemmring 1 bis 12 Kanäle

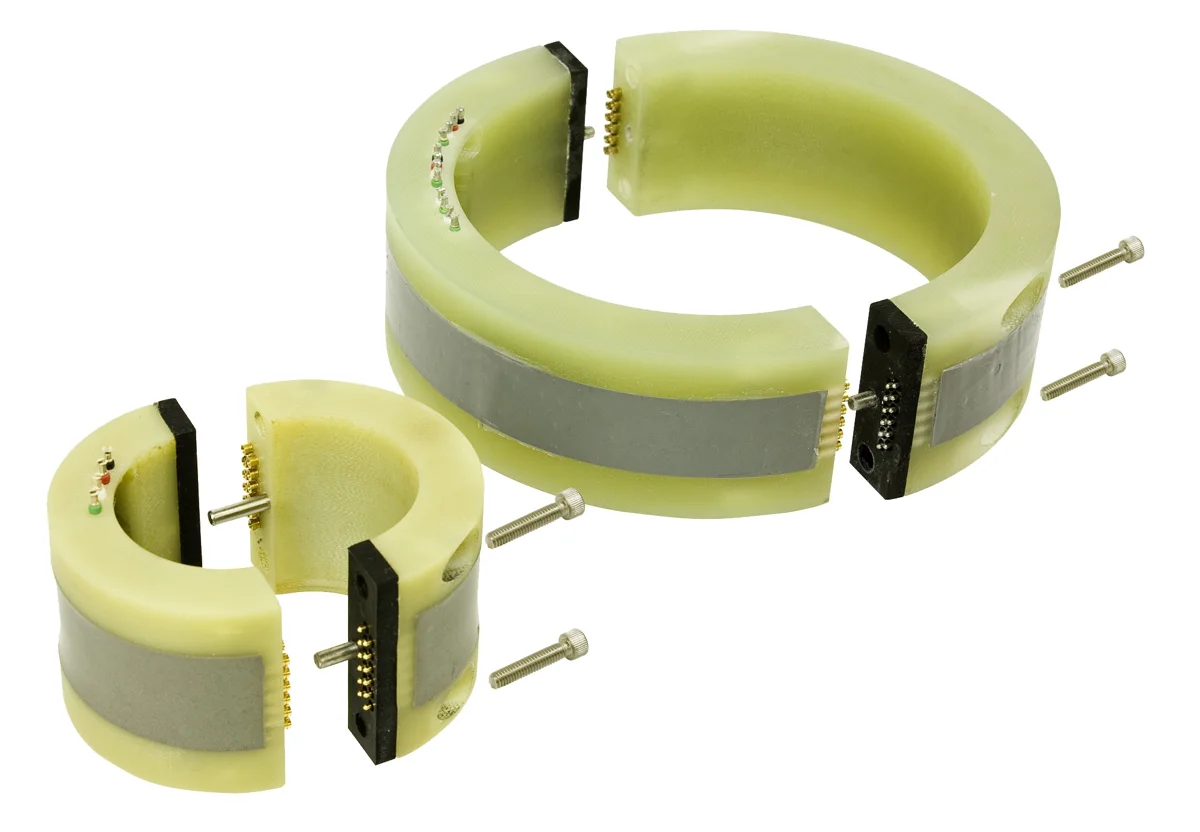

Ein Klemmring, der sich um die Welle öffnet

Der TEL-SC ist ein geteilter Klemmring mit integrierter Telemetrie und induktiver Stromversorgung. Er nutzt die digitale Telemetrie der Michigan Scientific Baureihe M-320 mit integrierten Treibern für Dehnungsmessstreifen (DMS) oder Thermoelemente sowie differentielle Messverstärker und überträgt die Daten digital und kontaktlos. Die Ringe werden für Wellen ab 23 mm (0,9 in) gefertigt, von kleinen Seitenwellen bis zu großen Antriebswellen, mit einer radialen Dicke von nur 12,1 mm (0,475 in). Ringe mit einem Durchmesser unter 76 mm (3 in) nehmen bis zu drei Kanäle auf; größere Ringe bis zu zwölf.

Der Klemmring schließt sich um die Welle, sodass er ohne Änderung oder Demontage der Wellenenden und ohne ein kundenspezifisches Induktionssystem für jede Welle montiert und entfernt werden kann. Er kann auf eine andere Welle gleichen Durchmessers oder mit Buchsen auf eine kleinere Welle umgesetzt werden. Eine stationäre Primärspule versorgt ihn mit Strom, entweder als Doppelschleife oder als Palette. Der TEL-SC wird allein geliefert, für vom Anwender installierte Sensoren, oder mit den DMS-Anbring- und Kalibrierdiensten von Michigan Scientific.

Sein Datenblatt zeigt einen 1,2-in-Spaltring auf einer automobilen Seitenwelle mit doppel Schleifen-Induktionsprimärseite und einen 3,5-in-Spaltring auf einer Antriebswelle einer Windturbine mit Primärseite in Paddel-Ausführung.
