MicroTC amplificatore per termocoppia tipo K a un canale

Connettore e amplificatore in un unico corpo

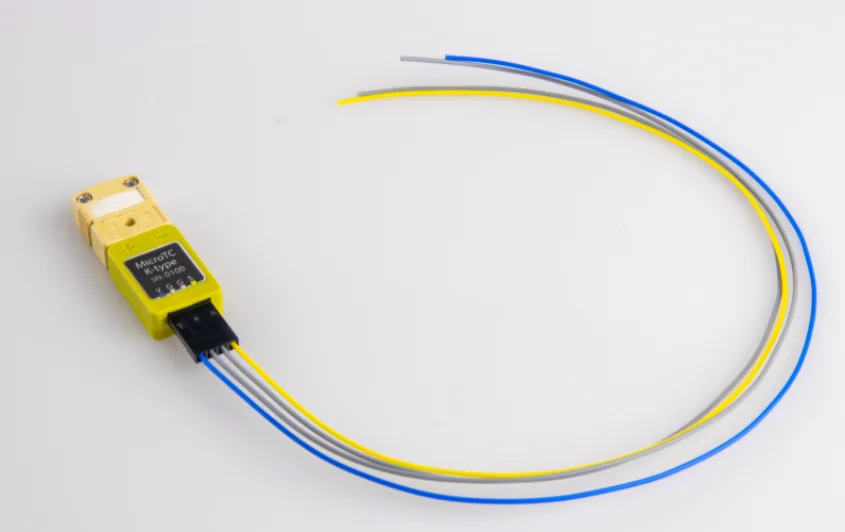

Il MicroTC è il più piccolo contenitore per amplificatore per termocoppia di Michigan Scientific: un connettore per termocoppia di Tipo K miniatura maschio standard vi si inserisce direttamente. Assicura la compensazione della giunzione fredda e amplifica il segnale a 5 mV/°C lineare da −25 a 400 °C, campo esteso da −200 a 970 °C grazie ai polinomi di post-elaborazione. L’uscita va da −0,77 a 4,92 V, l’errore di misura è di ± 2 °C tipico e ± 3 °C max, e la banda passante è di 2,35 kHz, superiore su richiesta. Si alimenta a +7 a +16 V CC con 3,25 mA max, misura 32,0 × 17,4 × 8,2 mm, pesa 3,9 g e funziona da −40 a 100 °C.

I fili di alimentazione e di segnale sono saldati ai terminali saldanti sul retro, contrassegnati V per l’alimentazione, G per il comune e S per l’uscita, quindi ricoperti con guaina termorestringente per l’isolamento e il relief meccanico. La termocoppia si collega tramite il suo connettore miniatura; una termocoppia apporta l’uscita alla tensione di alimentazione. I segnali si misurano preferibilmente rispetto a un secondo filo comune che parte dall’amplificatore. Un’unità di controllo amplificatori Michigan Scientific può alimentarlo, con il suo interruttore di alimentazione del ponte attivato. Il manuale fornisce i polinomi di linearizzazione.

Viene utilizzato per le temperature dei dischi freno e dei mozzi sulla ruota in rotazione, per le temperature delle batterie sui veicoli elettrici e per i segnali di temperatura sulle apparecchiature mediche.
