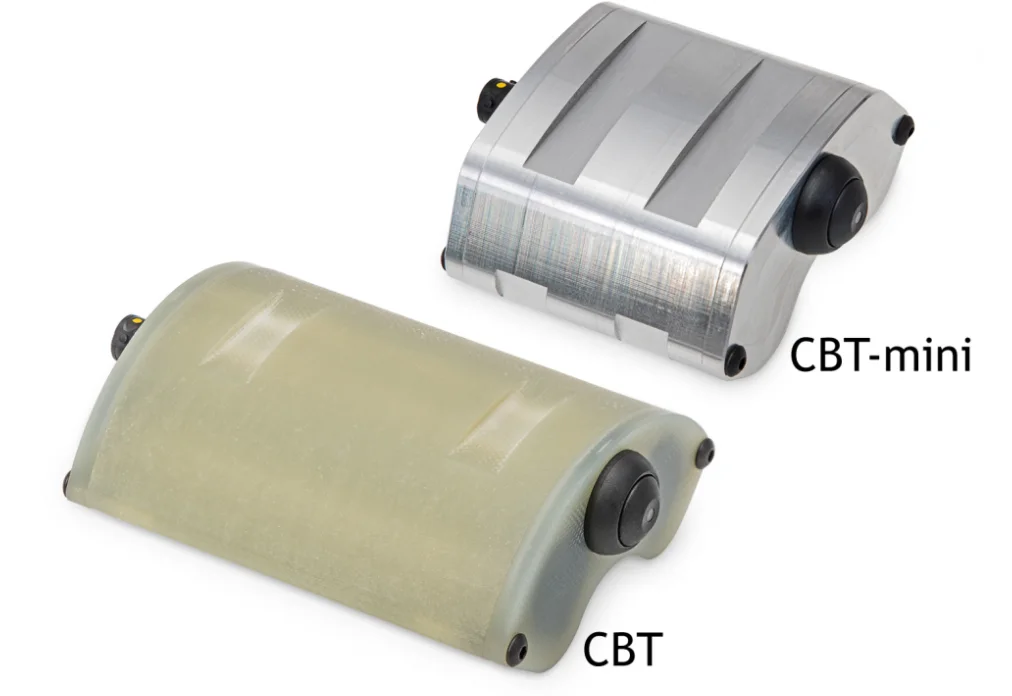

CBT batteriegespeiste Telemetrie mit Klemmhülse 2 Kanäle

Zwei Brücken, batteriegespeist, an der Welle befestigt

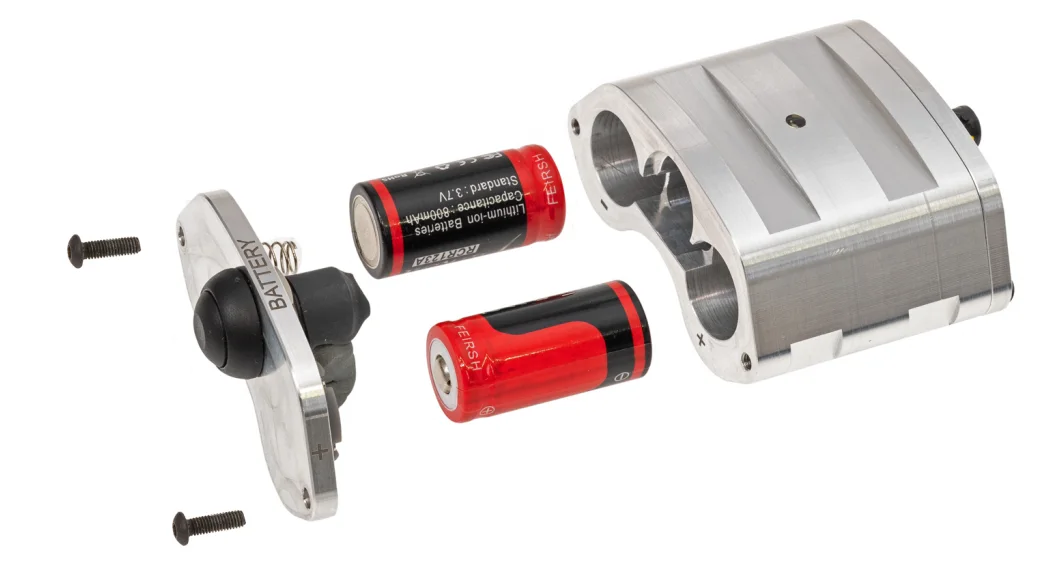

Der CBT ist ein batteriebetriebener Funksender für zwei vollständige Brücken von Dehnungsmessstreifen (DMS) mit 350 Ω oder mehr und einem Eingangsbereich von 0,1 bis 10 mV/V. Er speist die Brücken, bereitet die Signale auf und überträgt sie digital über eine 2,4-GHz-Verbindung, mit 3 kHz pro Kanal und einer Auflösung von 12 Bit; der Empfänger liefert einen analogen Ausgang von ±10 V mit einer Gesamtverzögerung unter 670 µs. Zwei wiederaufladbare 18650-Lithiumbatterien ermöglichen eine Laufzeit von 48 h mit einer Brücke und 36 h mit zwei. Das IP67-Gehäuse wiegt 140 g, mit Batterien 235 g, und funktioniert von −20 bis 50 °C, der Grenze durch die Batterie.

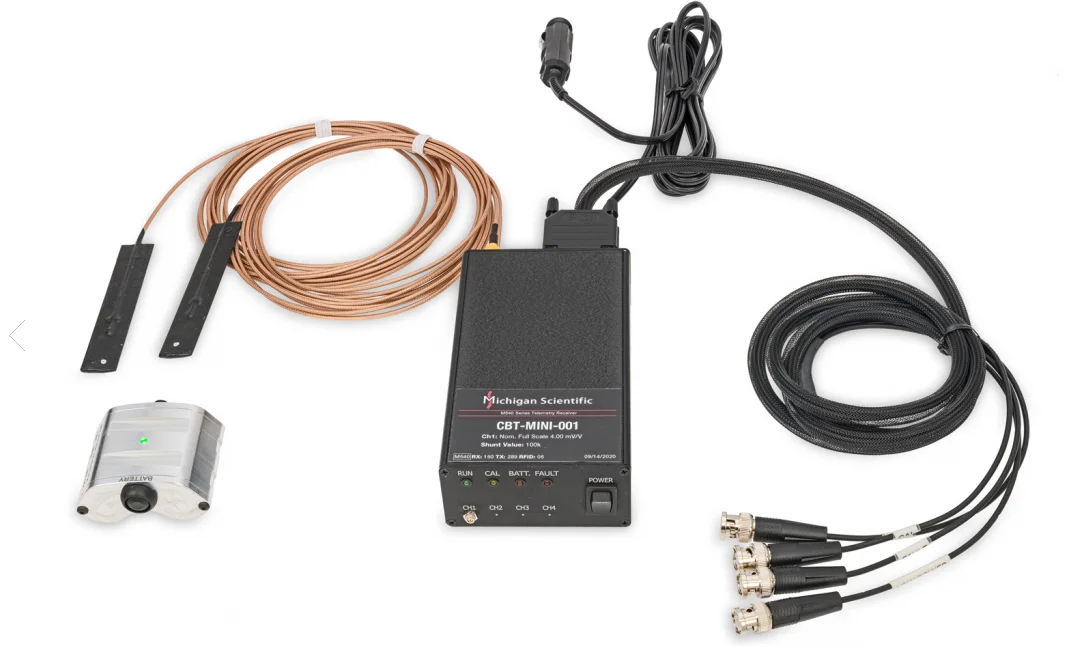

Der CBT wird mitLastfähigkeit ausgelegten Kunststoff-Kabelbindern, Stahlbändern oder Schlauchschellen an jeder Welle mit 25 mm Durchmesser oder mehr befestigt. Bei schneller drehenden Wellen, die wuchtet werden müssen, ist ein Gegengewicht 180° gegenüber dem Sender montiert. Die Verstärkung wird über USB programmiert, ein fester Shunt-Widerstand von 100 kΩ ist serienmäßig eingebaut, weitere Werte sind verfügbar. Die typische Übertragungsreichweite beträgt 1 bis 2 m in Sichtlinie, und 16 HF-Kanäle stehen zur Verfügung. Das System arbeitet mit 9 bis 36 V Gleichspannung, 4,5 W.

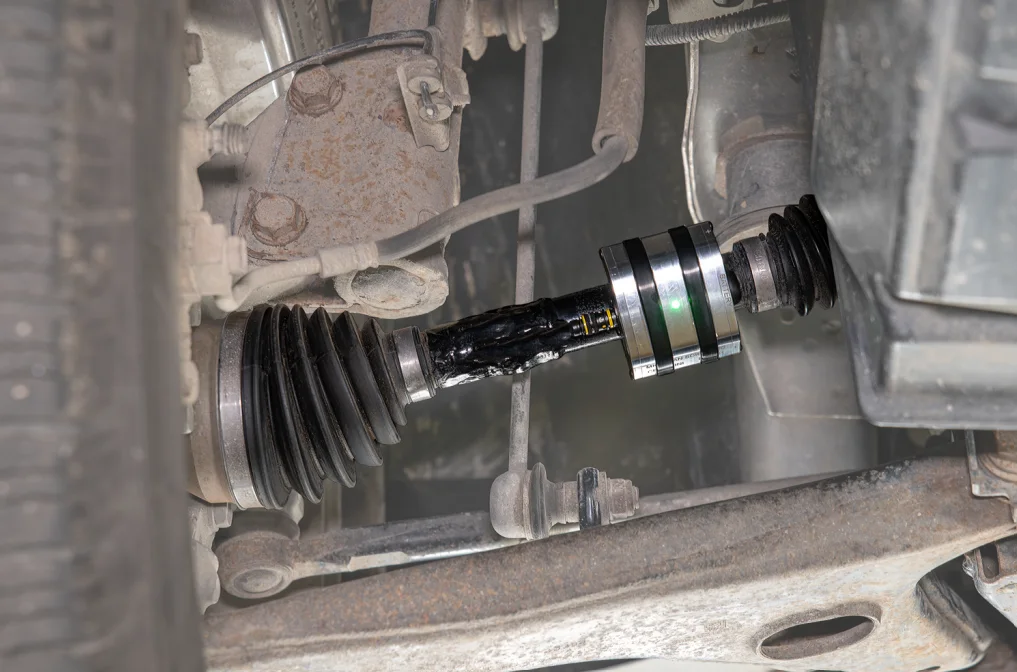

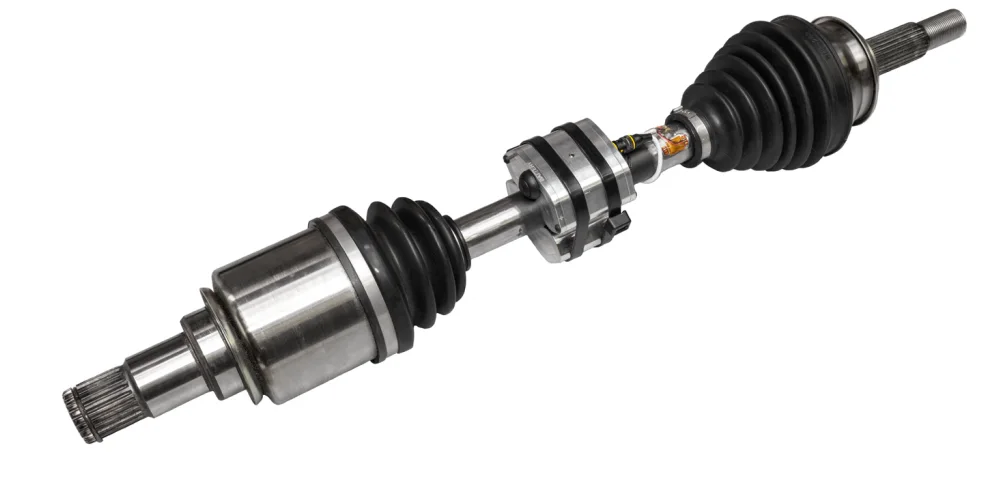

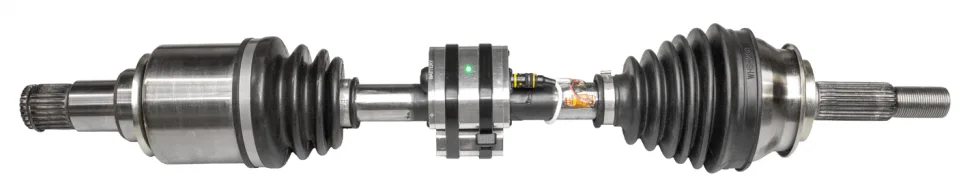

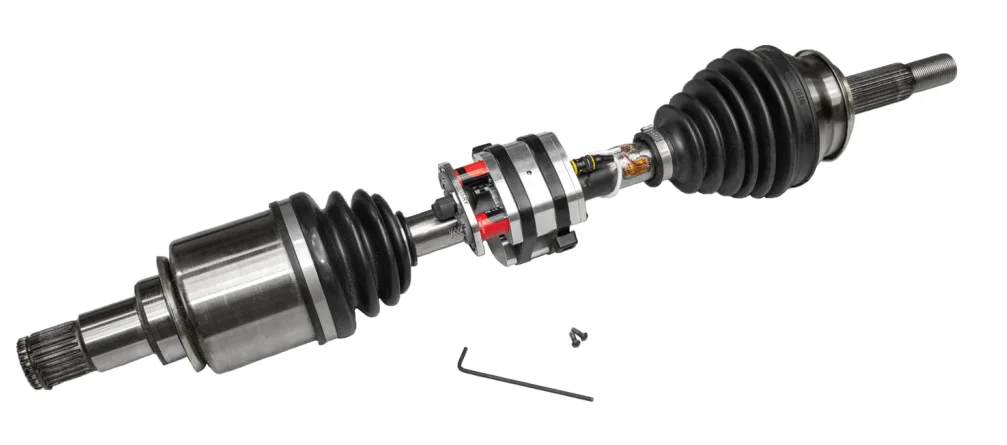

Er wird zur Messung des Drehmoments an Seitenwellen und Achsen von Fahrzeugen eingesetzt: Die Serienwelle wird mit Dehnungsmessstreifen (DMS) ausgestattet und kalibriert, und ein batteriebetriebener Sender, der den geringsten Platz benötigt, eignet sich für kurze Versuche.
