Wheel Pulse Transducer Drehgeber für Raddrehzahl
Raddrehzahl, Winkelposition und Drehrichtung, abgrifflich außerhalb des Rads bis zu 5 000 ppr.
- 5 000 ppr
- Maximale Auflösung
- A, B, I, A⊕B
- Drehgeberausgänge
- 0 bis 5 V
- Impulspegel, TTL-Lasten
- IP67
- Mit rotierenden Dichtungen
- Auflösungen50 bis 5 000 ppr, 24 Ausführungen
- Montageplatten6 in, 8 in oder 10 in
- Aufnahmen für Radmuttern27 Ausführungen
- KalibrierungRückführbar auf NIST
Ein Drehgeber außerhalb des Rads

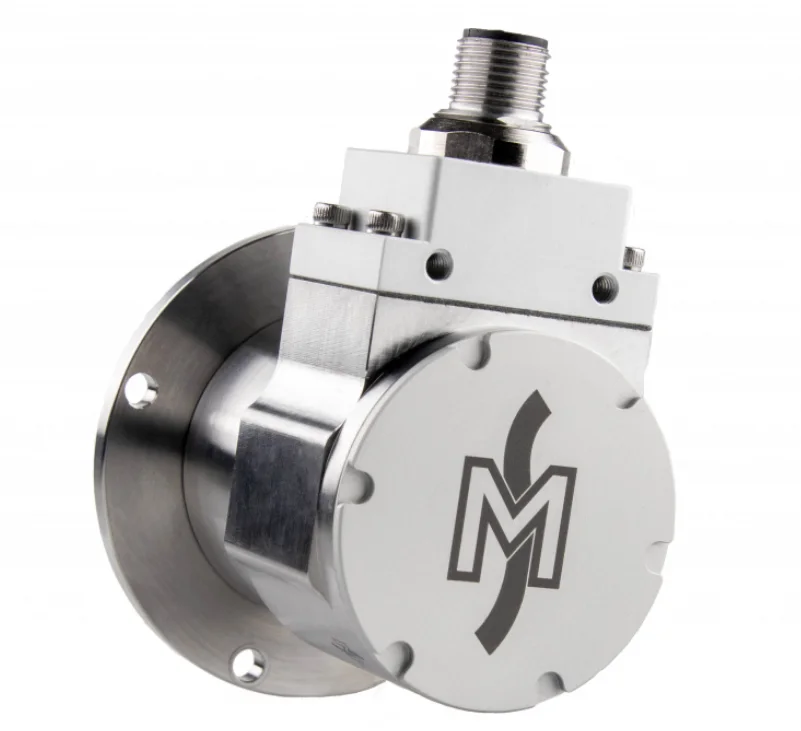

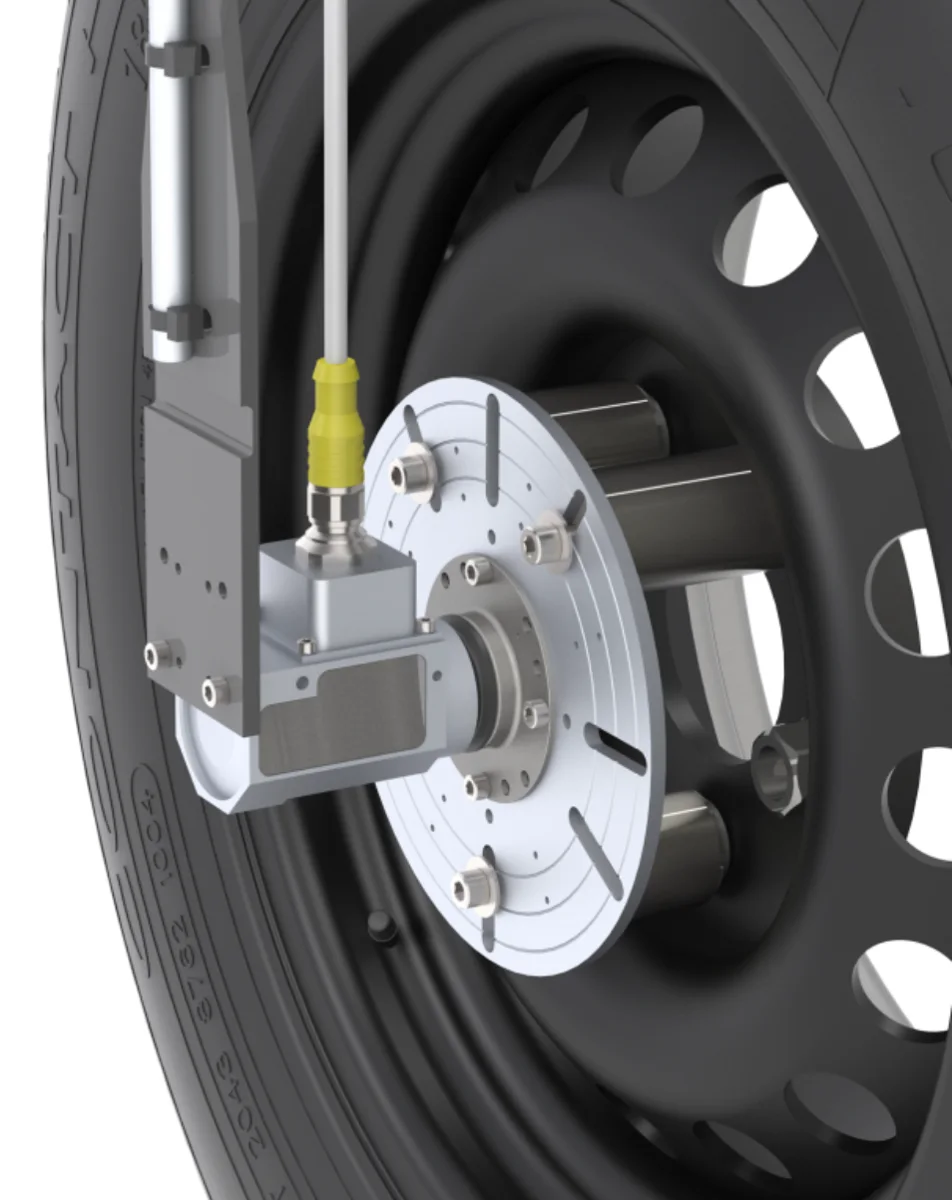

Der WPT ist ein optischer Drehgeber in einem robusten Gehäuse, der an einer Radplatte befestigt und mit Aufnahme-Verlängerungen am Rad des Fahrzeugs montiert wird. Er misst Drehgeschwindigkeit, Winkelposition und Drehrichtung. Raddrehzahl, Beschleunigung, Wegstrecke und Fahrzeuggeschwindigkeit werden aus seinen Signalen abgeleitet.

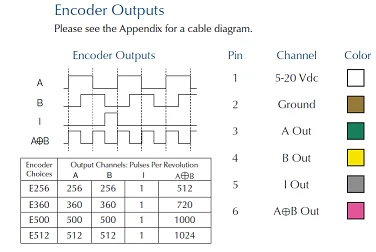

Die Auflösung wird bei der Bestellung gewählt, von 50 bis 5 000 ppr. Jeder Drehgeber verfügt über vier 0-bis-5-V-Ausgänge, die TTL-Lasten treiben können: A und B im Quadratur, ein Indeximpuls I sowie A⊕B, das die Grundauflösung verdoppelt.
Mit kontaktierenden rotierenden Dichtungen ist das Gerät wetterfest, Schutzart IP67. Für höhere Geschwindigkeiten bei trockenen Bedingungen bestellen Sie es ohne die Dichtungen. Der optionale Messverstärker EC-LV wandelt die Impulse in Spannungen um, die proportional zur Winkelposition und Winkelgeschwindigkeit sind.
Technische Daten
| Messprinzip | Optisch |
|---|---|
| Winkelgenauigkeit | ≤ 0,25° (kumulativer Fehler) |
| Kalibrierung | Rückführbar auf NIST |
| Ausgang | Drehgeberimpulse |
| Ausgangsbereich | 0 bis 5 V (Impulse, treiben TTL-Lasten) |
| Drehsensor | Drehgeber |
| Auflösung des Drehgebers | 50 · 96 · 100 · 192 · 200 · 250 · 256 · 360 · 400 · 500 · 512 · 540 · 720 · 800 · 900 · 1 000 · 1 024 · 1 250 · 2 000 · 2 048 · 2 500 · 4 000 · 4 096 · 5 000 ppr |
| Drehgebersignale | A · B · Index · A⊕B (A und B im Quadratur) |
| Versorgungsspannung | 5 bis 20 V |
| Stromaufnahme | 60 mA |
| Montage | Am Rad (außerhalb des Rads, auf einer Radplatte mit Aufnahme-Verlängerungen; Platten 6 in (Pkw), 8 in (Lkw, Bus), 10 in (Traktor); Schnellanschluss-Radmuttern, 27 Ausführungen; Abstandhülse MVSR 0,5 in oder 1 in) |
| Max. Drehzahl | 10 000 min⁻¹ (ohne Dichtungen, 8 500 min⁻¹ oberhalb von 2 000 Imp./U.; 3 000 min⁻¹ mit Dichtungen) |
| Abmessungen | 63,5 × 54,6 × 89,4 mm |
| Gewicht | 410 g (nur Sensor) |
| Betriebstemperatur | −40 bis 100 °C (−25 bis 100 °C oberhalb von 2 000 Imp./U.) |
| Schutz | Bis IP67 (mit kontaktierenden rotierenden Dichtungen; gekapseltes, korrosionsbeständiges Metallgehäuse) |
| Anschlüsse | Steckverbinder (Rotor und Stator: Rundsteckverbinder) |
Angebot anfordern
Ressourcen
Datenblätter und Handbücher

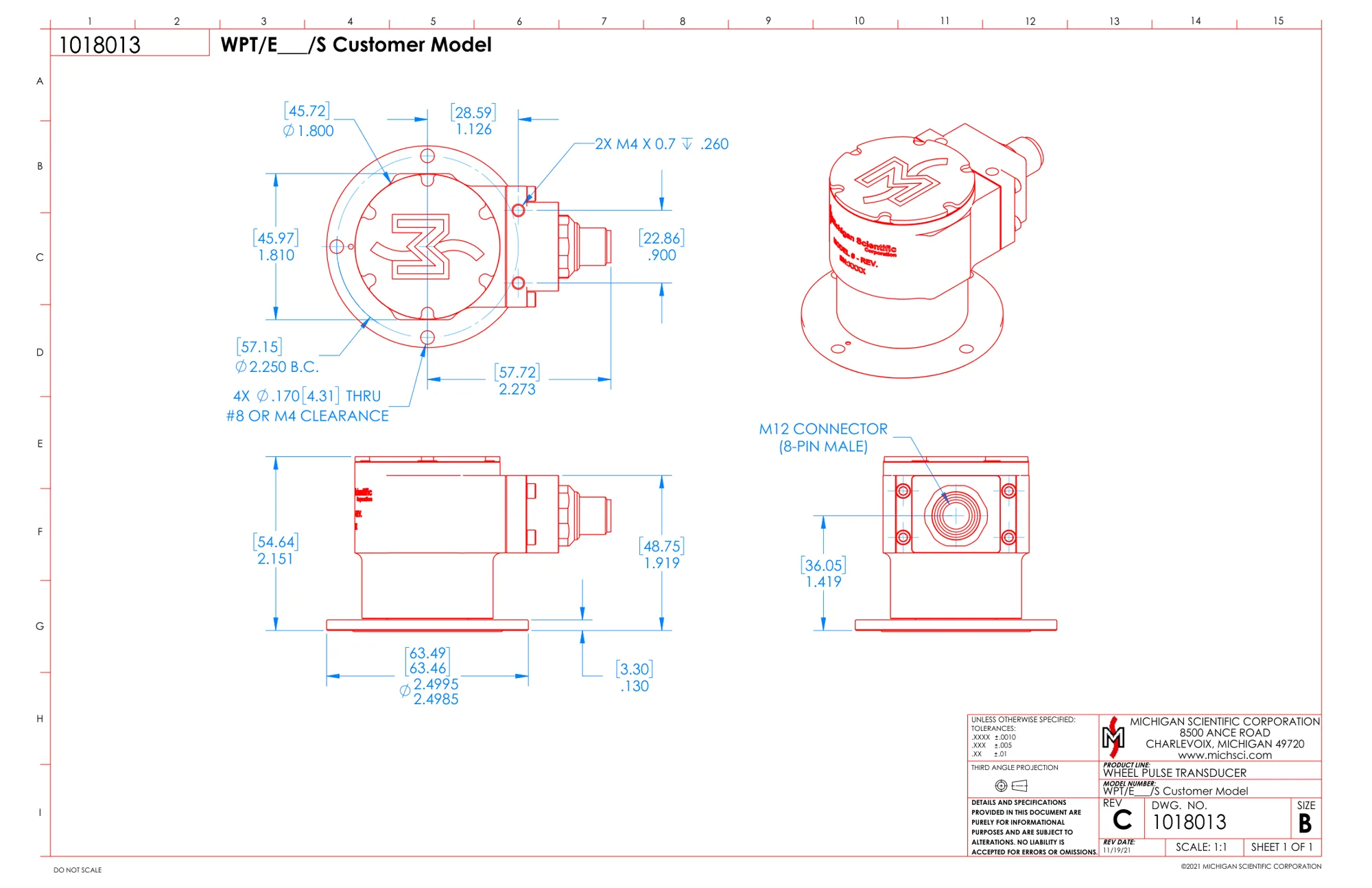

Zeichnungen
