TR3D-A capteur de force triaxial rond
Capteur de force triaxial rond pour des forces jusqu’à 4,4 kN par axe, dans un corps en aluminium de Ø 58,7 × 25,2 mm.
Capteur de force triaxial rond pour des forces jusqu’à 13,3 kN par axe, dans un corps en acier inoxydable de Ø 58,7 × 25,2 mm.
Capteur de force triaxial rond pour des forces jusqu’à 22 kN par axe, dans un corps en acier inoxydable de Ø 58,7 × 25,2 mm.
Capteur de force triaxial rond pour des forces jusqu’à 22 kN en X et Y et 44 kN en Z, dans un corps en acier inoxydable de Ø 58,7 × 25,2 mm.
Capteur de force triaxial rond pour des forces jusqu’à 44 kN par axe, dans un corps en acier inoxydable de Ø 76,2 × 32,6 mm.
- 4,4 kN
- Étendue de mesure par axe
- 40 N·m
- Moment max par axe
- 4,0 mV/V
- Sortie
- Ø 58,7 × 25,2 mm
- Dimensions
- 13,3 kN
- Étendue de mesure par axe
- 215 N·m
- Moment max par axe
- 4,0 mV/V
- Sortie
- Ø 58,7 × 25,2 mm
- Dimensions
- 22 kN
- Étendue de mesure par axe
- 280 N·m
- Moment max par axe
- 4,0 mV/V
- Sortie
- Ø 58,7 × 25,2 mm
- Dimensions
- XY 22 kN · Z 44 kN
- Étendue de mesure par axe
- 280 N·m
- Moment max par axe
- 4,0 mV/V
- Sortie
- Ø 58,7 × 25,2 mm
- Dimensions
- 44 kN
- Étendue de mesure par axe
- 461 N·m
- Moment max par axe
- 2,5 mV/V
- Sortie
- Ø 76,2 × 32,6 mm
- Dimensions
- Non-linéarité≤ 0,5 % PE
- InclusCâble de 3,05 m · certificat d’étalonnage
- Non-linéarité≤ 0,5 % PE
- InclusCâble de 3,05 m · certificat d’étalonnage
- Non-linéarité≤ 0,5 % PE
- InclusCâble de 3,05 m · certificat d’étalonnage
- Étendue de mesure par axeFx 22 · Fy 22 · Fz 44 kN
- Non-linéarité≤ 0,5 % PE
- InclusCâble de 3,05 m · certificat d’étalonnage
- Non-linéarité≤ 1 % PE
- InclusCâble de 3,05 m · certificat d’étalonnage
Capteur de force triaxial rond, 4,4 kN par axe
Le TR3D-A-1K est un capteur de force triaxial rond. Trois ponts complets à jauges de déformation, un par axe, mesurent les forces en X, Y et Z, jusqu’à 4,4 kN (1 000 lbf) chacun ; le moment maximal est de 40 N·m par axe. Le corps est en aluminium, Ø 58,7 × 25,2 mm, étanche avec joints et compensé en température. La sortie à pleine échelle est de 4,0 mV/V nominale, avec une non-linéarité et une hystérésis de 0,5 % de la pleine échelle ou moins, pour une alimentation du pont jusqu’à 10 V, CC ou CA efficace. Il est utilisable de −40 à 149 °C et est livré avec un câble blindé de 3,05 m à extrémités libres.
La face supérieure est fixée par un seul boulon M12 × 1,75, la fixation prenant appui autour du trou fileté et non sur le couvercle, et la base par six boulons ; lorsque la base est inaccessible, un adaptateur fileté inférieur, commandé séparément, permet de la fixer par le haut via le trou supérieur. Deux faces plates sur la base alignent les axes du capteur de force sur les axes de mesure. Chaque pont est alimenté séparément sur ses quatre conducteurs propres (P+, S+, S−, P−). Le capteur n’est pas prévu pour de grands moments : plusieurs capteurs en matrice entre deux montages rigides les reprennent sous forme de forces. Chaque voie est étalonnée à pleine échelle, avec un rapport traçable NIST qui enregistre la diaphonie.
Les capteurs de force TR3D sont boulonnés entre un siège et ses fixations pour mesurer les forces qu’ils transmettent en conduite et en cas de choc, et sont utilisés par groupes de quatre sous une machine pour calculer ses forces et moments nets.
Capteur de force triaxial rond, 13,3 kN par axe
Le TR3D-A-3K est un capteur de force triaxial rond. Trois ponts complets à jauges de déformation, un par axe, mesurent les forces en X, Y et Z, jusqu’à 13,3 kN (3 000 lbf) chacun ; le moment maximal est de 215 N·m par axe. Le corps est en acier inoxydable, Ø 58,7 × 25,2 mm, étanche avec joints et compensé en température. La sortie à pleine échelle est de 4,0 mV/V nominale, avec une non-linéarité et une hystérésis de 0,5 % de la pleine échelle ou moins, pour une alimentation du pont jusqu’à 10 V, CC ou CA efficace. Il est utilisable de −40 à 149 °C et est livré avec un câble blindé de 3,05 m à extrémités libres.
La face supérieure est fixée par un seul boulon M12 × 1,75, la fixation prenant appui autour du trou fileté et non sur le couvercle, et la base par six boulons ; lorsque la base est inaccessible, un adaptateur fileté inférieur, commandé séparément, permet de la fixer par le haut via le trou supérieur. Deux faces plates sur la base alignent les axes du capteur de force sur les axes de mesure. Chaque pont est alimenté séparément sur ses quatre conducteurs propres (P+, S+, S−, P−). Le capteur n’est pas prévu pour de grands moments : plusieurs capteurs en matrice entre deux montages rigides les reprennent sous forme de forces. Chaque voie est étalonnée à pleine échelle, avec un rapport traçable NIST qui enregistre la diaphonie.
Les capteurs de force TR3D sont boulonnés entre un siège et ses fixations pour mesurer les forces qu’ils transmettent en conduite et en cas de choc, et sont utilisés par groupes de quatre sous une machine pour calculer ses forces et moments nets.
Capteur de force triaxial rond, 22 kN par axe
Le TR3D-A-5K est un capteur de force triaxial rond. Trois ponts complets à jauges de déformation, un par axe, mesurent les forces en X, Y et Z, jusqu’à 22 kN (5 000 lbf) chacun ; le moment maximal est de 280 N·m par axe. Le corps est en acier inoxydable, Ø 58,7 × 25,2 mm, étanche avec joints et compensé en température. La sortie à pleine échelle est de 4,0 mV/V nominale, avec une non-linéarité et une hystérésis de 0,5 % de la pleine échelle ou moins, pour une alimentation du pont jusqu’à 10 V, CC ou CA efficace. Il est utilisable de −40 à 149 °C et est livré avec un câble blindé de 3,05 m à extrémités libres.
La face supérieure est fixée par un seul boulon M12 × 1,75, la fixation prenant appui autour du trou fileté et non sur le couvercle, et la base par six boulons ; lorsque la base est inaccessible, un adaptateur fileté inférieur, commandé séparément, permet de la fixer par le haut via le trou supérieur. Deux faces plates sur la base alignent les axes du capteur de force sur les axes de mesure. Chaque pont est alimenté séparément sur ses quatre conducteurs propres (P+, S+, S−, P−). Le capteur n’est pas prévu pour de grands moments : plusieurs capteurs en matrice entre deux montages rigides les reprennent sous forme de forces. Chaque voie est étalonnée à pleine échelle, avec un rapport traçable NIST qui enregistre la diaphonie.
Les capteurs de force TR3D sont boulonnés entre un siège et ses fixations pour mesurer les forces qu’ils transmettent en conduite et en cas de choc, et sont utilisés par groupes de quatre sous une machine pour calculer ses forces et moments nets.
Capteur de force triaxial rond, 22 kN en X et Y et 44 kN en Z
Le TR3D-A-5/5/10K est un capteur de force triaxial rond. Trois ponts complets à jauges de déformation, un par axe, mesurent les forces en X, Y et Z, jusqu’à 22 kN (5 000 lbf) en X et Y et 44 kN (10 000 lbf) en Z ; le moment maximal est de 280 N·m par axe. Le corps est en acier inoxydable, Ø 58,7 × 25,2 mm, étanche avec joints et compensé en température. La sortie à pleine échelle est de 4,0 mV/V nominale, avec une non-linéarité et une hystérésis de 0,5 % de la pleine échelle ou moins, pour une alimentation du pont jusqu’à 10 V, CC ou CA efficace. Il est utilisable de −40 à 149 °C et est livré avec un câble blindé de 3,05 m à extrémités libres.
La face supérieure est fixée par un seul boulon M12 × 1,75, la fixation prenant appui autour du trou fileté et non sur le couvercle, et la base par six boulons ; lorsque la base est inaccessible, un adaptateur fileté inférieur, commandé séparément, permet de la fixer par le haut via le trou supérieur. Deux faces plates sur la base alignent les axes du capteur de force sur les axes de mesure. Chaque pont est alimenté séparément sur ses quatre conducteurs propres (P+, S+, S−, P−). Le capteur n’est pas prévu pour de grands moments : plusieurs capteurs en matrice entre deux montages rigides les reprennent sous forme de forces. Chaque voie est étalonnée à pleine échelle, avec un rapport traçable NIST qui enregistre la diaphonie.
Les capteurs de force TR3D sont boulonnés entre un siège et ses fixations pour mesurer les forces qu’ils transmettent en conduite et en cas de choc, et sont utilisés par groupes de quatre sous une machine pour calculer ses forces et moments nets.
Capteur de force triaxial rond, 44 kN par axe
Le TR3D-A-10K est un capteur de force triaxial rond. Trois ponts complets à jauges de déformation, un par axe, mesurent les forces en X, Y et Z, jusqu’à 44 kN (10 000 lbf) chacun ; le moment maximal est de 461 N·m par axe. Le corps est en acier inoxydable, Ø 76,2 × 32,6 mm, étanche avec joints et compensé en température. La sortie à pleine échelle est de 2,5 mV/V nominale, avec une non-linéarité et une hystérésis de 1 % de la pleine échelle ou moins, pour une alimentation du pont jusqu’à 10 V, CC ou CA efficace. Il est utilisable de −40 à 149 °C et est livré avec un câble blindé de 3,05 m à extrémités libres.
La face supérieure est fixée par un seul boulon M18 × 2,5, la fixation prenant appui autour du trou fileté et non sur le couvercle, et la base par six boulons ; lorsque la base est inaccessible, un adaptateur fileté inférieur en option, commandé séparément, la fixe par le haut via le trou supérieur. Deux pans sur la base alignent les axes du capteur de force sur les axes de mesure. Chaque pont est alimenté séparément sur ses quatre conducteurs propres (P+, S+, S−, P−). Le capteur n’est pas conçu pour de grands moments : plusieurs capteurs montés en matrice entre deux montages rigides les reprennent sous forme de forces. Chaque voie est étalonnée à pleine échelle, avec un rapport traçable NIST qui enregistre la diaphonie.
Les capteurs de force TR3D sont boulonnés entre un siège et ses fixations pour mesurer les forces qu’ils transmettent en conduite et en cas de choc, et sont utilisés par groupes de quatre sous une machine pour calculer ses forces et moments nets.





Caractéristiques
| Grandeurs mesurées | Fx · Fy · Fz |
|---|---|
| Capacité en effort | Fx 4,4 · Fy 4,4 · Fz 4,4 kN |
| Étendue de mesure en moment | 40 N·m (max par axe) |
| Non-linéarité | ≤ 0,5 % PE |
| Hystérésis | ≤ 0,5 % PE |
| Axes | 3 (orthogonaux) |
| Principe de mesure | Jauge de déformation (3 ponts complets) |
| Sortie nominale | 4 mV/V |
| Tension d’alimentation du pont | 10 V (max, CC ou CA efficace) |
| Filetage de charge | M12 × 1.75 |
| Fixations de montage | 4 × M8 × 1,25 (et 2 × M8 × 1,25) |
| Dimensions | Ø 58,7 × 25,2 mm |
| Matériau | Aluminium |
| Température de fonctionnement | −40 à 149 °C |
| Raccordements | Câble (blindé, conducteurs libres) |
| Longueur de câble | 3.05 m |
| Grandeurs mesurées | Fx · Fy · Fz |
|---|---|
| Capacité en effort | Fx 13,3 · Fy 13,3 · Fz 13,3 kN |
| Étendue de mesure en moment | 215 N·m (max par axe) |
| Non-linéarité | ≤ 0,5 % PE |
| Hystérésis | ≤ 0,5 % PE |
| Axes | 3 (orthogonaux) |
| Principe de mesure | Jauge de déformation (3 ponts complets) |
| Sortie nominale | 4 mV/V |
| Tension d’alimentation du pont | 10 V (max, CC ou CA efficace) |
| Filetage de charge | M12 × 1.75 |
| Fixations de montage | 4 × M8 × 1,25 (et 2 × M8 × 1,25) |
| Dimensions | Ø 58,7 × 25,2 mm |
| Matériau | Acier inoxydable |
| Température de fonctionnement | −40 à 149 °C |
| Raccordements | Câble (blindé, conducteurs libres) |
| Longueur de câble | 3.05 m |
| Grandeurs mesurées | Fx · Fy · Fz |
|---|---|
| Capacité en effort | Fx 22 · Fy 22 · Fz 22 kN |
| Étendue de mesure en moment | 280 N·m (max par axe) |
| Non-linéarité | ≤ 0,5 % PE |
| Hystérésis | ≤ 0,5 % PE |
| Axes | 3 (orthogonaux) |
| Principe de mesure | Jauge de déformation (3 ponts complets) |
| Sortie nominale | 4 mV/V |
| Tension d’alimentation du pont | 10 V (max, CC ou CA efficace) |
| Filetage de charge | M12 × 1.75 |
| Fixations de montage | 4 × M8 × 1,25 (et 2 × M10 × 1,5) |
| Dimensions | Ø 58,7 × 25,2 mm |
| Matériau | Acier inoxydable |
| Température de fonctionnement | −40 à 149 °C |
| Raccordements | Câble (blindé, conducteurs libres) |
| Longueur de câble | 3.05 m |
| Grandeurs mesurées | Fx · Fy · Fz |
|---|---|
| Capacité en effort | Fx 22 · Fy 22 · Fz 44 kN |
| Étendue de mesure en moment | 280 N·m (max par axe) |
| Non-linéarité | ≤ 0,5 % PE |
| Hystérésis | ≤ 0,5 % PE |
| Axes | 3 (orthogonaux) |
| Principe de mesure | Jauge de déformation (3 ponts complets) |
| Sortie nominale | 4 mV/V |
| Tension d’alimentation du pont | 10 V (max, CC ou CA efficace) |
| Filetage de charge | M12 × 1.75 |
| Fixations de montage | 4 × M8 × 1,25 (et 2 × M10 × 1,5) |
| Dimensions | Ø 58,7 × 25,2 mm |
| Matériau | Acier inoxydable |
| Température de fonctionnement | −40 à 149 °C |
| Raccordements | Câble (blindé, conducteurs libres) |
| Longueur de câble | 3.05 m |
| Grandeurs mesurées | Fx · Fy · Fz |
|---|---|
| Capacité en effort | Fx 44 · Fy 44 · Fz 44 kN |
| Étendue de mesure en moment | 461 N·m (max par axe) |
| Non-linéarité | ≤ 1 % FS |
| Hystérésis | ≤ 1 % FS |
| Axes | 3 (orthogonaux) |
| Principe de mesure | Jauge de déformation (3 ponts complets) |
| Sortie nominale | 2,5 mV/V |
| Tension d’alimentation du pont | 10 V (max, CC ou CA efficace) |
| Filetage de charge | M18 × 2.5 |
| Fixations de montage | 4 × M12 × 1,75 (et 2 × M12 × 1,75) |
| Dimensions | Ø 76,2 × 32,6 mm |
| Matériau | Acier inoxydable |
| Température de fonctionnement | −40 à 149 °C |
| Raccordements | Câble (blindé, conducteurs libres) |
| Longueur de câble | 3.05 m |
Le connecteur et la longueur de câble peuvent être précisés lors de la commande.
Ressources
Fiches techniques et manuels
Modèles CAO
Fiches techniques et manuels
Modèles CAO
Fiches techniques et manuels
Modèles CAO
Fiches techniques et manuels
Modèles CAO
Fiches techniques et manuels

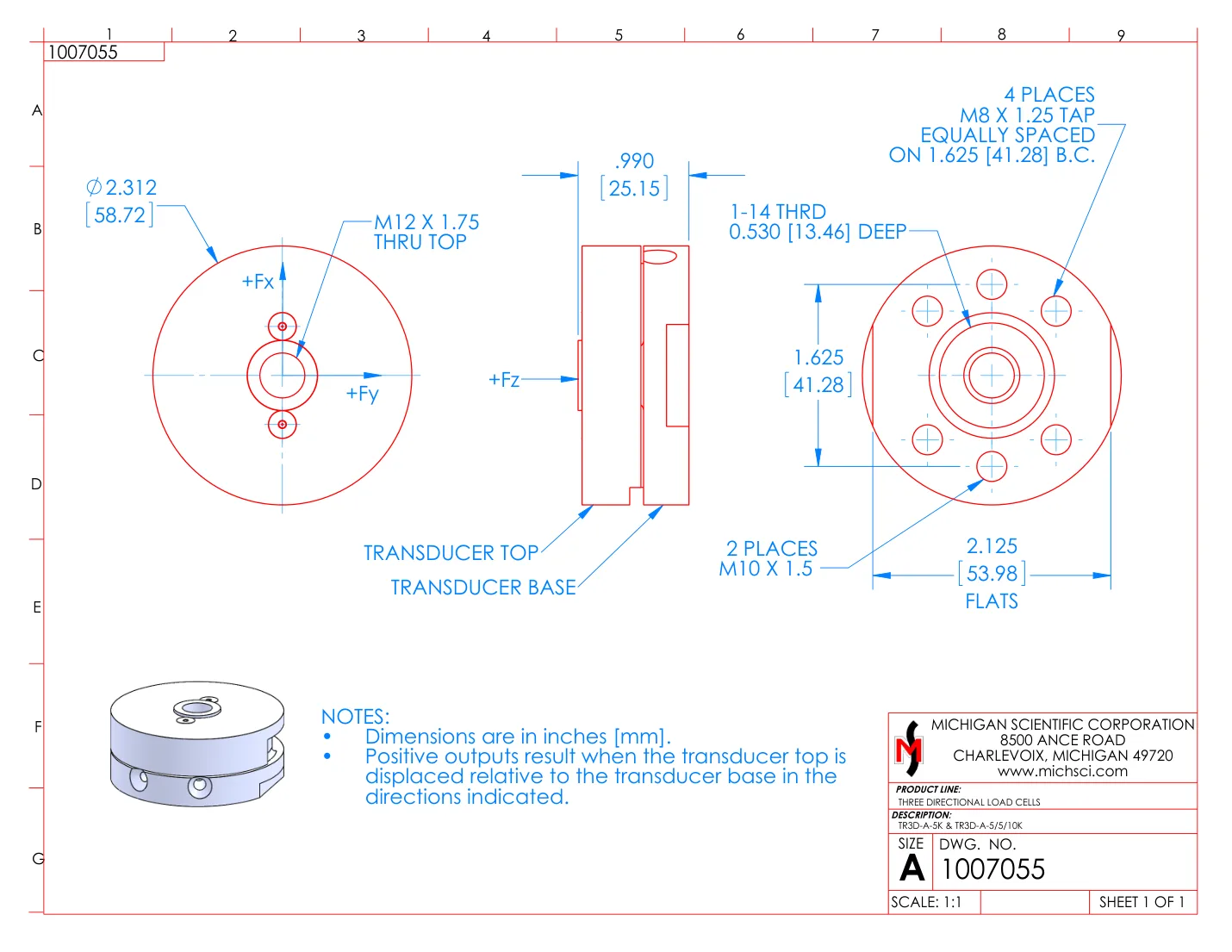

Plans
Aucun pour TR3D-A-10K.
Modèles CAO
Aucun pour TR3D-A-10K.
Applications associées
-
Banc d’essai Plateforme d’efforts et de moments Efforts et moments nets sur un système, calculés à partir de quatre capteurs de force triaxiaux. -
Composant Efforts au siège Fx, Fy et Fz à chaque fixation du siège, en roulant et en cas de choc, avec le siège à sa hauteur de série. -
Agriculture Couple et puissance à la prise de force Le couple et la vitesse que le tracteur transmet à l’outil, mesurés lors d’un travail réel au champ. -
Agriculture Boîte de vitesses de moissonneuse-batteuse Couple, vitesse et température sur les poulies, engrenages et boîtes de vitesses d’une moissonneuse-batteuse, pour identifier les pertes de puissance.
