CIT Ansteck-Induktions-Telemetrie 1 oder 2 Kanäle

Ansteckbarer Telemetrie-Sender mit Induktionsversorgung für ein oder zwei vollständige Dehnungsmessstreifen-(DMS)-Brücken, in einem IP67-Gehäuse, das an Wellen ab 25 mm Durchmesser angeschnallt wird, mit digitaler 2,4-GHz-Verbindung.

Angebot anfordern

Ansteck-Induktions-Telemetrie (PDF) Alle Ressourcen

1 oder 2: Dehnungsmessstreifen-Kanäle (DMS)
25 mm: Minimaler Wellendurchmesser
Induktion: Versorgung
−40 bis 85 °C: Betriebstemperatur

AusgangAnalog ±10 V
VerstärkungProgrammierbar (M320) oder fest (M540)
GehäuseIP67
Sendergröße53 × 53 × 27 mm

Ein oder zwei Brücken, versorgt per Induktion

Der CIT ist ein drahtloser Sender für eine oder zwei vollständige Dehnungsmessstreifen-Brücken (Vollbrücken) mit 350 Ω oder mehr, mit einem Eingangsbereich von 0,1 bis 10 mV/V, versorgt ohne Batterie durch eine feststehende primäre Induktionsspule (PICT). Er speist die Brücken und überträgt die Signale digital über eine 2,4-GHz-Verbindung mit Fehlerprüfung. Mit der M320-Telemetrie ist die Verstärkung über USB programmierbar, bei 3 kHz und 12 bit; mit der M540-Telemetrie ist die Verstärkung fest, bei 7 kHz und 14 bit. Der Ausgang beträgt ±10 V; das IP67-Gehäuse misst 53 × 53 × 27 mm und arbeitet von −40 bis 85 °C.

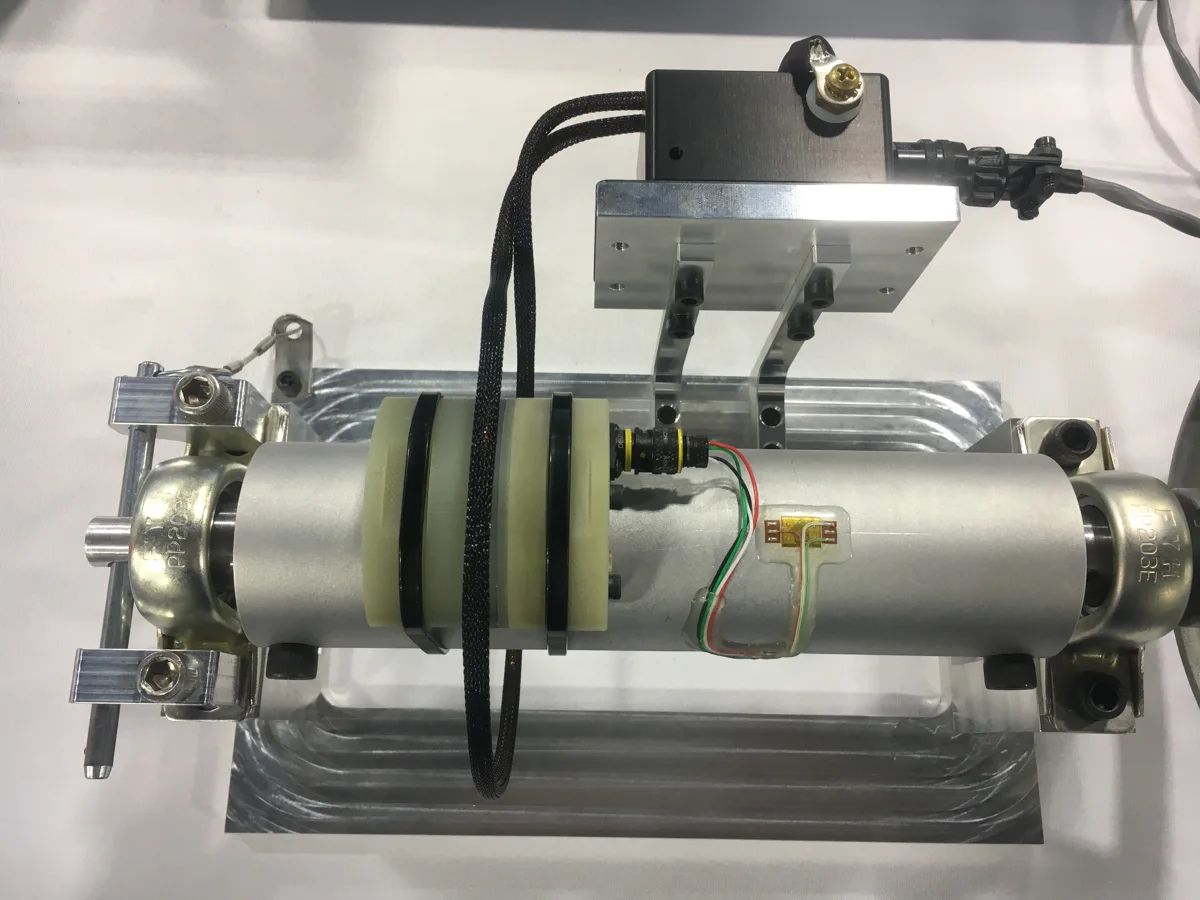

Die Brücke wird an den mitgelieferten Deutsch-Stecker angeschlossen. Der CIT wird auf Montageklebeband aufgelegt und mit Kabelbindern, die mit einem Spannwerkzeug angezogen werden, oder mit Edelstahl-Schlauchschellen auf der Welle befestigt; auf schnell drehenden Wellen sitzt ein Gegengewicht 180° gegenüber. Der primäre Ring läuft um die Welle, über dem CIT zentriert mit einem Luftspalt von etwa 12,7 mm (0,5 in), und das PICT-Gehäuse wird auf eine feste Fläche geschraubt. Beim Einschalten läuft eine Shunt-Kalibriersequenz von 3 s. Das System benötigt 9 bis 36 V DC, 2 A.

Er misst das Drehmoment von Seitenwellen an Fahrzeugen, für lange Versuche, bei denen die Induktionsversorgung die Batterien ersetzt; sein Datenblatt zeigt ihn auf einer mit Dehnungsmessstreifen instrumentierten Kfz-Seitenwelle, in seiner Primärspule.

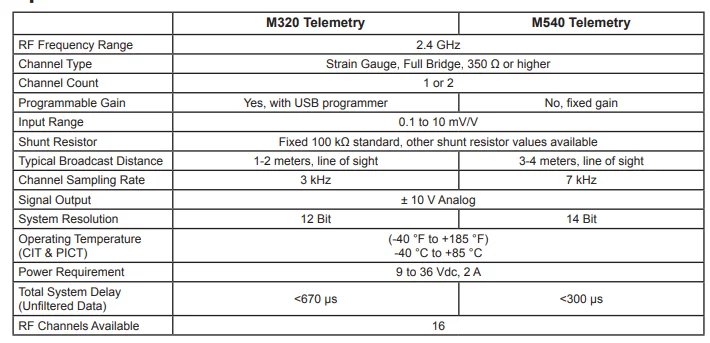

Technische Daten

Kanäle	1 · 2
Eingang	DMS-Brücke (Vollbrücke)
Ausgang	Analogspannung
Ausgangsbereich	−10 bis 10 V
Abtastrate	7 kHz (M540; 3 kHz mit M320)
Auflösung	14 bit (M540; 12 bit mit M320)
Latenz	≤ 0,3 ms (ungefiltert, M540; 0,67 ms mit M320)
Eingangsbereich der Brücke	0,1 bis 10 mV/V
Gain-Einstellung	Software · Fest (USB-Programmiergerät (M320); fest (M540))
Shunt-Widerstand	100 kΩ (Standard; weitere Werte verfügbar)
RF-Band	2,4 GHz
HF-Kanäle	16
Übertragungsreichweite	3 bis 4 m (M540; 1 bis 2 m mit M320)
Versorgungsspannung	9 bis 36 V
Stromquelle	Induktion
Brückenwiderstand	350 Ω (Minimum)
Stromaufnahme	2 A
Wellendurchmesser	25 mm (Minimum)
Abmessungen	53 × 53 × 27 mm (Sender, 63 mm hoch mit Stecker)
Betriebstemperatur	−40 bis 85 °C (CIT und PICT)
Schutz	IP67
