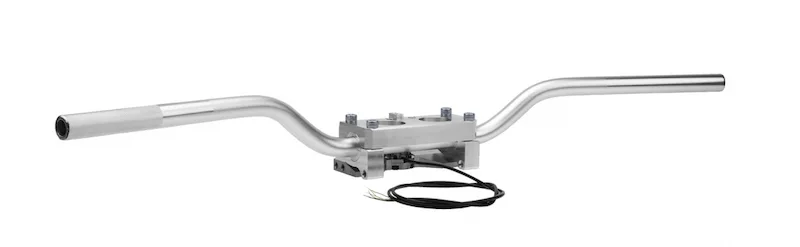

Modell HBT Lenker-Drehmoment- und Winkelaufnehmer

Anstelle der Lenkerklemmen

Der HBT misst das am Lenker ausgeübte Lenkmoment, den Lenkwinkel und die Lenkgeschwindigkeit an Motorrädern und ATVs. Das Drehmoment stammt von einem Sensor mit Dehnungsmessstreifen (DMS) in Vollbrücke aus hochfestem Edelstahl, mit einer Kapazität von 135 N·m (100 lbf·ft), temperaturkompensiert von −12 bis 49 °C, mit einer Nichtlinearität unter 1 % v. E. Der Winkel stammt von einem induktiven Drehgeber hoher Auflösung über ±180°, mit einer Genauigkeit von ±0,3°, bis 333 min⁻¹. Drehmoment und Winkel werden als ±10 V und auf CAN 2,0 mit 1 Mbit/s ausgegeben, die Lenkgeschwindigkeit nur auf CAN; gegen den Uhrzeigersinn ist positiv. Die Aufnehmerbaugruppe wiegt 1,6 kg und arbeitet von −20 bis 80 °C.

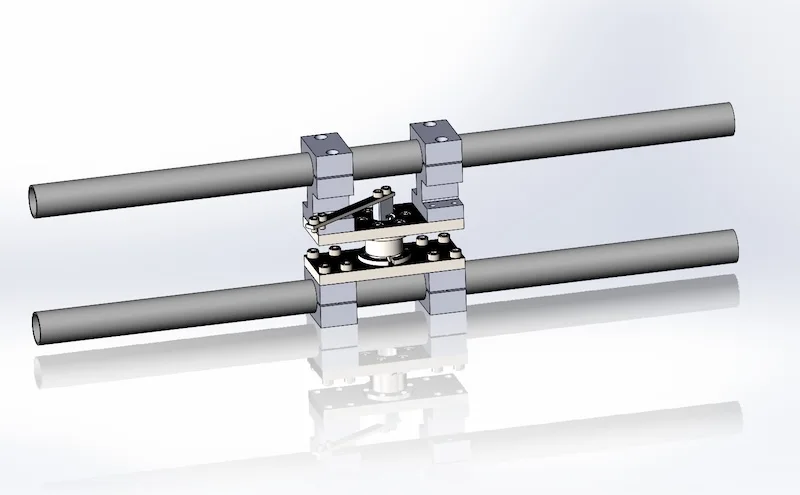

Der HBT wird am Lenker oder an einer ATV-Welle montiert, indem die vorhandenen Lenkerklemmen ersetzt oder an diesen befestigt werden; Michigan Scientific kann ein kundenspezifisches Montagesystem für das Fahrzeug konstruieren und fertigen. Die Drehmomentsicherung des Winkelsensors wird an einem festen Bezugspunkt des Motorrads befestigt. Der Aufnehmer und der Winkelsensor werden von einer DIGI-STEER-Steuereinheit versorgt und gesteuert, gespeist mit 9 bis 36 V DC, mit Funktionen für Nullabgleich und Shunt-Kalibrierung.

Er misst gleichzeitig das Lenkmoment, das der Fahrer am Lenker aufbringt, und den Lenkwinkel – an Motorrädern und Quads, bei normal funktionierendem Lenker.
